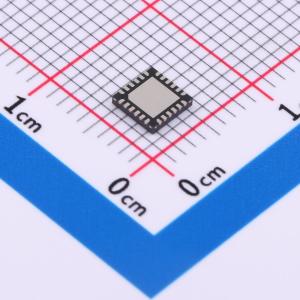

温馨提醒：图片仅供参考，商品以实物为准

F2914NBGK8

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高可靠性、低插入损耗、50Ω的单刀四掷（SP4T）吸收式射频开关，适用于包括无线通信在内的多种射频应用。该设备覆盖50MHz至8000MHz的宽频率范围。除了提供低插入损耗外，还具有出色的线性度和隔离性能，同时为未使用的射频输入端口提供50Ω端接。还包括一项正在申请专利的恒定阻抗（KZ）功能，可提高系统热切换的耐用性，最大限度减少压控振荡器（VCO）中的本振牵引，并降低分配网络中的相位和幅度变化
品牌名称: RENESAS(瑞萨)/IDT
商品型号: F2914NBGK8
商品编号: C3304616
商品封装: VFQFPN-24(4x4)
包装方式: 编带
商品毛重: 0.1克(g)

商品概述

F2914是一款高可靠性、低插入损耗、50Ω SP4T吸波RF开关，适用于无线通信等多种RF应用。该设备覆盖了从50MHz到8000MHz的广泛频率范围。除了提供低插入损耗外，F2914还提供了出色的线性和隔离性能，并为未使用的RF输入端口提供50Ω终止。F2914还包括一项待批专利的恒定阻抗(KZ)特性。KZ提高了系统热切换的坚固性，减少了VCO中的本地振荡器拉力，并降低了分配网络中的相位和幅度变化。它也适用于在两个或多个放大器之间进行动态开关/选择，同时避免对上游/下游敏感设备如PA和ADC造成损坏。 F2914使用单个正电源电压支持三个逻辑控制引脚，可以使用3.3V或1.8V控制逻辑。将负电压连接到第20针会禁用内部负电压生成器并成为负电源。

应用领域

基站 2G, 3G, 4G
便携式无线设备
中继器和E911系统
数字预失真
点对点基础设施
公共安全基础设施
有线基础设施
测试/ATE设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	射频开关
	频率	50MHz~8GHz
	隔离度	35.7dB

	属性	参数值
	插入损耗	1.8dB
	工作电压	2.7V~5.5V
	工作温度	-40℃~+105℃
