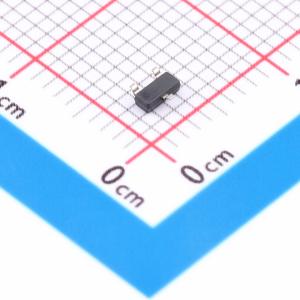

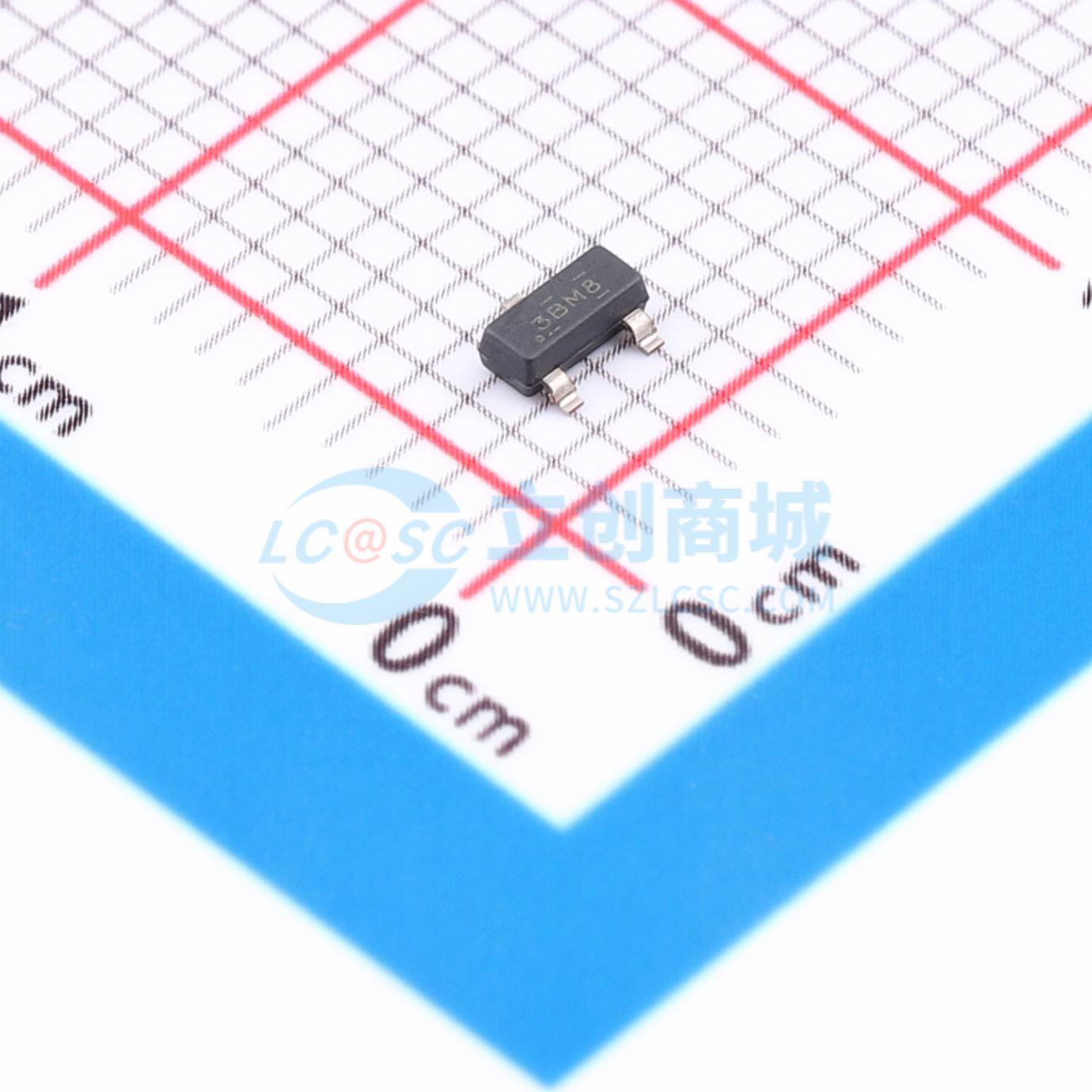

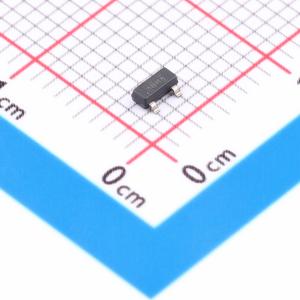

ESDS452DBZRQ1

双向TVS 5.5V截止峰值浪涌电流：18A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ESDS452-Q1 是一款双向 ESD 和 TVS 二极管。ESDS452-Q1 的额定 ESD 冲击消散值超出了 IEC61000-4-2 国际标准所规定的最高水平（±30kV 接触放电，±30kV 空气间隙放电）。根据 IEC 61000-4-5 标准，该器件可以钳制峰值脉冲电流高达 18A 的 8/20 μs 浪涌。此外，二极管的正负低钳位电压有助于防止下游电路在 ESD 或浪涌事件期间暴露于高电压和大电流中。这种保护很关键，因为汽车系统在控制安全设备时需要高度的稳健性和可靠性。ESDS452-Q1 采用小型引线式 SOT-23 (DBZ) 封装。
品牌名称: TI(德州仪器)
商品型号: ESDS452DBZRQ1
商品编号: C36965687
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.038292克(g)

商品参数

商品概述

ESDS452-Q1 是一款双向 ESD 和 TVS 二极管。ESDS452-Q1 的额定 ESD 冲击消散值超出了 IEC 61000-4-2 国际标准所规定的最高水平（±30kV 接触放电，±30kV 空气间隙放电）。根据 IEC 61000-4-5 标准，该器件可以钳制峰值脉冲电流高达 18A 的 8/20μs 浪涌。此外，二极管的正负低钳位电压有助于防止下游电路在 ESD 或浪涌事件期间暴露于高电压和大电流中。汽车系统在控制安全设备时需要高度的稳健性和可靠性，这种保护十分关键。ESDS452-Q1采用小型引线式SOT-23(DBZ)封装。

商品特性

支持IEC61000-4-5浪涌保护，可承受峰值18A（8/20μs）浪涌
支持IEC61000-4-2 ESD保护，可承受±30kV接触放电、±30kV空气间隙放电
支持ISO 10605（330pF，330Ω）ESD保护，可承受±30kV接触放电、±30kV空气间隙放电
工作电压为5.5V
超低漏电流，典型值1nA
I/O电容典型值为3pF
双向极性，支持正负电压摆幅
双通道器件可通过单个元件提供全面的ESD/浪涌保护
小型引线式SOT-23封装可实现低成本的自动光学检测 (AOI)
符合AEC-Q101标准

应用领域

汽车车载网络
混合动力、电动和动力总成系统
混合动力汽车/电动汽车电池管理系统 (BMS)
储能系统

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	5.5V
	钳位电压	14V
	峰值脉冲电流(Ipp)	18A@8/20us
	峰值脉冲功率(Ppp)	172W@8/20us
	击穿电压(VBR)	8V

	属性	参数值
	反向漏电流(Ir)	1nA
	通道数	双路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
