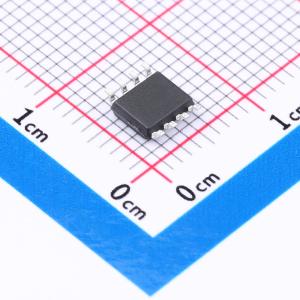

ICM7555CBAZ

ICM7555和ICM7556是CMOS RC定时器，与标准的SE/NE 555/556和355定时器相比，性能显著提升，同时在大多数应用中可直接替代这些器件。改进的参数包括低电源电流、宽工作电源电压范围、低阈值、触发和复位电流、输出转换期间电源电流无短路现象、更高的频率性能，且稳定运行时无需对控制电压进行去耦。 具体而言，ICM7555和ICM7556是稳定的控制器，能够产生精确的时间延迟或频率。ICM7556是双ICM7555，两个定时器相互独立运行，仅共享V+和GND。在单稳态模式下，每个电路的脉冲宽度由一个外部电阻和电容精确控制。作为振荡器进行无稳态运行时，自由运行频率和占空比均由两个外部电阻和一个电容精确控制。与常规的双极型SE/NE 555/556器件不同，控制电压端无需用电容去耦。电路在下降（负）波形上触发和复位，输出反相器能够提供或吸收足够大的电流来驱动TTL负载，或者提供极小的偏移来驱动CMOS负载。

• 在大多数情况下与SE/NE 555/556或TLC555/556完全等效
• 低电源电流 - ICM7555：60μA - ICM7556：120μA
• 极低的输入电流：20pA
• 高速运行：1MHz
• 保证的电源电压范围：2V至18V
• 温度稳定性：±25℃时为0.005%/℃
• 正常复位功能 - 输出转换期间电源无短路现象
• 与常规555/556相比，可使用更高阻抗的定时元件以实现更长的RC时间常数
• 定时范围从微秒到数小时
• 可在无稳态和单稳态模式下运行
• 占空比可调
• 高输出源/灌电流驱动能力，可驱动TTL/CMOS
• 输出高电平和低电平的偏移非常小
• 无铅（符合RoHS标准）

• 精密定时
• 脉冲产生
• 顺序定时
• 时间延迟产生
• 脉冲宽度调制
• 脉冲位置调制
• 脉冲缺失检测
