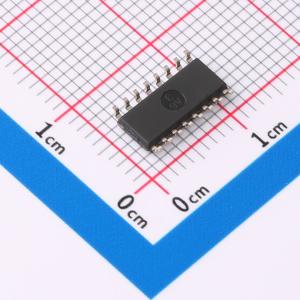

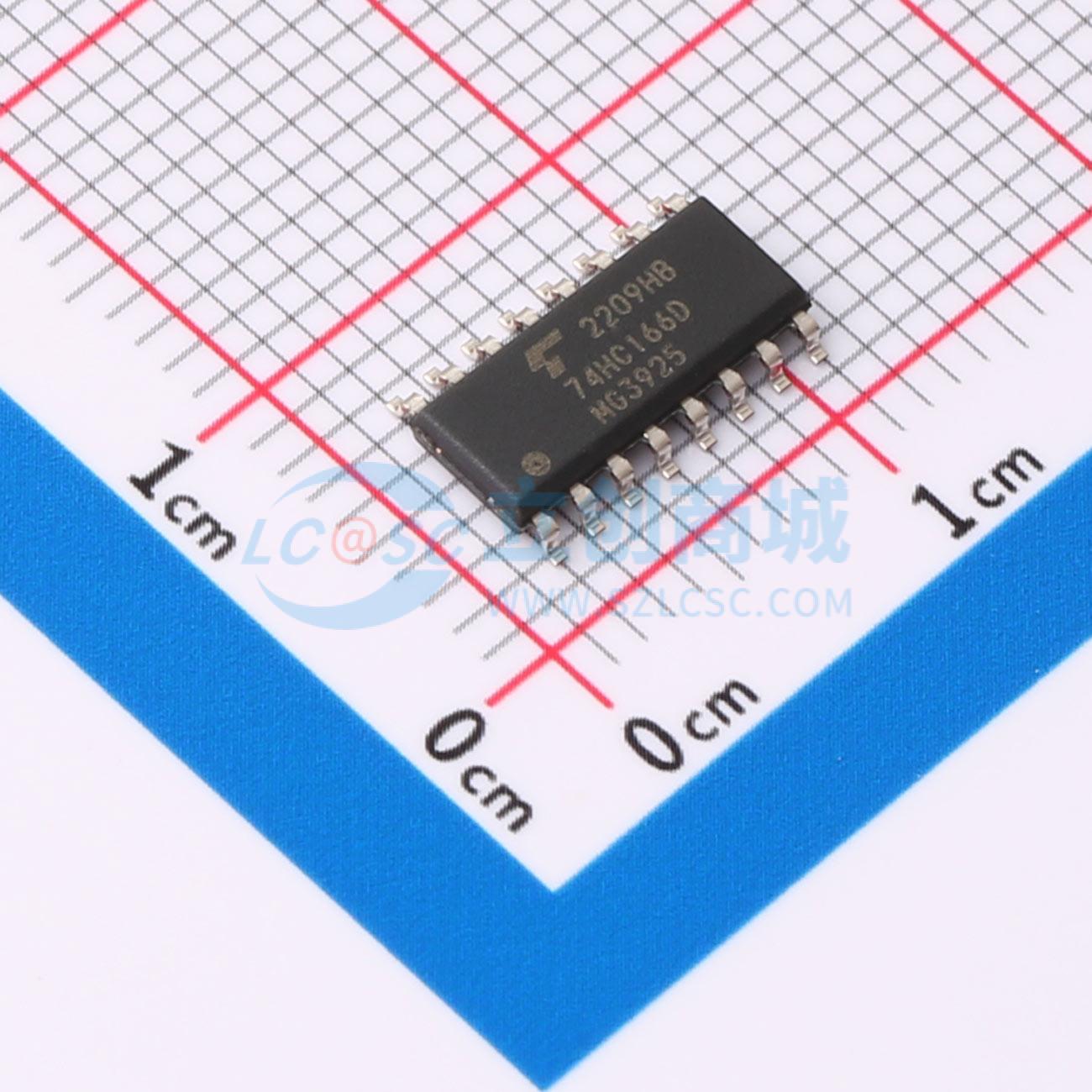

温馨提醒：图片仅供参考，商品以实物为准
74HC166D
74HC166D
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74HC166D
- 商品编号
- C3304349
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.22875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能 |
商品概述
74HC166D是一款采用硅栅C²MOS技术制造的高速CMOS 8位并行/串行输入、串行输出移位寄存器。它在保持CMOS低功耗的同时，实现了与等效LSTTL类似的高速操作。该寄存器由一个带门控时钟输入和优先清除输入的并行输入或串行输入、串行输出8位移位寄存器组成。并行输入或串行输入模式由SHIFT/LOAD输入控制。当SHIFT/LOAD输入为高电平时，串行数据输入启用，8个触发器在每个时钟脉冲上进行串行移位。当为低电平时，并行数据输入启用，并在接下来的时钟脉冲上进行同步加载。时钟操作在时钟脉冲的低到高转换时完成。仅当时钟输入为高电平时，CK - INH输入才应置为高电平。直接清除输入会覆盖所有其他输入，包括时钟，并将所有触发器置为零。功能细节在真值表和时序图中展示。所有输入都配备了防止静电放电或瞬态过电压的保护电路。
商品特性
- 高速：在VCC = 5V时，fMAX = 57MHz（典型值）
- 低功耗：在Ta = 25°C时，ICC = 4.0μA（最大值）
- 平衡的传播延迟：tPLH ≈ tPHL
- 宽工作电压范围：VCC(opr) = 2.0V至6.0V
