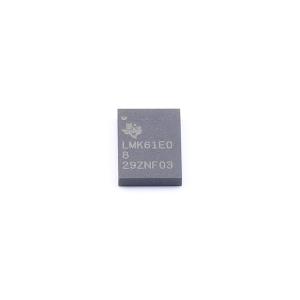

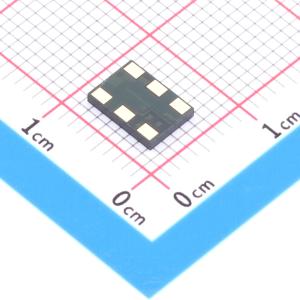

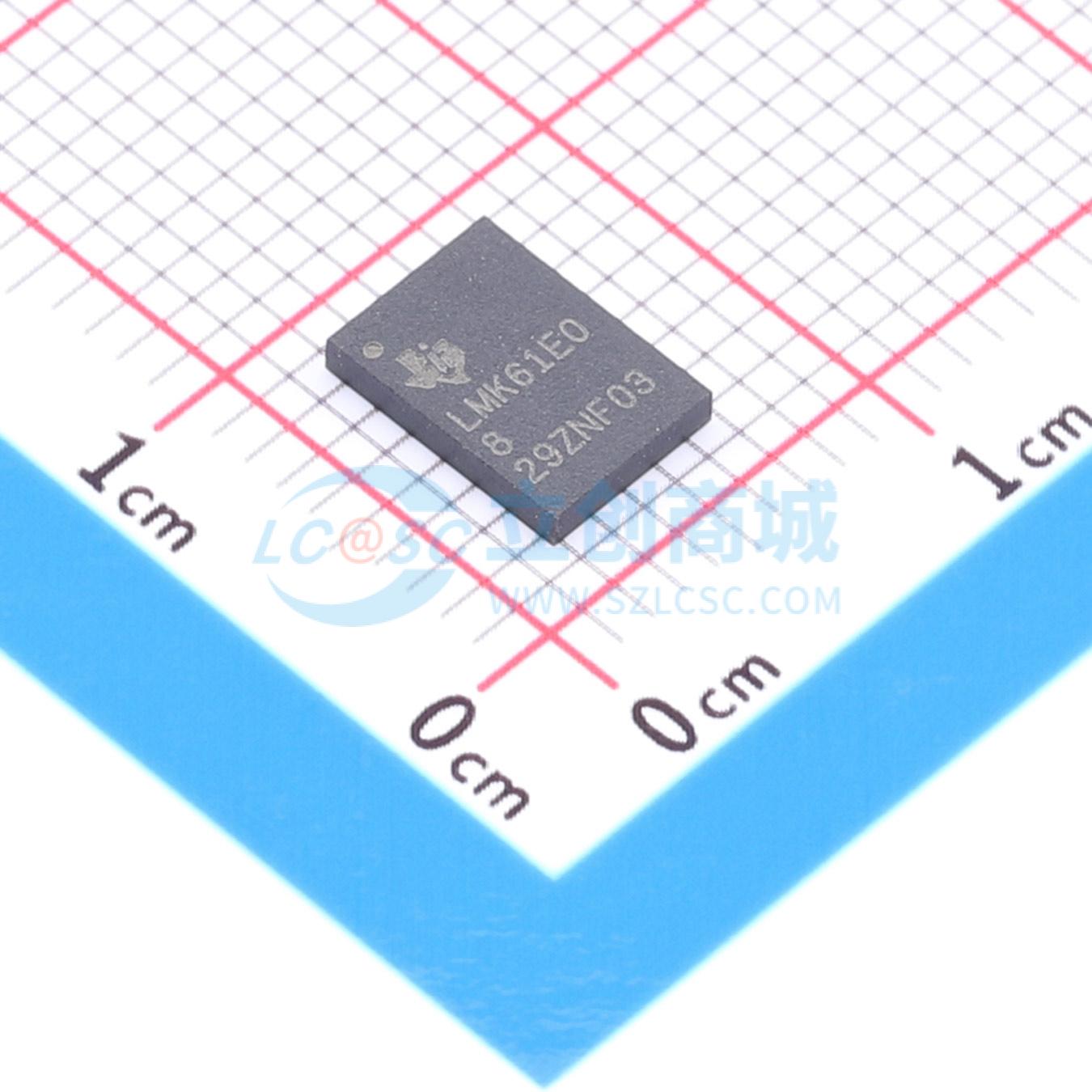

LMK61E08-SIAR

LMK61E08系列超低抖动PLLatinum可编程振荡器使用带有集成VCO的分数N频率合成器来生成常用的参考时钟。输出可以配置为LVPECL、LVDS或HCSL。该设备具有从片上EEPROM自启动以生成工厂预编程默认输出频率的功能，或者可以通过I2C串行接口完全在系统中对设备寄存器和EEPROM设置进行编程。该设备通过I2C串行接口提供精细和粗略的频率裕度控制，使其成为数字控制振荡器（DCXO）。

为了兼容XDSL要求，可以更新PLL反馈分频器来调整输出频率，而不会出现尖峰或毛刺，步进小于1ppb（使用12.5 MHz的PFD，R分频器=4，倍频器禁用）；或者为了兼容广播视频要求，步进小于5.2 ppb（使用100 MHz的PFD，R分频器=1，倍频器启用）。频率裕度功能还便于系统设计验证测试（DVT），例如标准符合性和系统时序裕度测试。

• 超低噪声，高性能
  • 抖动：典型值 90 fs RMS，f_OUT > 100 MHz
  • 电源抑制比 (PSRR)：-70 dBc，LMK61E08 具有强大的电源噪声抗扰能力
• LMK61E08 灵活的输出格式
  • LVPECL 最高 1 GHz
  • LVDS 最高 900 MHz
  • HCSL 最高 400 MHz
• 总频率容差为 ±25 ppm
• 系统级特性
  • 无毛刺频率裕度：从标称值起 ±1000 ppm
  • 内部 EEPROM：用户可配置启动设置
• 其他特性
  • 设备控制：快速模式 120 至 1000 kHz
  • 3.3 V 工作电压
  • 工业温度范围 -40℃ 至 +85℃
  • 7 mm x 5 mm 6 引脚封装
  • 默认频率：70.656 MHz

• 高性能替代品，用于晶体、SAW或硅制振荡器
• 交换机、路由器、网络线路卡、基带单元（BBU）、服务器、存储/SAN
• 测试和测量
• 医学成像
• FPGA、处理器连接xDSL、广播视频
