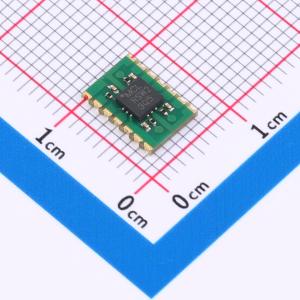

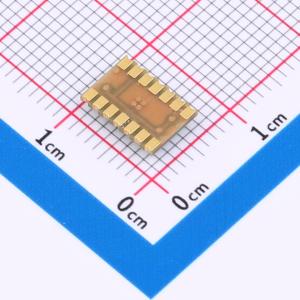

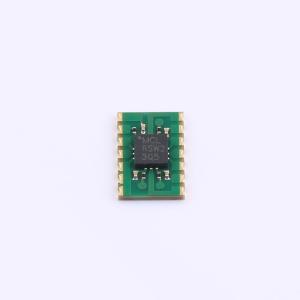

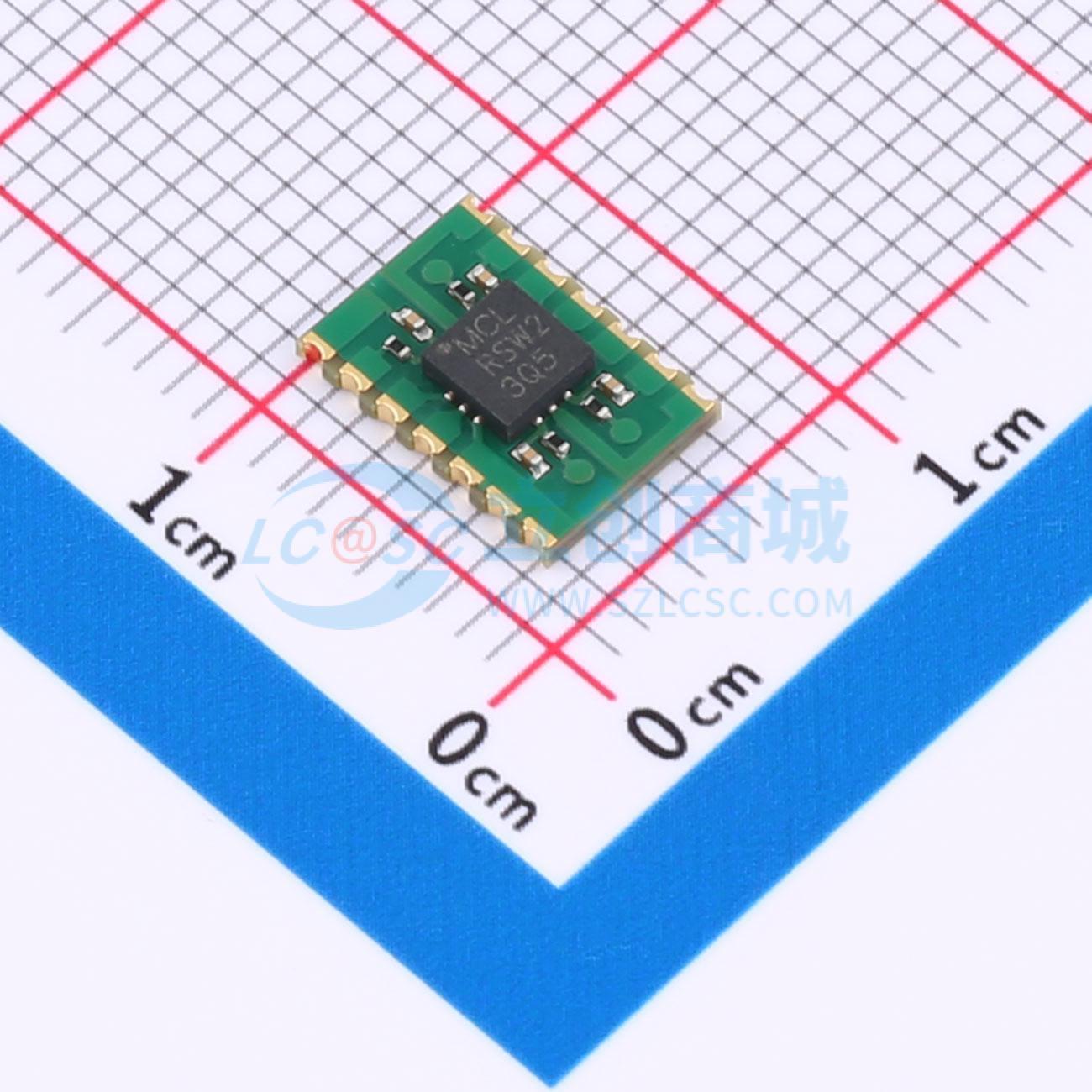

温馨提醒：图片仅供参考，商品以实物为准
RSW-2-25PA+
高隔离度反射式SPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RSW-2-25PA+是一款50Ω高隔离度、反射式SPDT射频开关，设计用于无线应用，覆盖从DC到2500MHz的宽带频率范围。它提供非常快的切换时间（14ns）并可在单个正供电压下工作。
- 品牌名称
- Mini-Circuits
- 商品型号
- RSW-2-25PA+
- 商品编号
- C3301900
- 商品封装
- SMD-14P
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 0Hz~2.5GHz | |
| 隔离度 | 50dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.8dB | |
| P1dB | 28dBm | |
| 工作电压 | 5V~7V | |
| 工作温度 | -55℃~+85℃ |
商品概述
RSW-2-25PA+ 是一款 50Ω 高隔离、反射式单刀双掷（SPDT）射频开关，专为无线应用设计，覆盖从直流到 2500 MHz 的宽频率范围。其引脚布局与已停产的 MiniCircuits 型号 RSW-2-25P+ 兼容。它的开关时间极快，仅为 14 ns，且采用单正电源电压供电。
商品特性
- 宽带宽，直流至 2500 MHz
- 高隔离度，在 1 GHz 时典型值为 50 dB
- 快速开关，上升/下降时间为 3 ns
- 双正控制
- 可水清洗
应用领域
- 自动开关网络
- 发射机和接收机
