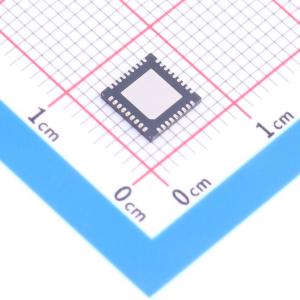

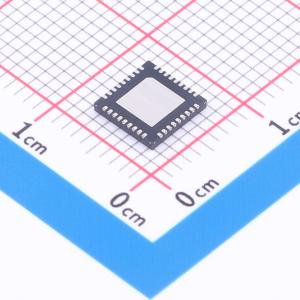

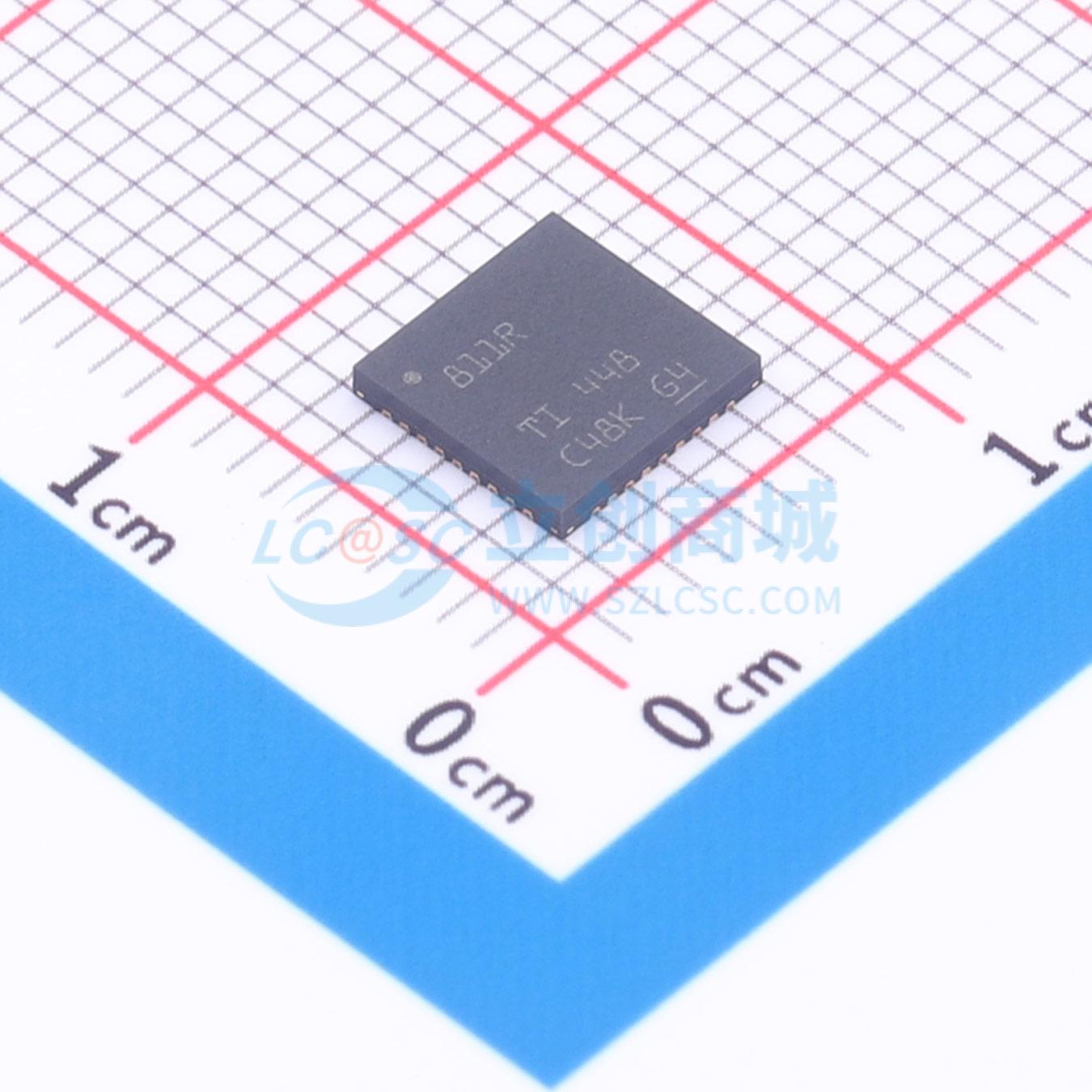

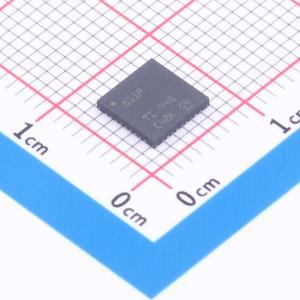

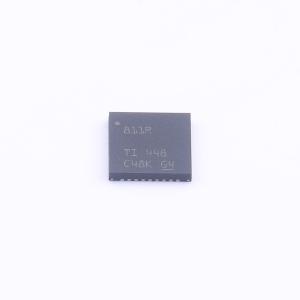

DP83TC811RWRHARQ1
DP83TC811RWRHARQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- DP83TC811RWRHARQ1
- 商品编号
- C36925946
- 商品封装
- VQFN-36(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.498克(g)
商品参数
参数完善中
商品概述
DP83TC811-Q1 器件是一款符合 IEEE 802.3bw 标准的汽车类 PHYTER™ 以太网物理层收发器。它提供通过单一屏蔽双绞线电缆发送和接收数据所需的所有物理层功能。该器件具有 xMII 灵活性，支持标准 MII、RMII、RGMII 和 SGMII MAC 接口。该器件包含诊断工具套件，从而提供广泛的实时监控工具、调试工具和测试模式。该工具套件中包含集成式静电放电 (ESD) 监控工具。该工具能够对 xMII 和 MDI 上的 ESD 事件进行计数，并且能够通过使用可编程中断提供实时监控。此外，DP83TC811-Q1 包含一个假随机二进制序列 (PRBS) 帧生成工具，该工具与内部回送完全兼容，能够在不使用 MAC 的情况下发送和接收数据。DP83TC811-Q1 采用 6.00mm × 6.00mm、36 引脚 VQFN 可湿侧面封装。
商品特性
- 符合 100BASE-T1 – IEEE 802.3bw 标准
- 符合 OPEN Alliance 标准
- 能够与 BroadR-Reach 和 100BASE-T1 PHY 互操作
- 符合面向汽车应用的 AEC-Q100 标准
- 器件温度等级 1:–40℃ 至 +125℃ 环境工作温度范围
- 器件 HBM ESD 分类等级 3A
- 除引脚 5 之外，其他所有引脚的器件 CDM ESD 分类等级均为 C5
- 引脚 5 的器件 CDM ESD 分类等级为 C3
- 引脚 12 和 13 的器件 IEC61000-4-2 ESD 分类等级为 4:±8kV 接触放电
- MAC 接口支持 MII、RMII、RGMII 和 SGMII
- 采用 VQFN 可湿侧面封装
- 支持 IEEE 1588 SFD
- 符合 AVB/TSN 标准的低发送和接收延迟
- 低有功功率运行:< 230mW
- 可配置的 I/O 电压:3.3V、2.5V 和 1.8V
- 支持省电功能:睡眠、待机和禁用
- 支持局域网唤醒 (WoL)
- 提供诊断工具套件
- 包含信号质量指标 (SQI)
- 包含时域反射法 (TDR)
- 包含静电放电传感器
- 包含电压传感器
- 包含温度传感器
- 包含 PRBS 内置自检 (BIST)
应用领域
- ADAS
- 网关和车身控制
- 远程信息处理
