商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 存储产品 |
| 类型 | 闪存 |
| 尺寸 | 6*8mm |
| 容量 | 4Gb (512MB) |
| 工作温度 | -40-85° |
| 储存温度 | -40-85° |
| 读取速度 | 15/4M/S |
| 属性 | 参数值 |
|---|---|
| 颜色 | 黑色 |
| 接口类型 | SDIO |
| 闪存类型 | SLC |
| 支持设备 | C4 |
| 速度等级 | 电脑、Linux系统设备 |
| 外观尺寸 | 6*8mm |
商品详情
产品特点 FEATURES

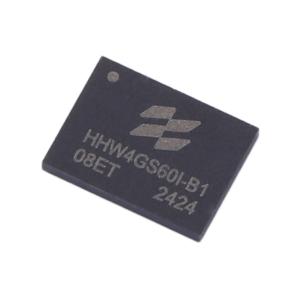

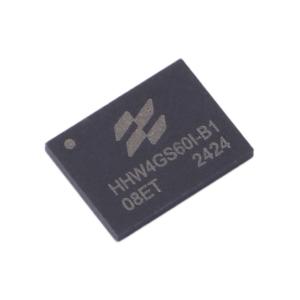

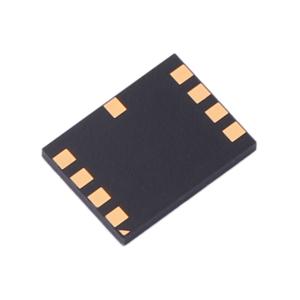

HHW(瀚海微) HHW4GS60I-B1是一款工业级SD NAND存储卡，专为高稳定性、高可靠性的嵌入式应用设计。该产品采用贴片式封装，尺寸为6.00×8.00mm，适合空间受限的设备集成。其容量为512MB（实际可用空间约468MB），支持SD2.0标准协议，兼容性广泛。读取速度高达23MB/s，写入速度达13MB/s，满足中等数据吞吐需求的应用场景。支持SPI和SD两种工作模式，其中SPI模式适用于资源有限的MCU系统，而SD模式则提供更高的传输效率。工作电压范围为2.7V~3.6V，具备良好的电源适应能力。芯片内置强大的ECC纠错机制、全局磨损均衡算法和坏块管理功能，确保长期稳定运行。其编程/擦除寿命可达5万至10万次，远超消费级产品。支持密码保护功能（CMD42-LOCK_UNLOCK），提升数据安全性。低功耗设计，待机电流仅为120μA（平均值），工作电流38mA（平均值），非常适合电池供电或便携式设备使用。工作温度范围宽，可在-40℃至85℃环境下正常运行，非工作温度可达-55℃至125℃，符合工业级环境要求。通过IEC 61000-4-2静电放电测试，抗干扰能力强，适合严苛工业现场部署。
使用场景 APPLICATIONS
HHW4GS60I-B1工业级SD NAND存储卡适用于多种对可靠性要求较高的工业与嵌入式系统：
1
工业控制设备：如PLC、工业网关、智能仪表等需要稳定数据存储的场景。
2
消费电子终端：例如智能手环、可穿戴设备、便携式医疗仪器等小型化设备，因其体积小、功耗低，适合集成。
3
物联网边缘节点：用于采集和暂存传感器数据，在断网时仍能保持数据完整性。
4
安防监控系统：作为本地缓存存储视频片段或日志信息，支持断电保护和快速恢复。
5
汽车电子系统：车载导航、T-Box、ADAS模块中的固件存储或日志记录。
6
医疗设备：用于存储患者数据、设备配置及运行日志，需满足长时间稳定运行和数据安全要求。
由于其支持SDIO接口并兼容主流MCU，可直接替换原有基于SDIO接口的存储方案，简化硬件设计，缩短开发周期。同时，支持SPI模式使其在资源受限的微控制器平台上也能轻松集成。
注意事项 PRECAUTIONS
1
本产品为工业级器件，建议在-40℃~85℃的工作温度范围内使用，避免长时间暴露于高温或低温环境中。
2
尽管具备较强的ESD防护能力（接触放电±2kV/±4kV，空气放电±15kV），但仍需在静电防护环境下操作，防止因静电损坏芯片。
3
推荐使用10kΩ~100kΩ的上拉电阻连接CMD和DAT线，以防止总线浮空导致通信异常。
4
VCC引脚建议并联2.2μF电容进行滤波，减少电源噪声影响，提高系统稳定性。
5
在SPI模式下，CS信号必须在初始化阶段保持高电平至少74个时钟周期，确保正确进入SPI工作模式。
6
建议在电源上升过程中遵循标准上电时序：电压应在250ms内达到最小工作电压（Vdd min），并在CMD线保持高电平的同时发送至少74个SD时钟信号。
7
若主机不支持CMD8命令，请直接使用高电压范围供电；若支持，则应先执行CMD8检查电压兼容性，再通过ACMD41协商工作电压。
8
不建议在频繁写入操作下持续使用，尽管具备磨损均衡机制，但频繁写入仍可能影响寿命，建议合理规划数据写入策略。
9
焊接时请使用合适的回流焊工艺，避免过热或虚焊，推荐使用BGA-153或WLCSP封装形式的焊接方式。
10
该存储卡为贴片式元件，不可直接插拔使用，需通过SMT工艺焊接至PCB板上。
