商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 存储产品 |
| 类型 | 闪存 |
| 尺寸 | 6*8mm |
| 容量 | 1Gb (128MB) |
| 工作温度 | -30-85° |
| 储存温度 | -30-85° |
| 读取速度 | 13.5/4M/S |
| 属性 | 参数值 |
|---|---|
| 颜色 | 黑色 |
| 接口类型 | SDIO |
| 闪存类型 | SLC |
| 支持设备 | C4 |
| 速度等级 | 电脑、Linux系统设备 |
| 外观尺寸 | 6*8mm |
商品详情
产品特点 FEATURES

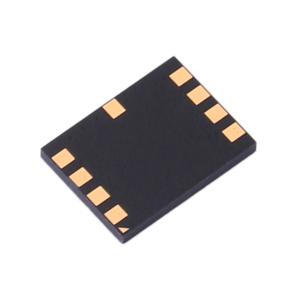

HHW(瀚海微) HHW1GS60C-B3是一款高性能贴片式SD NAND存储卡，容量为128MB（实际可用空间约119MB），专为嵌入式系统和工业应用设计。该产品基于SD 2.0标准开发，兼容SDIO接口设备，支持SD模式与SPI模式双协议通信，具备高度集成的串行与随机访问能力。其读取速度高达13MB/s，写入速度达4.5MB/s，满足高速数据传输需求。工作电压范围为2.7V~3.6V，支持0~50MHz可变时钟频率（高阶性能模式下），确保在不同MCU平台上的稳定运行。产品采用T-Flash封装，尺寸为6.00×8.00mm，适合空间受限的PCB布局。内置强大的ECC纠错机制、全局磨损均衡算法及坏块管理功能，有效延长使用寿命（可达50,000~60,000次擦写循环）。同时支持密码保护（CMD42-LOCK_UNLOCK）功能，提升数据安全性。低功耗设计，待机电流平均仅120μA，工作电流平均26mA，适用于手持设备和电池供电系统。严格的生产工艺和宽温工作环境使其适应多种严苛应用场景。
使用场景 APPLICATIONS
本产品广泛适用于需要小型化、高可靠性存储方案的工业电子设备中，如智能仪表、安防监控终端、车载信息娱乐系统、工业控制器、便携式医疗设备、消费类电子产品（如数码相机、MP3播放器）等。尤其适合对体积、功耗和稳定性有较高要求的应用场合。由于其支持SD和SPI两种通信模式，能够灵活匹配不同MCU架构，是传统SDIO存储模块的理想替代品。在物联网边缘节点、数据采集装置、嵌入式人机交互界面等领域也表现出色。此外，其宽温工作范围（-30℃~85℃）和抗静电能力（IEC 61000-4-2标准，接触放电±2kV/±4kV，空气放电±15kV）使其非常适合在复杂电磁环境或户外环境中长期稳定运行。
注意事项 PRECAUTIONS
1
请确保主机系统支持SD 2.0规范，并正确配置时钟频率（建议不超过50MHz以保证兼容性）。
2
推荐在DAT和CMD线上连接10kΩ~100kΩ上拉电阻，防止总线浮空导致通信异常。
3
VCC引脚建议并联2.2μF陶瓷电容进行滤波，减少电源噪声影响。
4
本产品不支持SD模式下的高级命令（如ACMD41等），仅限于SD 2.0基础功能使用。
5
在SPI模式下，需在上电后发送CMD0进入SPI模式，且CS信号应保持高电平至少74个时钟周期。
6
上电过程中，需保证电压在250ms内上升至最低工作电压（Vdd min），并提供至少74个SD时钟周期用于初始化。
7
工作温度范围为-30℃~85℃，非工作温度可达-65℃~150℃，请避免在超出此范围的环境下长时间存放或使用。
8
存储期间应远离强电磁场、高温高湿环境，防止ESD损伤。
9
焊接时建议使用回流焊工艺，注意控制温度曲线，避免过热损坏芯片。
10
请勿在未完成初始化流程前向设备发送任何操作指令，以免造成不可逆错误。
HHW(瀚海微)存储卡 1Gb(128MB) SD NAND C4 13.5/4M/S读取
价格：￥6.95
工作温度
尺寸
容量
购买数量
个
(480个/托盘，最小起订量1个，递增量：1)
