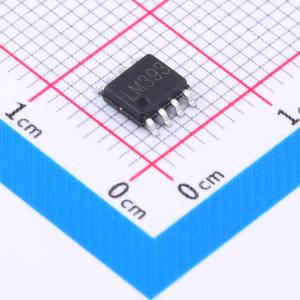

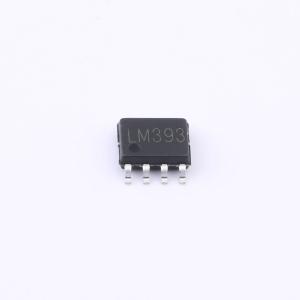

温馨提醒：图片仅供参考，商品以实物为准
LM393
LM393
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM393是由两个独立、精确的电压比较器组成，其失调电压不超过0.0mV。可在单电源下或双电源下工作，并且其电流大小不受电源电压幅度大小影响。这些比较器有一个独特的性能，就是即使在单电源下工作时，其输入共模电压范围也能达到零电平。
- 品牌名称
- DOWO(东沃)
- 商品型号
- LM393
- 商品编号
- C3294651
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 | |
| 输出模式 | MOS；CMOS；ECL；DTL；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA |
商品概述
LM393是由两个独立、精确的电压比较器组成，其失调电压不超过0.0mV。可在单电源下或双电源下工作，并且其电流大小不受电源电压幅度大小影响。这些比较器有一个独特的性能，就是即使在单电源下工作时，其输入共模电压范围也能达到零电平。主要用于消费类和工业类电子产品中。该芯片采用SOP-8的封装形式。
商品特性
- 工作电源电压范围宽：单电源: 2.0V~36V；双电源: ±1.0V~±18V
- 电源电流小: 0.8mA与电源电压无关
- 输入偏置电流低: 25nA
- 输入失调电流低: 5.0nA
- 输入失调电压低: 5.0mV
- 输入差分电压的范围与电源电压范围一致
- 可与TTL、DTL、ECL、MOS和CMOS兼容
应用领域
- 过零检波器(单电源应用)
- 过零检波器(双电源应用)
- 延时发生器
