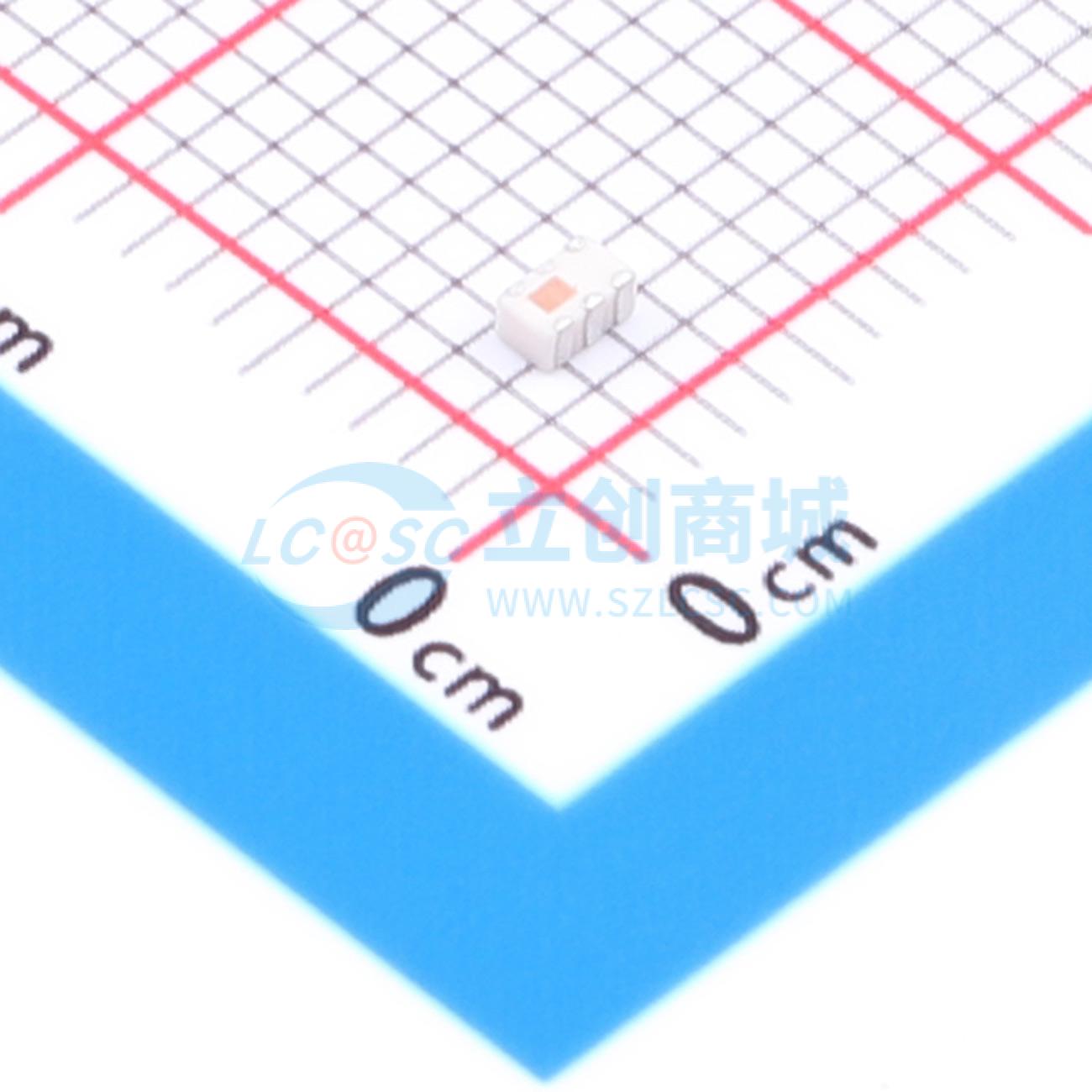

温馨提醒：图片仅供参考，商品以实物为准
NCS2-282+
陶瓷巴伦射频变压器，具备宽带、小尺寸、低功耗、可水洗等特性，适用于GPS、WCDMA等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- NCS2-282+
- 商品编号
- C36846383
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率 | 625MHz~2.815GHz | |
| 阻抗比-不平衡/平衡 | 1:2 | |
| 共模抑制比(CMRR) | - | |
| 插入损耗(最大值) | 2dB | |
| 相位差 | 6° |
| 属性 | 参数值 | |
|---|---|---|
| 幅度差(最大值) | 1.8dB | |
| 回波损耗(最小值) | 11dB | |
| 工作温度 | -55℃~+125℃ | |
| 长度 | 2mm | |
| 宽度 | 1.24mm | |
| 高度 | 0.84mm |
商品概述
Mini-Circuits新型射频变压器NCS2 - 282+将通过系统传播的单端、不平衡射频信号转换为许多半导体器件所需的平衡信号。NCS系列为匹配、模数转换器、片上系统和上下变频器提供了低成本、小尺寸的替代方案。出色的相位和幅度不平衡特性使该组件成为各种系统和子系统设计中通用的构建模块。
商品特性
- 宽带，625 ~ 2815 MHz
- 微型尺寸0805，0.079英寸×0.049英寸×0.033英寸
- LTCC结构
- 尺寸/性能的行业领先组合
- 低成本
- 可水清洗
应用领域
- GPS
- WCDMA
- PCS
- 蜂窝通信
