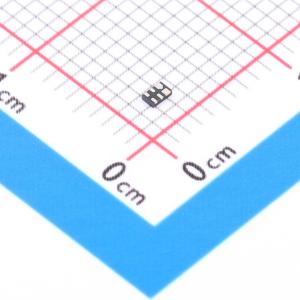

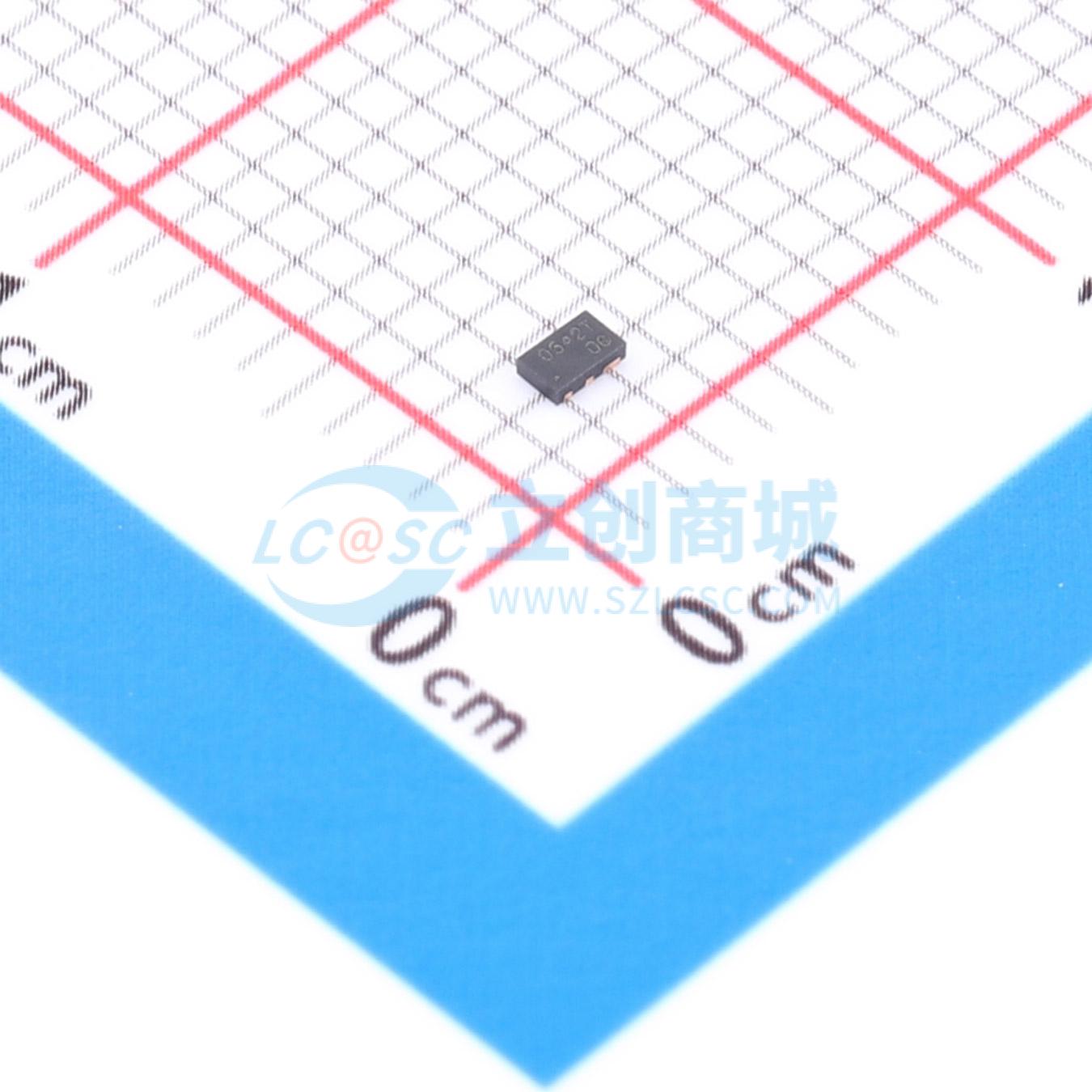

RCLAMP0542T.TCT

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SEMTECH
商品型号: RCLAMP0542T.TCT
商品编号: C3293198
商品封装: UFDFN-6
包装方式: 编带
商品毛重: 0.034499克(g)

商品参数

商品概述

RailClamp® TVS二极管阵列专为保护连接到高速数据和传输线路的敏感组件而设计，可防止由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压。RClamp®0542T在I/O引脚之间的典型电容仅为0.25pF，这使其能够在超过3GHz的电路中使用而不会产生信号衰减。这些器件采用Semtech专有的RailClamp工艺技术制造，该技术具有卓越的电气特性，包括降低的泄漏电流（IR），这是高速接口的关键要求。因此，RClamp0542T在5伏电压下的最大IR仅为50nA。RClamp0542T采用6引脚SLP1610P4T封装，尺寸为1.6×1.0×0.4mm，引脚间距为0.5mm，采用无铅NiPdAu表面处理。它们的设计便于PCB布局，允许走线直接穿过器件。它们可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求。每个器件设计用于保护两条线路（一个差分对）。小尺寸、低电容、低泄漏电流和高水平的ESD保护相结合，使其成为保护下一代接口（包括10Gigabit以太网、HDMI 1.4和USB 3.0）的灵活解决方案。

商品特性

高速数据线的瞬态保护符合IEC 61000 - 4 - 2（ESD）±18kV（空气）、±12kV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
带有内部TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
可保护多达6条5V工作线路
低电容：典型值0.25pF（I/O到I/O）
至3.0GHz无插入损耗
低泄漏电流
低钳位电压
创新封装便于PCB布局
固态硅雪崩技术

应用领域

10GBASE - T以太网
10/100/1000以太网
SATA
USB 3.0
HDMI 1.4

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	75W@8/20us
	击穿电压(VBR)	6.5V

	属性	参数值
	反向电流(Ir)	5nA
	通道数	双路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.25pF
