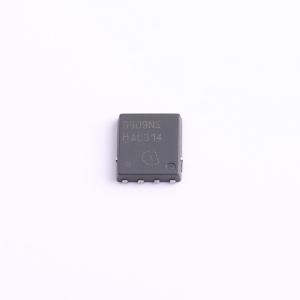

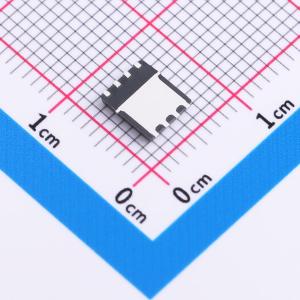

温馨提醒：图片仅供参考，商品以实物为准

BSC0909NSATMA1

1个N沟道耐压:34V 电流:44A

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 特性：针对5V驱动应用（笔记本电脑、VGA、负载点）进行优化。低开关品质因数（FOM_SW），适用于高频开关电源。 100%经过雪崩测试。改善的开关性能。 N沟道。在栅源电压（VGS）为4.5V时具有极低的导通电阻（RDS(on)）。出色的栅极电荷与导通电阻乘积（FOM）。根据JEDEC标准针对目标应用进行了认证。卓越的热阻性能。无铅电镀，符合RoHS标准。根据IEC61249-2-21标准为无卤产品
品牌名称: Infineon(英飞凌)
商品型号: BSC0909NSATMA1
商品编号: C3288889
商品封装: TDSON-8
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

这款数字音频MOSFET专为D类音频放大器应用而设计。该MOSFET采用最新的加工技术，以实现单位硅面积的低导通电阻。此外，栅极电荷、体二极管反向恢复和内部栅极电阻均经过优化，以改善D类音频放大器的关键性能指标，如效率、总谐波失真（THD）和电磁干扰（EMI）。该MOSFET的其他特性包括175°C的工作结温和重复雪崩能力。这些特性相结合，使这款MOSFET成为D类音频放大器应用中高效、耐用且可靠的器件。

商品特性

针对5V驱动器应用(笔记本电脑、VGA、负载点电源)优化
适用于高频开关电源的低开关品质因数
经过100%雪崩测试
改善了开关特性
N沟道
在 VGS = 4.5 V 时具有极低的导通电阻RDS(ON)
出色的栅极电荷 x RDS(on) 乘积(品质因数)
符合JEDEC标准,适用于目标应用
卓越的热阻
无铅镀层;符合RoHS标准
根据IEC61249-2-21标准为无卤产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	34V
	连续漏极电流(Id)	44A
	导通电阻(RDS(on))	11.8mΩ@4.5V
	耗散功率(Pd)	27W
	阈值电压(Vgs(th))	2V

	属性	参数值
	栅极电荷量(Qg)	20nC@10V
	输入电容(Ciss)	1.5nF
	反向传输电容(Crss)	25pF
	工作温度	-55℃~+150℃
	类型	N沟道
	输出电容(Coss)	520pF
