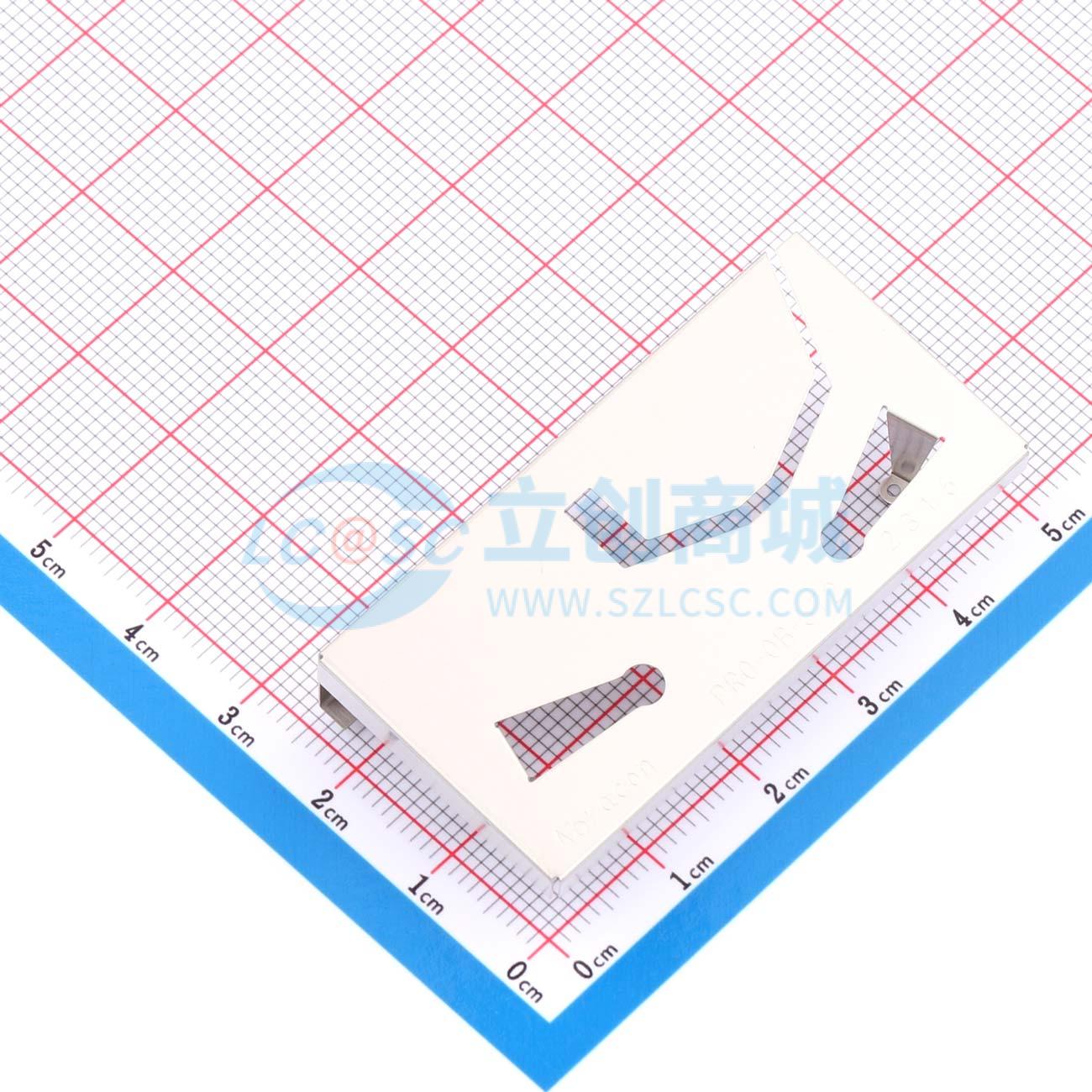

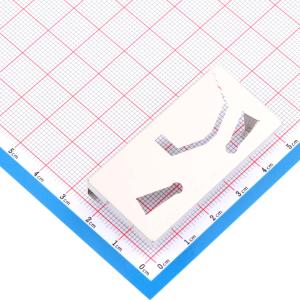

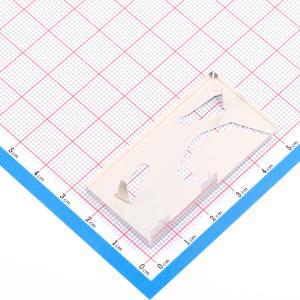

PRO-OB-572
板载GSM/NB-IoT天线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：支持NB-IoT频段：791 ~ 960 MHz + 1710 ~ 2170 MHz。 高度为10 mm。 混合线性极化。 最大增益为2.3 dBi。 效率 > 49%。 表面贴装。应用：LPWA/NB-IoT/4G/LTE/GG/2G/GSM。 IoT，M2M
- 品牌名称
- ABRACON
- 商品型号
- PRO-OB-572
- 商品编号
- C3284188
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 贴片天线 | |
| 中心频率 | 875.5MHz；1.94GHz | |
| 带宽 | 460MHz；169MHz | |
| 增益 | 2.3dBi |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 50mm | |
| 宽度 | 25mm | |
| 高度 | 10mm |
商品概述
该天线采用PIFA技术，应安装在接地平面上。若PCB有多层，添加过孔有助于接地区域的平滑互连，避免接地平面分裂。在PCB的所有层中，NC焊盘和射频馈电焊盘周围需有接地间隙。建议在应用中实现匹配网络以优化天线阻抗，元件可放置在天线下方。尺寸为50.00 x 25.00 x 10.00 mm，符合RoHS/RoHS II标准，MSL等级为1。
商品特性
- 支持NB - IoT频段：791 ~ 960 MHz + 1710 ~ 2170 MHz
- 高度为10 mm
- 混合线性极化
- 最大增益2.3 dBi
- 效率 > 49%
- 表面贴装
- 耐用，保质期长达10年
应用领域
- 物联网、M2M
- 工业
- 基础设施物联网
- 消费电子
- 无线模块
