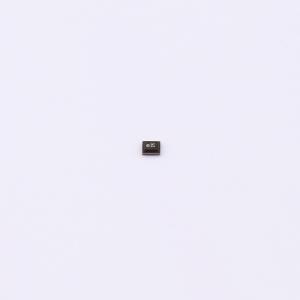

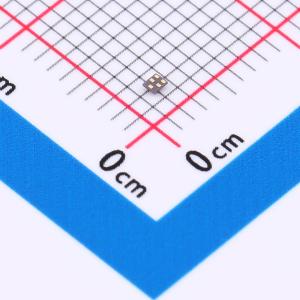

B39162B2618P810
用于GPS、北斗和GLONASS应用的SAW射频滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低损耗射频单滤波器，适用于GPS、北斗和GLONASS应用。同时支持GPS、北斗和GLONASS频段，具有高带外选择性，无需匹配网络即可在50Ω下工作。
- 品牌名称
- Qualcomm
- 商品型号
- B39162B2618P810
- 商品编号
- C3283466
- 商品封装
- SMD1109-5P
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | 1.58247GHz | |
| 通带带宽 | - | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.8dB | |
| 工作温度 | -30℃~+85℃ | |
| 衰减 | 34dB |
商品特性
- 封装尺寸：1.1±0.1 mm×0.9±0.1 mm
- 封装高度：0.45 mm（最大）
- 近似重量：2 mg
- 符合RoHS标准
- 适用于表面贴装技术（SMT）封装
- 镀镍/金端子
- 滤波器表面钝化处理
- 静电敏感器件（ESD）
- 潮湿敏感度等级2a（MSL2a）
- 符合AEC-Q200标准的元件系列（1级：-40 ℃至+125 ℃）
- 焊盘和间距公差：±0.05
应用领域
- 用于GPS + 北斗 + 格洛纳斯应用的低损耗射频单滤波器
- 可同时使用GPS、北斗和格洛纳斯频段
- 高带外选择性
- 在50 Ω下工作无需匹配网络
