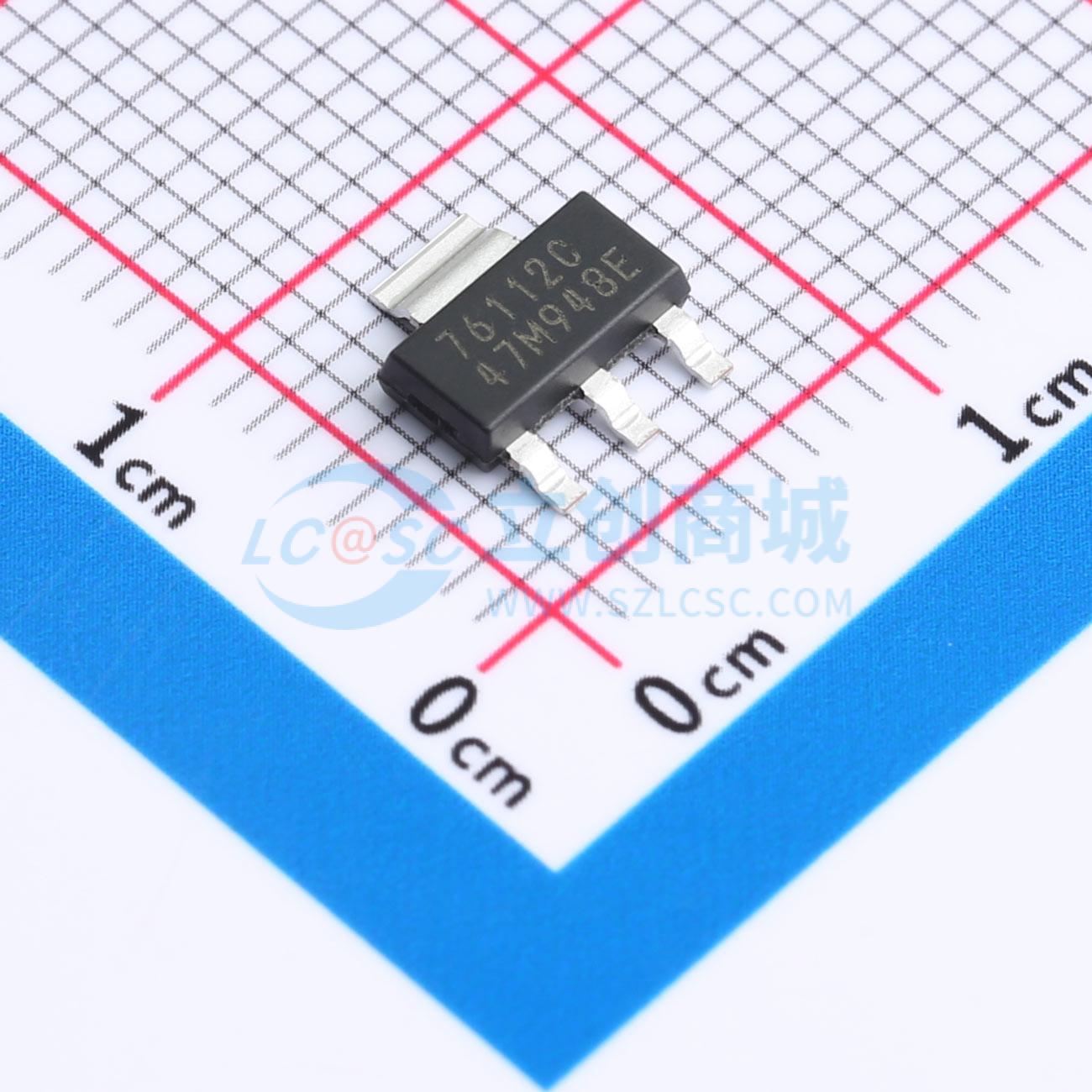

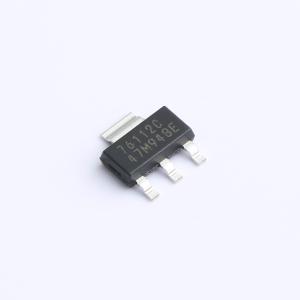

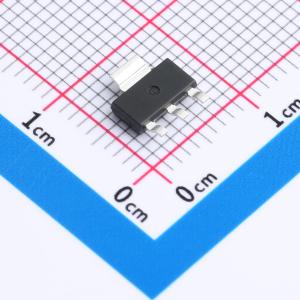

TLV76112DCYR

固定输出线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV761是一款线性稳压器，在传统x1117稳压器（TLV1117或LM1117）的基础上改进了功能，具有更严格的输出精度和低静态电流 (IQ)，可降低待机功耗。TLV761与其他采用SOT-223、TO-252封装且具有固定输出的稳压器引脚对引脚兼容。 TLV761输入电压范围为2.5V至16V，提供的输出电压范围为0.8V至13V，可支持各种应用。
品牌名称: TI(德州仪器)
商品型号: TLV76112DCYR
商品编号: C36728170
商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.172克(g)

商品参数

商品概述

TLV761是一款线性稳压器，在传统x1117稳压器（TLV1117或LM1117）的基础上改进了功能，具有更严格的输出精度和低静态电流 (IQ)，可降低待机功耗。TLV761与其他采用SOT - 223、TO - 252封装且具有固定输出的稳压器引脚对引脚兼容。 TLV761输入电压范围为2.5V至16V，提供的输出电压范围为0.8V至13V，可支持各种应用。 TLV761的宽带宽PSRR性能通常在1kHz时大于60dB，在1MHz时大于40dB，因此有助于减小上游直流/直流转换器的开关频率，并更大限度地减少后置稳压器滤波。此外，TLV761还具有内部软启动功能，可减少启动期间的浪涌电流，这有助于通过尽可能减少输入电容来节省设计空间和成本。TLV761具有折返电流限制，可在高负载电流故障或短路事件期间限制器件的功率耗散。

商品特性

与采用选定封装的业界通用LM1117和TLV1117(x1117)器件引脚对引脚兼容
输入电压范围 VIN: 2.5V至16V（20V绝对最大额定值）
输出电压范围 VOUT：
- 0.8V至13V（固定值，100mV阶跃）
输出电流：最高1A
低静态电流 IQ：
- 60μA（典型值，关断时约1.5μA）
在整个线路、负载和温度范围内的输出精度为1%
高电源抑制比（PSRR）：1kHz频率下为60dB，1MHz频率下为40dB
内部软启动时间：500μs（典型值）
折返电流限制和热保护
与1μF的陶瓷输出电容器搭配使用时可保持稳定
温度范围：
- -40°C至+125°C
封装：
- 4引脚6.5mmx7mm SOT - 223
- 3引脚6.6mmx10.11mm TO - 252（预发布）

应用领域

电器
家庭影院和娱乐系统
电机驱动器
HVAC和楼宇安全系统
智能电表

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	1.2V
	输出电流	1A
	电源纹波抑制比(PSRR)	70dB@(120Hz)
	压差	1.6V@(1A)

	属性	参数值
	静态电流(Iq)	100uA
	噪声	60uVrms
	特性	软启动；过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
