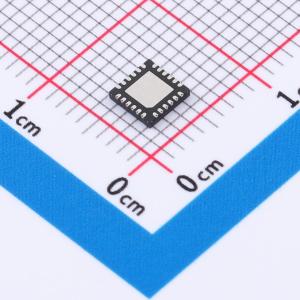

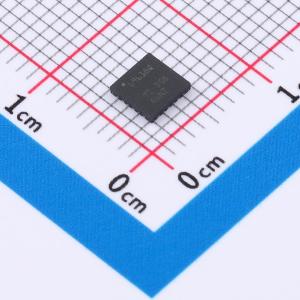

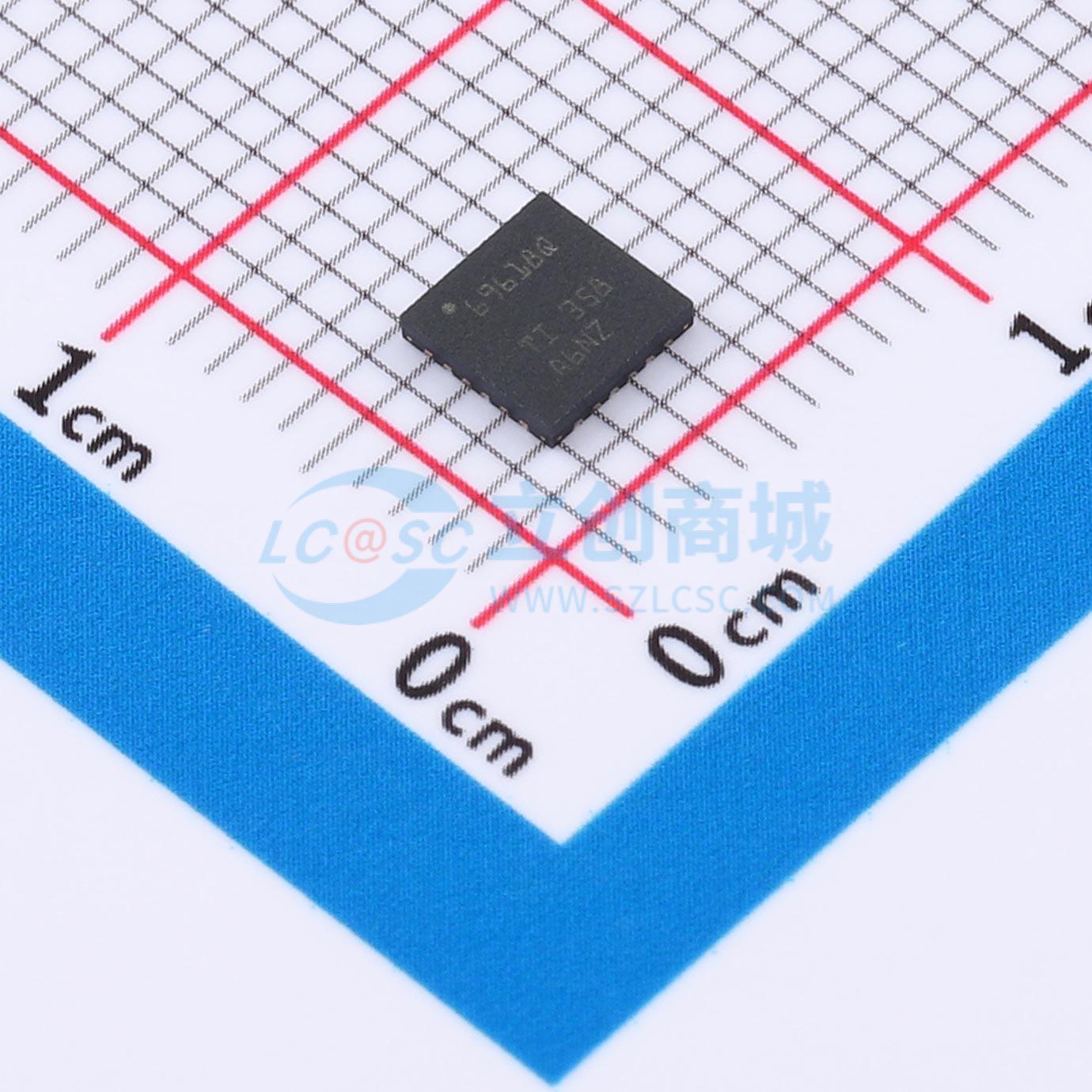

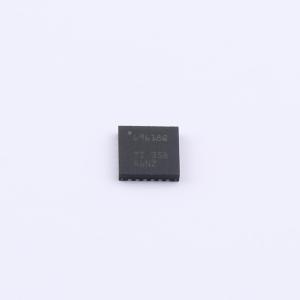

TLC69618QRTWRQ1

16通道、2/4/8时分多路复用车用局部调光背光LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是与一款扫描 MOSFET 控制器（可实现 2/4/8 时分多路复用控制）兼容的 LCD 局部调光背光驱动器系列。每个器件都集成了 16 个具有相应大小 SRAM（用于存储亮度）的恒定电流阱。该器件在菊花链拓扑中通过两线制串行接口相互连接，支持多达 1024 个器件，可用于超过 32,000 个局部调光区域。为了优化系统效率，该器件配备了自适应余量电压控制方案，以直接控制直流/直流
品牌名称: TI(德州仪器)
商品型号: TLC69618QRTWRQ1
商品编号: C36710436
商品封装: WQFN-24(4x4)
包装方式: 编带
商品毛重: 0.290455克(g)

商品参数

	属性	参数值
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	2%

商品概述

TLC696x2/4/8-Q1是16通道、2/4/8时分多路复用车用局部调光背光LED驱动器。TLC696x8-Q1 是与TLC696x0-Q1（一款扫描MOSFET控制器，可实现 2/4/8 时分多路复用控制）配合的LCD局部调光背光驱动器系列。每个器件都集成了 16 个具有相应大小SRAM（用于存储亮度）的恒定电流阱。该器件在菊花链拓扑中通过两线制串行接口相互连接，支持多达 1024 个器件，可用于超过 32000 个局部调光区域。为了优化系统效率，该器件配备了自适应余量电压控制方案，以直接控制直流/直流。为了简化系统布局，只需将串行链中最后一个器件的FB引脚连接到直流/直流。该器件还集成了超低亮度更新延迟、插黑和VRR特性，以提高显示质量。TLC696x2/4/8-Q1 有三个错误标志:用于诊断的LED开路检测(LOD)、LED短路检测(LSD)和热关断检测(TSD)。该器件实现了两个回读选项（包括UART/INT 和 SOUT/CLK_O），可通过寄存器进行编程。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级 1: -40℃ 至 +125℃, TA
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B
功能安全型，可提供用于功能安全系统设计的文档
工作电压VCC范围:3V至5.5V
集成16个高精度恒定电流阱
提供不同最大输出电流/电压规格:30mA/20V (TLC69602/4/8-Q1)；60mA/20V (TLC69612/4/8-Q1)；30mA/50V (TLC69652/4/8-Q1)；60mA/50V (TLC69662/4/8-Q1)
器件间误差:±2%（典型值）
通道间误差:±2%（典型值）
灵活的调光控制:全局8位最大电流(MC)设置，亮度分辨率高达15位，支持PWM/混合控制模式
高速菊花链接口，I/O 电压兼容1.8 V/3.3 V，数据传输速率高达20MHz
高系统效率，集成自适应余量电压控制 (AHVC)，超低器件功耗
待机模式ICC ≤ 200 μA，正常模式ICC ≤ 3.5mA
EMI增强:支持可编程接口驱动能力，集成四相相移方案
集成诊断功能:每个区域的LED开路/短路检测，器件热关断检测
提供两种报告界面选项:UART 和中断引脚 (INT)；两线制输出CLK_O和SOUT

应用领域

LCD局部调光背光
汽车中心信息显示屏
汽车仪表组显示屏
汽车抬头显示

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	输出电压	20V
	输出电流	60mA
	调光	PWM
