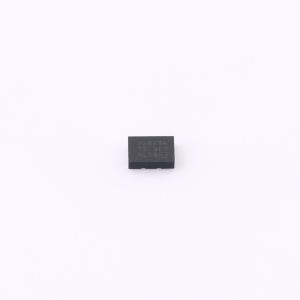

TPS568236RJNR

降压型 8A 4.5V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是具有自适应导通时间D-CAP3控制模式的单片8A同步降压转换器。该器件集成了低RDS(on)功率MOSFET，因此简单易用且高效，具有极少的外部元件，适用于空间受限的电源系统。其特性包括精确的基准电压、快速负载瞬态响应，用于提高轻负载效率的自动跳跃模式运行、固定开关频率的强制PWM模式、具有良好线路和负载调节的D-CAP3控制模式，并且无需外部补偿。提供OVP、UVP、OCP、OTP和UVLO的全面保护
品牌名称: TI(德州仪器)
商品型号: TPS568236RJNR
商品编号: C36699310

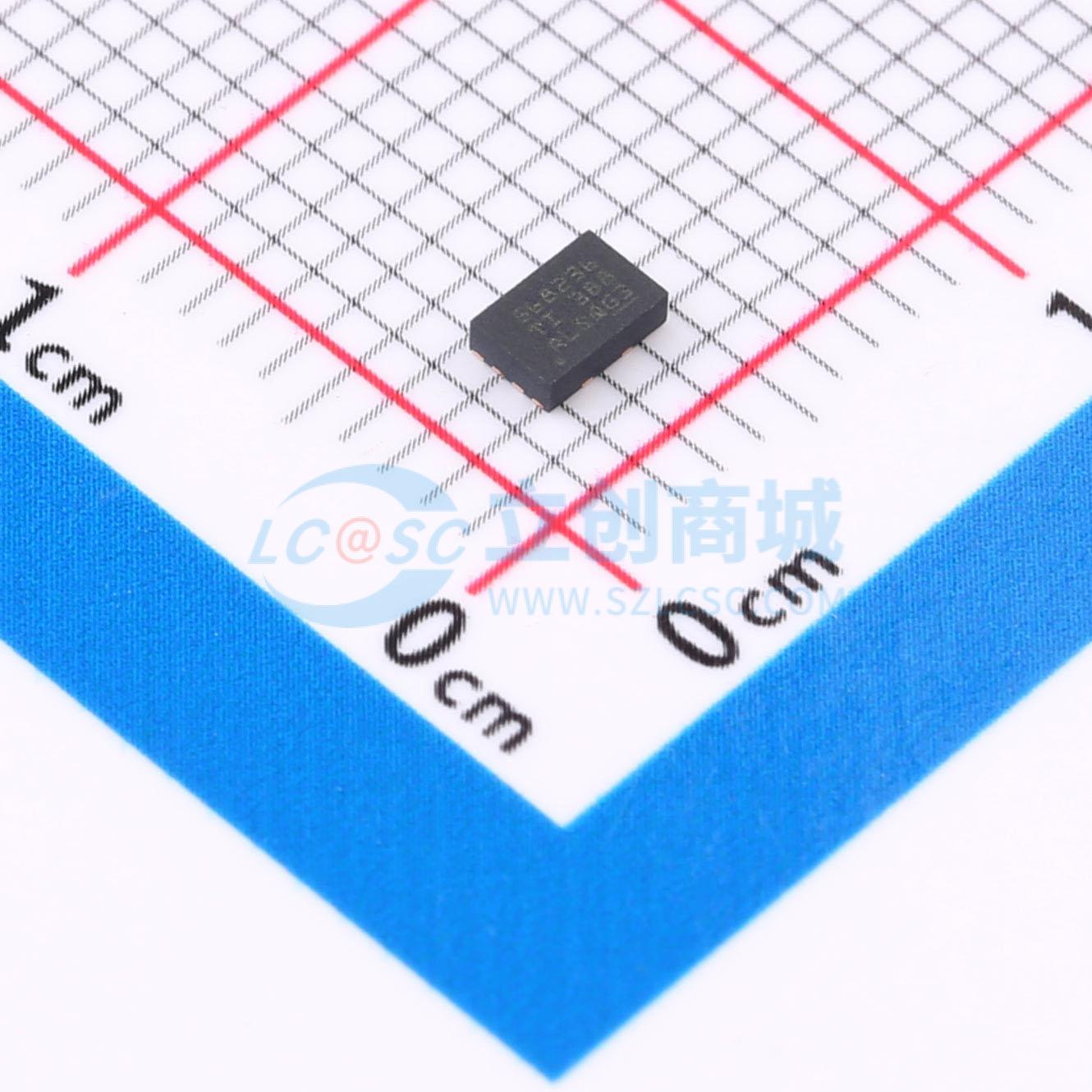

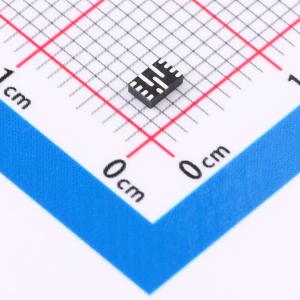

商品封装: VQFN-HR-12(2x3)
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	84uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；可调软启动；过流保护；输出放电；工作状态指示

商品概述

TPS568236 是具有自适应导通时间 D-CAP3 控制模式的单片 8A 同步降压转换器。该器件集成了低 RDS(on)功率 MOSFET，因此简单易用且高效，具有极少的外部元件，适用于空间受限的电源系统。其特性包括精确的基准电压、快速负载瞬态响应、用于提高轻负载效率的自动跳跃模式运行、固定开关频率的强制 PWM 模式、具有良好线路和负载调节的 D-CAP3 控制模式，并且无需外部补偿。TPS568236 提供 OVP、UVP、OCP、OTP 和 UVLO的全面保护。该器件结合了电源正常信号和输出放电功能。TPS568236 同时支持内部和外部软启动时间选项。该器件具有 1ms 的内部固定软启动时间。如果应用需要更长的软启动时间，则可以使用外部 SS 引脚，通过连接外部电容器来实现。TPS568236 采用热增强型 12 引脚 QFN 封装，并且设计为在 –40°C 至 125°C 的结温范围内运行。

商品特性

4.5V 至 18V 输入电压范围
0.6V 至 5.5V 输出电压范围
集成式 22mΩ 和 11mΩ MOSFET
支持 8A 持续 IOUT
84µA 低静态电流
25°C 时基准电压 (0.6V) 精度为 ±1%
在 –40°C 至 125°C 温度范围内基准电压 (0.6V) 精度为 ±1.5%
600kHz 开关频率
D-CAP3™ 控制模式，用于快速瞬态响应
支持 POSCAP 和所有 MLCC 输出电容器
输出放电功能
可调软启动
在轻负载下可选择 PSM 和 FCCM 模式
电源正常状态指示器，可监测输出电压
自动恢复输出 OV 和 UV 保护
非锁存 UVLO 和 OT 保护
逐周期过流保护
内置输出放电功能
小型 2.00mm × 3.00mm HotRod™ QFN 封装

应用领域

电视和 STB、负载点 (POL)
服务器、存储和网络负载点
工业 PC 和工厂自动化应用
具有典型 5V、12V、15V 输入的分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~5.5V
	输出电流	8A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)
