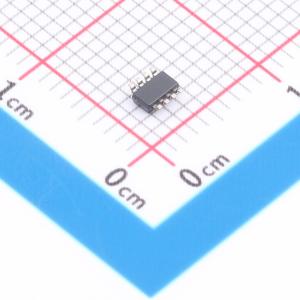

温馨提醒：图片仅供参考，商品以实物为准

OPA2323IDDFR

20MHz高带宽、114dB CMRR、低压（1.7V至5.5V）RRIO零交叉运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 包括单通道、双通道和四通道的低压（1.7V至5.5V）、高带宽(20MHz)运算放大器，具有零交叉输入级和轨至轨输出级。对于具有ADC驱动器应用中典型轨至轨摆幅的输入信号，零交叉输入级可实现高线性和低失真。在0.5MSPS至5MSPS之间的ADC采样速度下，20MHz增益带宽可提供快速稳定响应，具体取决于所需的稳定性能。经良好优化可实现节能，因为该器件仅消耗1.6mA的典型静态电流。具有2μV/V°C的最大温漂，5.5nV/√Hz热本底噪声以及最小100dB的CMRR，因此可在惠斯通电桥这样的高增益电压检测应用中轻松提供精密性能。这种更高精度（低失调电压、漂移、噪声、失真和CMRR）和更高增益带宽（快速稳定和转换）的独特组合支持此类器件用于多种应用，例如电机旋转编码器、麦克风音频前置放大器和超声波传感器
品牌名称: TI(德州仪器)
商品型号: OPA2323IDDFR
商品编号: C36686067
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.085398克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	20MHz
	输入失调电压(Vos)	150uV
	输入失调电压温漂(Vos TC)	400nV/℃
	压摆率(SR)	33V/us
	输入偏置电流(Ib)	0.5pA

	属性	参数值
	输入失调电流(Ios)	0.25pA
	输入电压噪声密度(eN)	5.5nV/√Hz@10kHz
	共模抑制比(CMRR)	114dB
	静态电流(Iq)	1.6mA
	输出电流	110mA
	工作温度	-40℃~+125℃
	单电源电压	1.7V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-850mV；850mV~2.75V

商品概述

OPAx323 系列运算放大器包括单通道 (OPA323)、双通道 (OPA2323) 和四通道 (OPA4323) 的低压（1.7V至5.5V）、高带宽 (20MHz) 运算放大器，具有零交叉输入级和轨至轨输出级。对于具有 ADC 驱动器应用中典型轨至轨摆幅的输入信号，OPAx323 零交叉输入级可实现高线性和低失真。在 0.5MSPS 至 5MSPS 之间的 ADC 采样速度下，20MHz 增益带宽可提供快速稳定响应，具体取决于所需的稳定性能。OPAx323 经良好优化可实现节能，因为该器件仅消耗 1.6mA 的典型静态电流。OPAx323 具有 2μV/℃ 的最大温漂，5.5nV/√Hz 热本底噪声以及最小 100dB 的 CMRR，因此可在惠斯通电桥这样的高增益电压检测应用中轻松提供精密性能。这种更高精度 (低失调电压、漂移、噪声、失真和 CMRR) 和更高增益带宽 (快速稳定和转换) 的独特组合支持此类器件用于多种应用。OPAx323 实现了 33V/μs 的高压摆率，可在电机电流检测应用中快速检测故障。与传统放大器不同，零交叉输入级可在低侧和高侧检测应用中提供相同的精度性能，因此 OPAx323 成为各种终端设备 (例如太阳能串式逆变器、电力输送、电网和电动汽车基础设施) 中用于电流检测的理想选择。OPAx323S 器件提供关断功能，可进一步降低功耗，并有助于在空闲时禁用放大器。该系列的所有通道型号均采用标准和小尺寸的引线和 QFN 封装。

商品特性

适用于 1.7V 至 5.5V 应用的零交叉放大器
高轨到轨 CMRR: 114dB (典型值)
高增益带宽积:20MHz
快速压摆率: 33V/μs (典型值)
0.01%快速稳定:在 2V 阶跃下的典型值为 200ns
低输入失调电压: ±150μV (典型值)
低本底噪声:10kHz 时的典型值为 5.5nV/√Hz
高输出电流: 5.5V 时ISC 典型值为 ±110mA
静态电流: 1.6mA / 通道 (典型值)
轨至轨输入和输出
单位增益稳定
可驱动高达 150pF 的电容，而不会出现持续振荡
内置RFI和EMI滤波输入引脚
工作温度范围:-40℃ 至 125℃

应用领域

用于 ADC 的放大器驱动器
高侧电流检测
电机旋转编码器
跨阻光电二极管放大器
音频麦克风前置放大器
超声波传感器
惠斯通电桥高增益电压检测
太阳能串式逆变器
电力输送
电网
电动汽车基础设施
