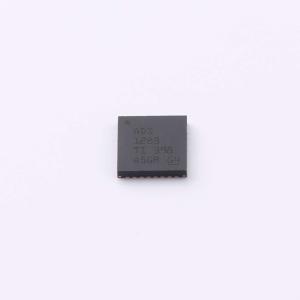

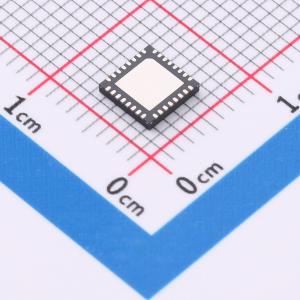

ADS1288IRHBR
ADS1288IRHBR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1288IRHBR
- 商品编号
- C36678877
- 商品封装
- VQFN-32-RHB
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 32 | |
| 采样率 | 2kHz | |
| 通道数 | 2 | |
| 工作电压 | 3V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -50℃~+85℃ | |
| 时钟/振荡器 | 外置 | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 5uA | |
| 功能特性 | 同步触发;集成调制器;多路复用器;内置数字滤波器 |
商品概述
ADS1288是一款内置可编程增益放大器(PGA)和有限脉冲响应(FIR)滤波器的32位低功耗模数转换器(ADC)。该ADC专为需要低功耗以延长电池续航的地震观测设备的严苛要求设计。低噪声PGA支持1至64的增益范围,可扩展ADC的动态范围。PGA允许直接连接检波器和变压器耦合水听器,无需额外外部放大器。可选的单位增益缓冲器可降低功耗。该ADC内置高分辨率ΔΣ调制器和带可编程相位响应的FIR滤波器。高通滤波器可去除信号中的直流和低频分量。采样率转换器可补偿时钟频率误差,可实现最高7ppb的频率精度。该ADC支持3.3V工作,可最大程度降低器件功耗,缓冲模式下典型功耗为3mW,PGA模式下典型功耗为5mW。该ADC采用紧凑的5mm × 5mm VQFN封装,在-40℃至+85℃的环境温度范围内全规格可用。
商品特性
- PGA模式典型功耗5mW
- 缓冲模式典型功耗3mW
- PGA增益为1、采样率500SPS时典型动态范围122dB
- 缓冲模式、采样率500SPS时典型动态范围122dB
- 典型THD小于-120dB
- 典型CMRR为120dB
- 灵活数字滤波器
- 可选择sinc + FIR + IIR
- 支持线性或最小相位
- 内置高通滤波器
- 数据速率范围125SPS至2000SPS
- PGA增益范围1至64
- 具备SYNC输入
- 支持时钟误差补偿
- 内置双通道多路复用器
- 支持失调和增益校准
- 集成通用数字I/O
- 支持多种模拟电源供电:5V、3.3V或±2.5V
应用领域
- 能源勘探
- 被动地震监测
- 地球科学与地质学
- 精密仪器
