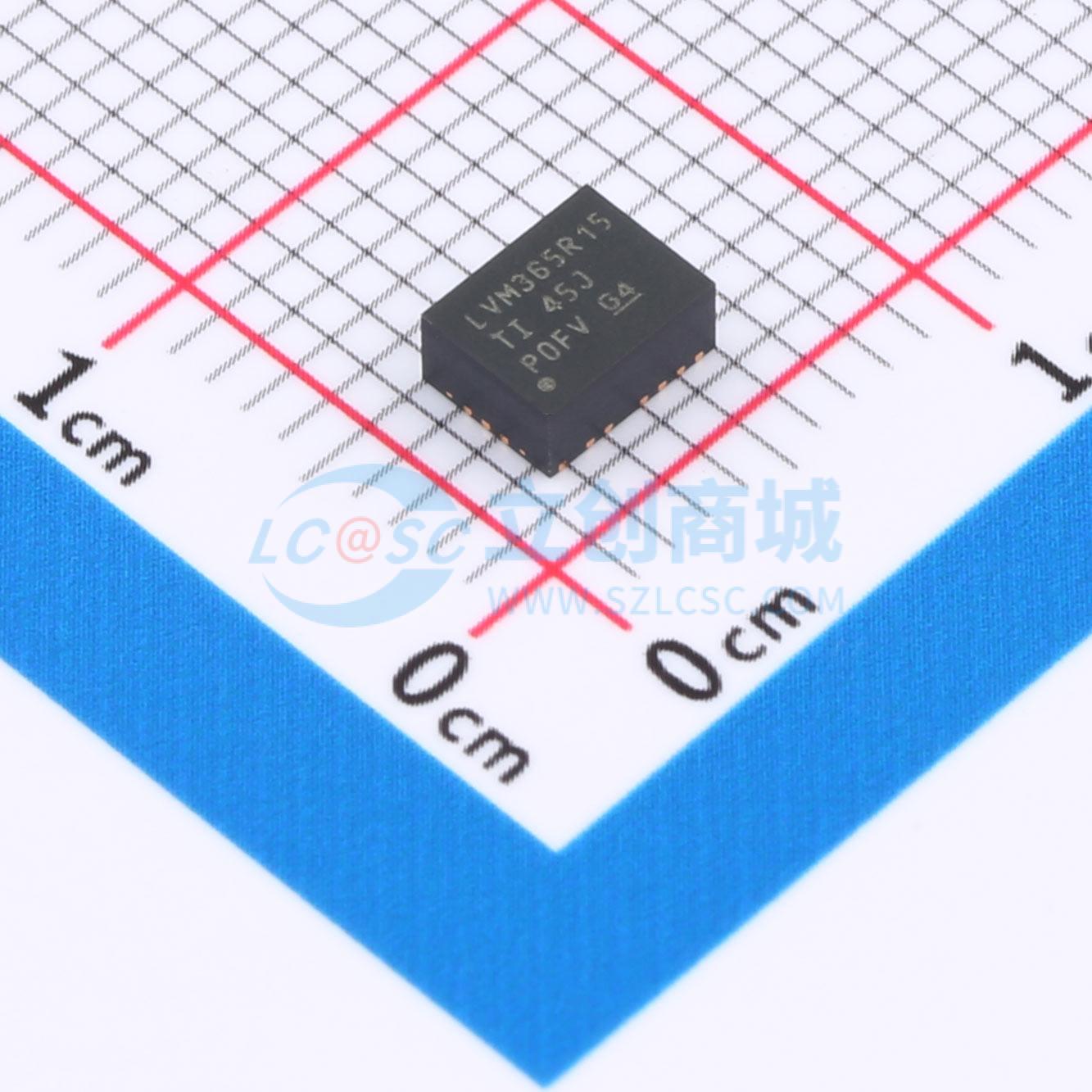

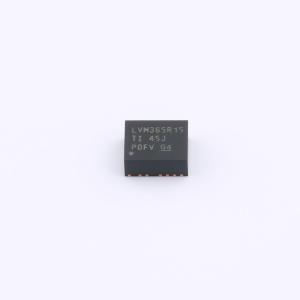

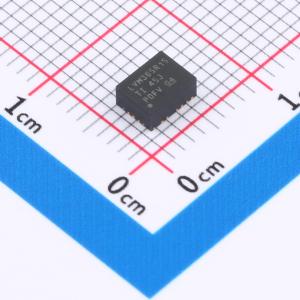

温馨提醒：图片仅供参考，商品以实物为准

TLVM365R15RDNR

3V至65V宽Vn同步降压转换器电源模块

描述: 是150mA或100mA、65V输入、同步直流/直流降压电源模块，它在紧凑且易于使用的3.5mm×4.5mm×2mm 11引脚QFN封装中整合了功率MOSFET、集成电感器和自举电容器。小型HotRoo"QFN封装技术可提高热性能并降低EMI。该器件在空载时具有4μA的超低运行IQ（24V至3.3V VOUT）。支持3.3V和5V固定输出电压以及1V至6V可调输出电压。这些器件仅需四个外部元件即可实现3.3V和5V固定输出设计。专为出色的EMI性能和空间受限型应用而设计。
品牌名称: TI(德州仪器)
商品型号: TLVM365R15RDNR
商品编号: C36652728
商品封装: QFN-FCMOD-11(3.5x4.5)
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

	属性	参数值
	开关频率	2.2MHz
	工作温度	-40℃~+105℃
	长度	4.5mm
	宽度	3.5mm
	高度	2mm
	功能特性	可编程输出电压；轻载高效模式；欠压保护；过流保护；自动故障恢复；过热保护

商品概述

TLVM365R15和TLVM365R1是输入65V、输出150mA或100mA的同步降压DC/DC电源模块，将功率MOSFET、集成电感器和启动电容集成在紧凑易用的3.5-mm × 4.5-mm × 2-mm 11引脚QFN封装中。小型HotRod QFN封装技术提升了热性能并降低EMI。该器件在空载时（24-V输入至3.3-V VOUT）具有4μA的超低工作IQ。TLVM365R15和TLVM365R1支持固定3.3V和5V输出，以及1V至6V范围的可调输出电压。对于3.3V和5V固定输出设计，该器件仅需要四个外部元件。TLVM365R15和TLVM365R1针对出色的EMI性能和空间受限应用进行设计。

商品特性

具备功能安全能力
可提供相关文档助力功能安全系统设计
通用型同步降压DC/DC模块
集成MOSFET、电感器和控制器
3V至65V宽输入电压范围
支持最高70V输入瞬态
结温范围为-40℃至+125℃
采用4.5-mm × 3.5-mm × 2-mm模塑封装
可通过RT引脚在200kHz至2.2MHz范围内调节开关频率
提供多种输出电压电流选项
提供3.3V或5V固定输出版本
输出电压可调范围为1V至6V
内置固有保护功能，适合稳健设计
精确使能输入和开漏PGOOD指示器，可用于控制、排序和VIN UVLO
过流保护和热关断保护
面向可扩展工业电源设计
可配合TLVM365R15使用WEBENCH Power Designer创建定制设计

应用领域

工厂自动化
楼宇自动化
电器

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~65V
	输出电压(Vout)	1V~6V；3.3V
	输出电流(最大值)	150mA
