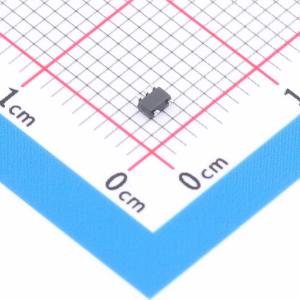

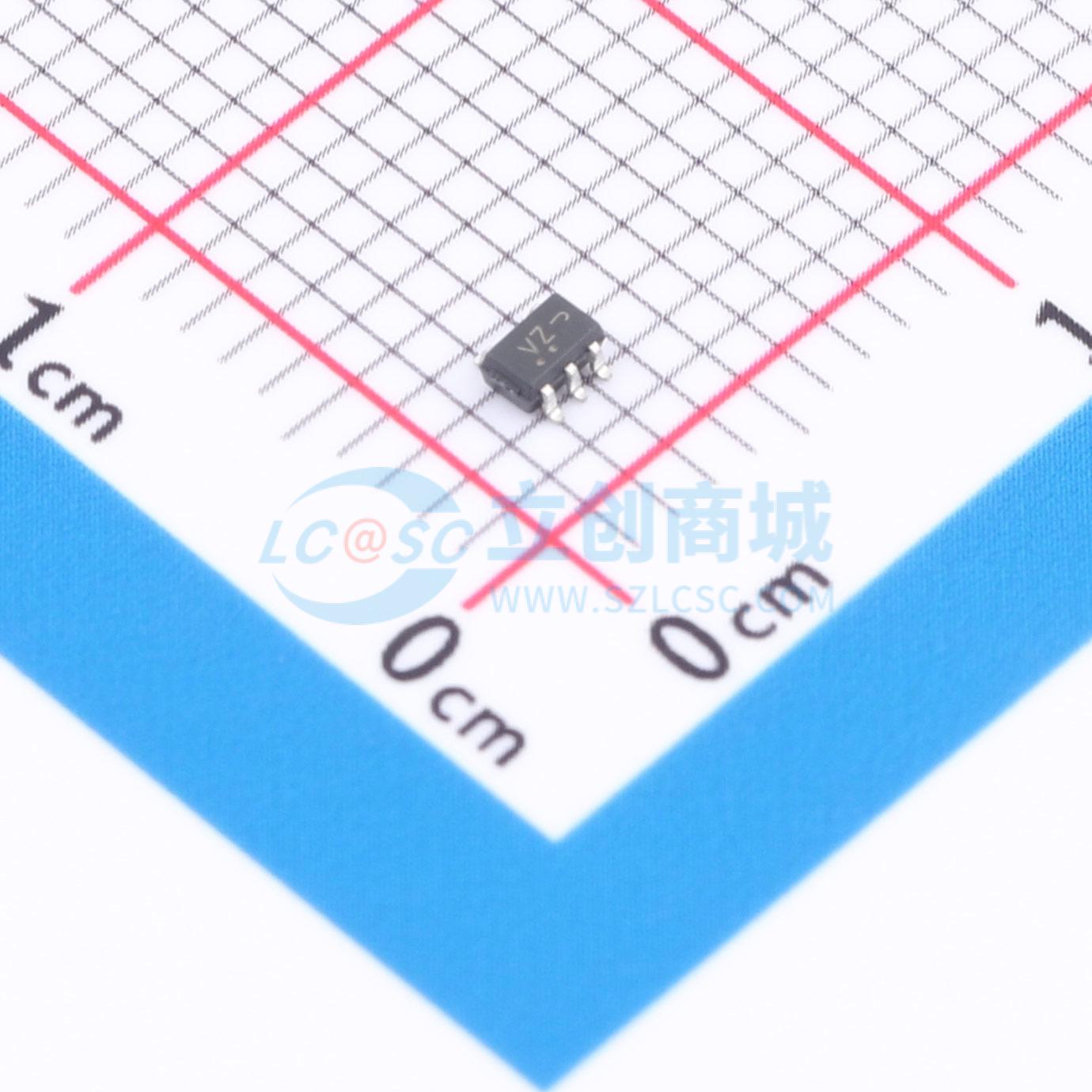

温馨提醒：图片仅供参考，商品以实物为准
MC74VHC1G135DFT2G-Q
2输入与非施密特触发器，漏极输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款单门CMOS施密特与非触发器，采用硅栅CMOS技术制造，具有开漏输出。能实现与等效双极肖特基TTL类似的高速运行，同时保持CMOS的低功耗。内部电路由三级组成，包括一个缓冲三态输出，提供高抗噪性和稳定输出。输入结构在施加高达5.5V的电压时提供保护，无论电源电压如何，允许该器件用于5V电路与3V电路的接口。一些输出结构在VCC = 0V和输出电压超过VCC时也提供保护，有助于防止因电源电压-输入/输出电压不匹配、电池备份、热插拔等造成的器件损坏。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHC1G135DFT2G-Q
- 商品编号
- C36635211
- 商品封装
- SC-88A
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 520mV | |
| 系列 | - | |
| 传播延迟(tpd) | 12.3ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；后驱动保护 |
商品概述
MC74VHC1G135是一款采用硅栅CMOS技术制造的单门CMOS施密特与非触发器，具有开漏输出。它能实现与等效双极肖特基TTL相似的高速运行，同时保持CMOS的低功耗特性。内部电路由三级组成，包括一个缓冲三态输出，提供高抗噪性和稳定输出。输入结构在施加高达5.5V电压时提供保护，无论电源电压如何，这使得该器件可用于5V电路与3V电路的接口。一些输出结构在VCC = 0V以及输出电压超过VCC时也提供保护。这些输入和输出结构有助于防止因电源电压 - 输入/输出电压不匹配、电池备份、热插拔等原因导致的器件损坏。
商品特性
- 设计用于2.0V至5.5V VCC操作
- 5V时典型传输延迟时间tPD为4.9ns
- 输入/输出可承受高达5.5V的过压
- IOFF支持部分掉电保护
- 3.0V时源/灌电流为8mA
- 提供SC - 88A、SC - 74A、SOT - 553、SOT - 953和UDFN6封装
- 芯片复杂度小于100个FET
- 带有 - Q后缀，适用于汽车和其他需要独特场地和控制变更要求的应用；符合AEC - Q100标准且具备PPAP能力
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 汽车应用
- 5V与3V电路接口应用
