温馨提醒：图片仅供参考，商品以实物为准

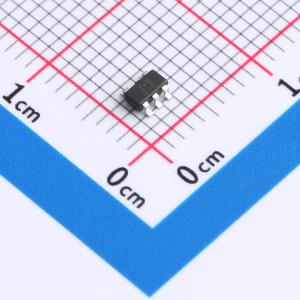

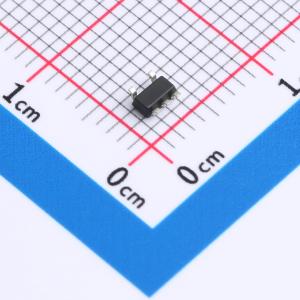

74AHC1G14QW5-7
单施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DIODEsTM 74AHC1G14Q 是一款符合汽车应用标准的施密特触发反相器门电路，具有标准推挽输出。该器件设计工作的电源电压范围为 2.0V 至 5V。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74AHC1G14QW5-7
- 商品编号
- C3272816
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.2V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 2.9V~3V；1.9V~2V；4.4V~4.5V | |
| 输出低电平(VOL) | 550mV；100mV | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
