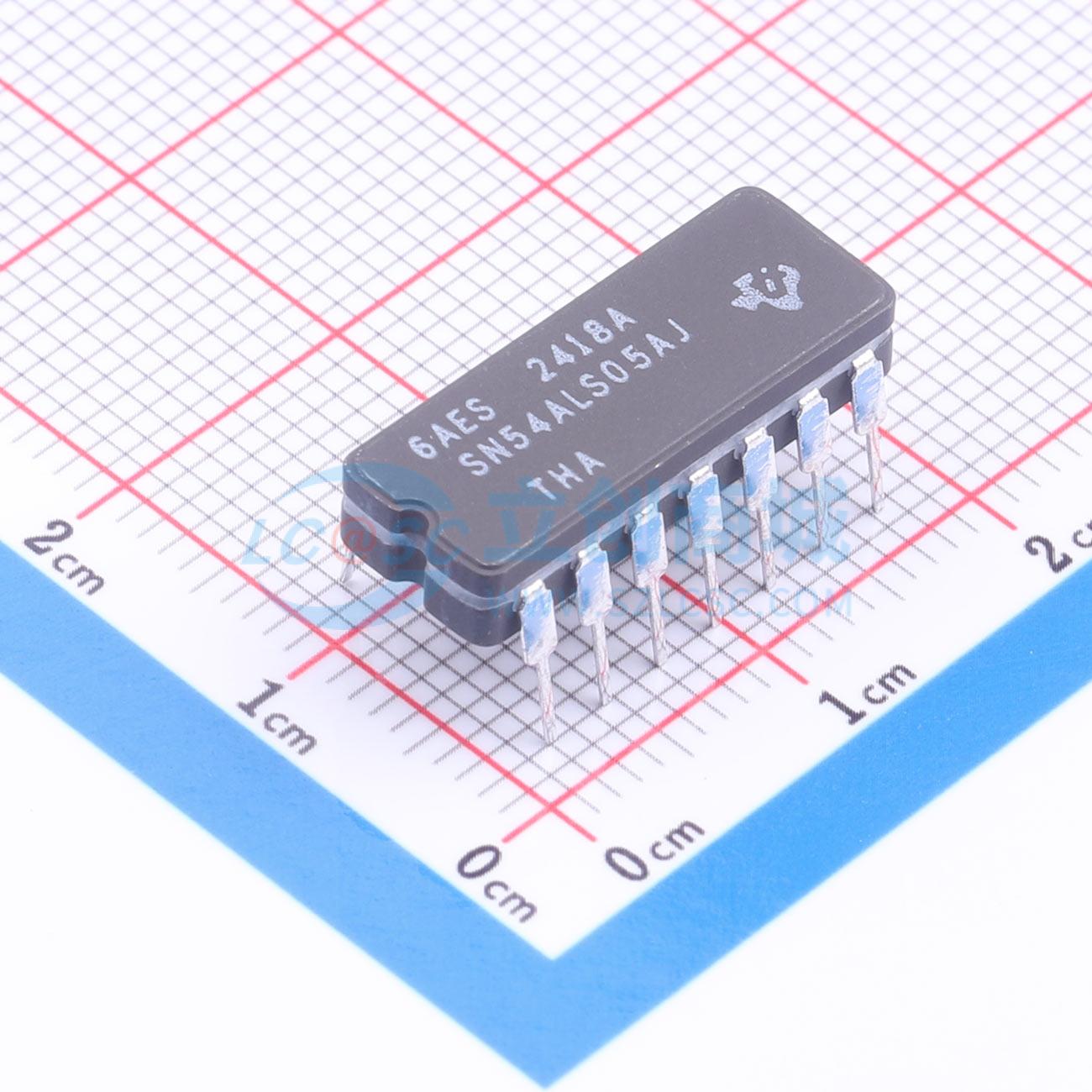

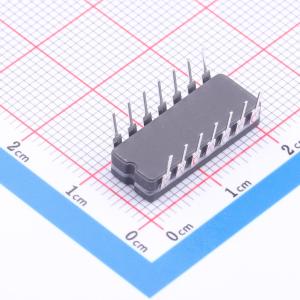

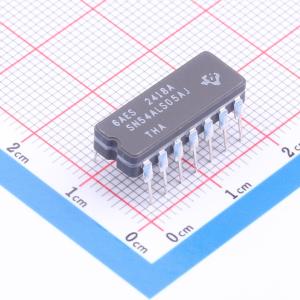

SN54ALS05AJ
带集电极开路输出的六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54ALS05A 具有集电极开路输出的 6 通道 4.5V 至 5.5V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN54ALS05AJ
- 商品编号
- C3272177
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 7.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4.2mA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 100uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV | |
| 输出高电平(VOH) | 5.5V | |
| 输出低电平(VOL) | 400mV | |
| 传播延迟(tpd) | 84ns@5V,50pF | |
| 系列 | 54ALS | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - |
商品概述
封装选项包括塑料小外形封装（D）、陶瓷芯片载体（FK），以及标准塑料（N）和陶瓷（J）300密耳双列直插封装。这些器件包含六个独立反相器，带有开漏输出。它们实现布尔函数Y = 非A。开漏输出需要上拉电阻才能正常工作。这些输出可连接至其他开漏输出，以实现低电平有效线或或高电平有效线与功能。开漏器件通常用于产生更高的VOH电平。SN74ALS05A的工作温度范围为0℃ 至 70℃。
