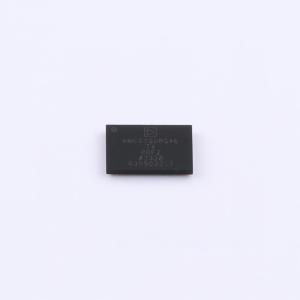

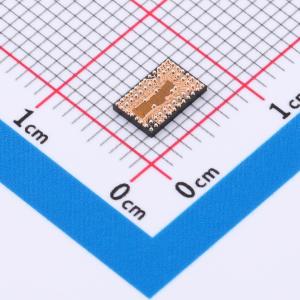

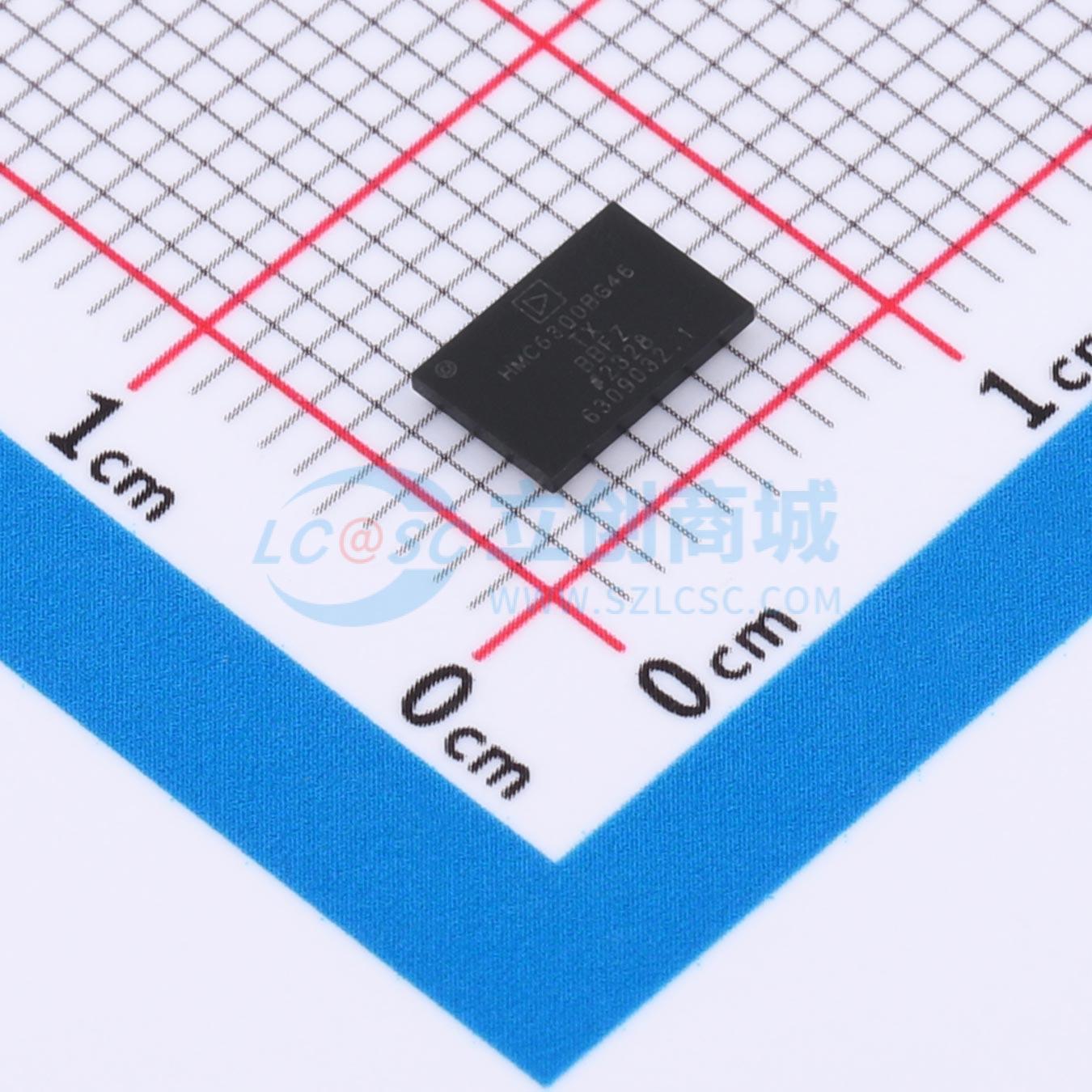

HMC6300BG46TR
60 GHz毫米波发射器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款完整的毫米波发射集成电路，采用6mm×4mm符合RoHS标准的晶圆级球栅阵列（WLBGA）封装，工作频率为57GHz至64GHz，调制带宽高达1.8GHz。 集成合成器可提供250MHz、500MHz或540MHz的调谐步长，具有出色的相位噪声，支持高达64QAM调制。还可选择注入外部本振（LO），以实现用户可选的LO特性或相位相干收发操作，以及高达256QAM的调制。通过通用模拟基带I/Q接口支持多种调制格式
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC6300BG46TR
- 商品编号
- C36597219
- 商品封装
- WLBGA-65(4x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 100Ω |
商品特性
- 频率范围：57 GHz至64 GHz
- 射频信号带宽：最高1.8 GHz
- 1 dB压缩输出功率：15 dBm
- 增益：5 dB至35 dB
- 数字和模拟射频及中频增益控制
- 集成频率合成器
- 集成镜像抑制滤波器
- 部分外部环路滤波器
- 支持外部本地振荡器 (LO)
- 芯片内置温度传感器
- 支持256 QAM调制
- 集成最小移频键控 (MSK) 调制器
- 通用模拟I/Q基带接口
- 3线串行数字接口
- 65球、符合RoHS标准的晶圆级球栅阵列
应用领域
- 小基站回传
- 60 GHz 工业、科学和医疗（ISM）频段数据传输
- 多Gbps数据通信
- WiGig/802.11ad无线
- 高清视频传输
- 雷达/高分辨率成像
