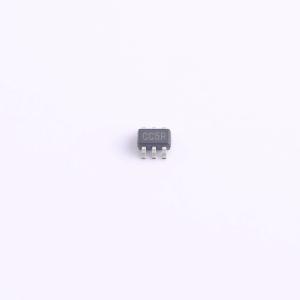

SN74LVC1G3157DBVR-TUDI

低压、单刀双掷、4.0Ω 模拟开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 一路模拟开关/多路复
品牌名称: Tudi(钍地半导体)
商品型号: SN74LVC1G3157DBVR-TUDI
商品编号: C36533656
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.052444克(g)

商品参数

商品概述

74LVC1G3157是一款低导通电阻（4.0Ω）、快速单刀双掷（SPDT）CMOS开关，工作范围为 +1.8V ~ +5.5V。该器件专为低工作电压、大电流信号门控、斩波、调制或解调（调制解调器）以及手机应用中的扬声器输出而设计。该器件具有先断后通（BBM）功能。控制输入IN可承受高达5.5V的输入驱动信号，与电源电压无关。所有器件的工作温度范围为 -10°C 至 +125°C。74LVC1G3157单通道版本采用环保SC70 -6和SOT23-6封装。

商品特性

导通电阻：4.0Ω（典型值）
-3dB带宽：300MHz
单电源供电：±1.8V ~ ±5.5V
先断后通开关
轨到轨操作
低静态功耗
TTL/CMOS兼容
工作温度：-10°C ~ +85°C
小封装：74LVC1G3157有SOT23-6和SC70-6封装

应用领域

电池供电设备
可穿戴设备
计算机外设
便携式系统
手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	导通电阻(Ron)	4Ω@4.5V
	工作电压	1.8V~5.5V
	导通电容(Con)	15.5pF

	属性	参数值
	导通时间(ton)	20ns
	关闭时间(toff)	15ns
	带宽	300MHz
	工作温度	-10℃~+85℃
	传播延迟(tpd)	-
	功能特性	无毛刺切换
