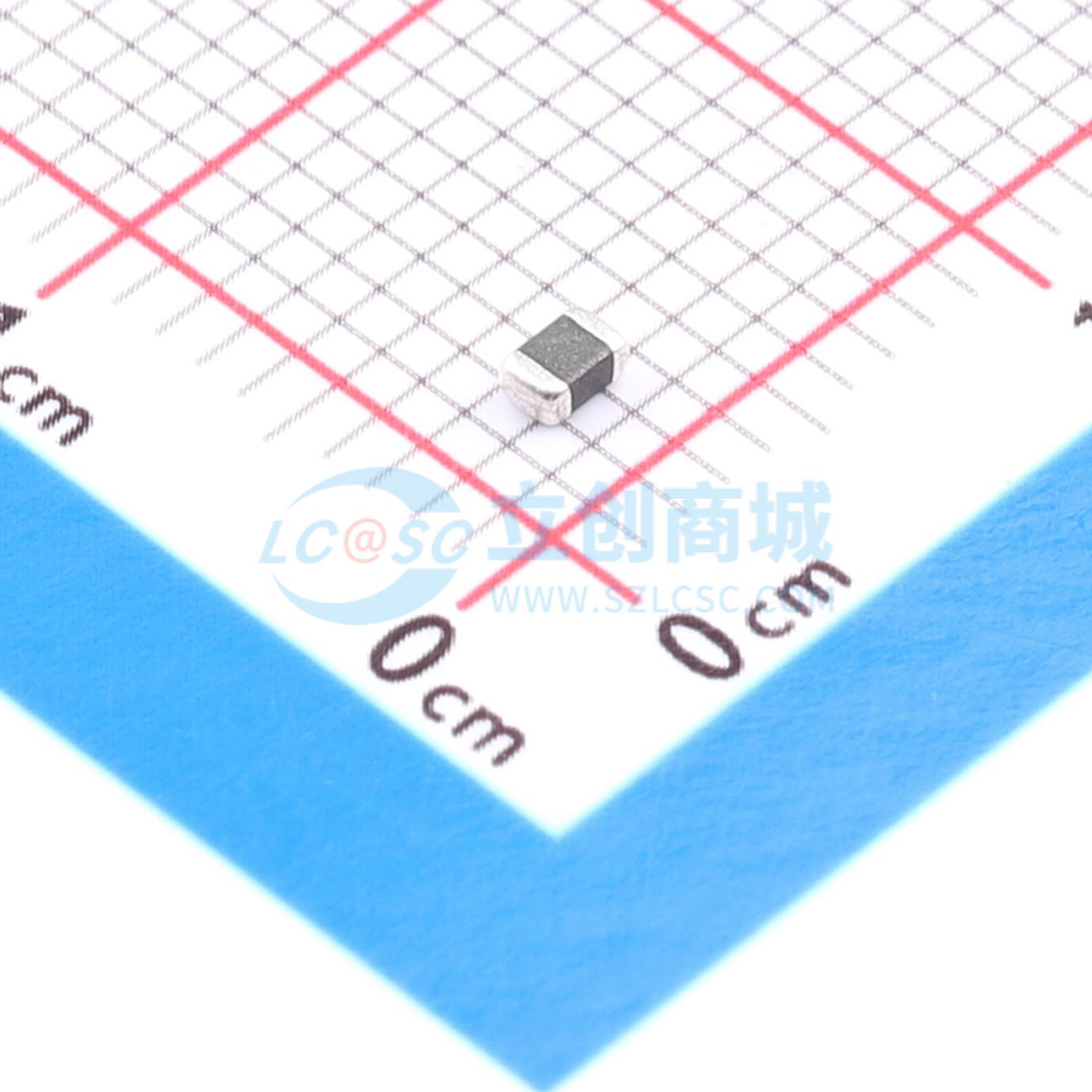

V18MLA0805NHAUTO
0.3焦耳 压敏电阻
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- V18MLA0805NHAUTO
- 商品编号
- C3261681
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.387克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 25V | |
| 工作电压(DC) | 18V | |
| 工作电压(AC) | 14V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值浪涌电流 | 120A | |
| 能量 | 300mJ | |
| 静态电容 | 245pF@1MHz |
商品概述
MLA汽车系列瞬态电压浪涌抑制器件基于多层制造技术。这些元件旨在抑制多种瞬态事件，包括IEC 61000-4-2或其他电磁兼容标准中规定的类型。该系列通常用于在电路板层面保护集成电路和其他元件。其宽广的工作电压和能量范围使其适用于电源、控制和信号线路上的众多应用。该系列由半导体陶瓷制成，采用无引线表面贴装封装，与现代回流焊和波峰焊工艺兼容。与齐纳二极管相比，其工作温度范围更宽，且比塑料封装元件的占位面积小得多。
商品特性
- 符合AEC-Q200认证
- 无卤素且符合RoHS标准
- 提供0603、0805、1206和1210尺寸的无引线芯片
- 采用多层陶瓷结构技术
- 工作温度范围为-40℃ ~ +125℃
- 工作电压范围VM(DC) = 3.5V ~ 120V
- 额定浪涌电流（8×20μs）
- 额定能量（10×1000μs）
- 固有的双向钳位功能
- 无塑料或环氧树脂封装，确保优于UL94V-0的阻燃等级
- 提供标准低电容类型
- 负载突降能量符合SAE规范J1113
应用领域
- 电路板级的感性开关或其他瞬态事件抑制
- 集成电路和晶体管的板载瞬态电压保护
- 用于帮助终端产品实现电磁兼容
- 在许多应用中替代更大的表面贴装TVS齐纳二极管
