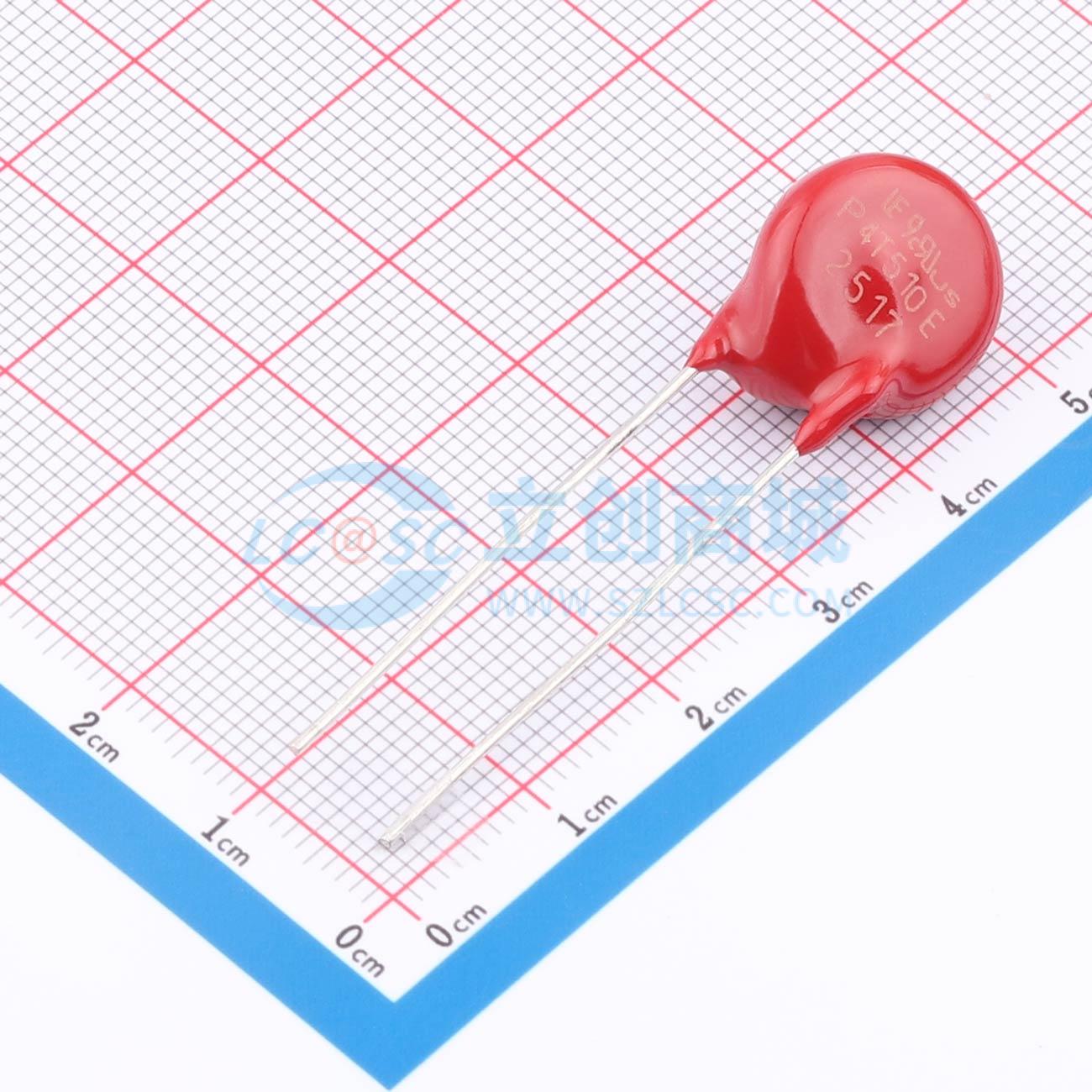

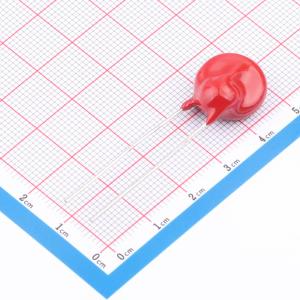

TMOV14RP510E
185焦耳 压敏电阻
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TMOV14RP510E
- 商品编号
- C3261084
- 包装方式
- 袋装
- 商品毛重
- 0.387克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 820V | |
| 工作电压(DC) | 670V | |
| 工作电压(AC) | 510V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值浪涌电流 | 6kA | |
| 能量 | 185J | |
| 静态电容 | 200pF@1MHz |
商品概述
热保护型压敏电阻代表了集成电路保护领域的新发展。这两种型号均包含径向引线金属氧化物压敏电阻，并集成了一个热激活元件，该元件设计用于在因UL1449中概述的异常过电压、限流条件导致过热时断开。压敏电阻的集成热元件与适当的外壳设计相结合，有助于促进浪涌保护器模块符合UL1449标准，适用于线缆连接和永久连接的应用。压敏电阻由于集成热元件紧邻压敏电阻本体，提供了快速的热响应。集成配置还提供了比大多数分立解决方案更低的电感，从而改善了对快速过电压瞬变的钳位性能。iTMOV® 压敏电阻与 TMOV® 压敏电阻的不同之处在于包含第三根引线，用于指示压敏电阻已从电路中断开。该引线便于连接到监控电路。此外，压敏电阻可进行波峰焊接，从而简化最终产品的组装，并减少与手工焊接操作相关的费用和返工。
商品特性
- 符合RoHS标准，提供无卤素和无铅选项
- 设计有助于浪涌保护器产品符合UL1449标准
- 高峰值浪涌电流额定值高达10kA
- 可进行波峰焊接
- 提供标准引线形式和间距选项
- 工作温度范围 -55°C 至 +85°C
- 提供三引线版本用于指示目的
应用领域
- 浪涌保护器产品
- 交流配电盘保护模块
- 交流线路电源
- 带浪涌保护的电源插排连接器
- 交流电能表
- 可移动交流电源插座
- 接地故障电流断路器
- 不间断电源
- 白色家电
- 插接式浪涌保护器
- 逆变器
- 交流/直流电源
