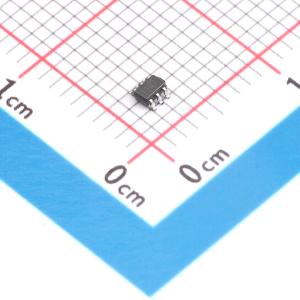

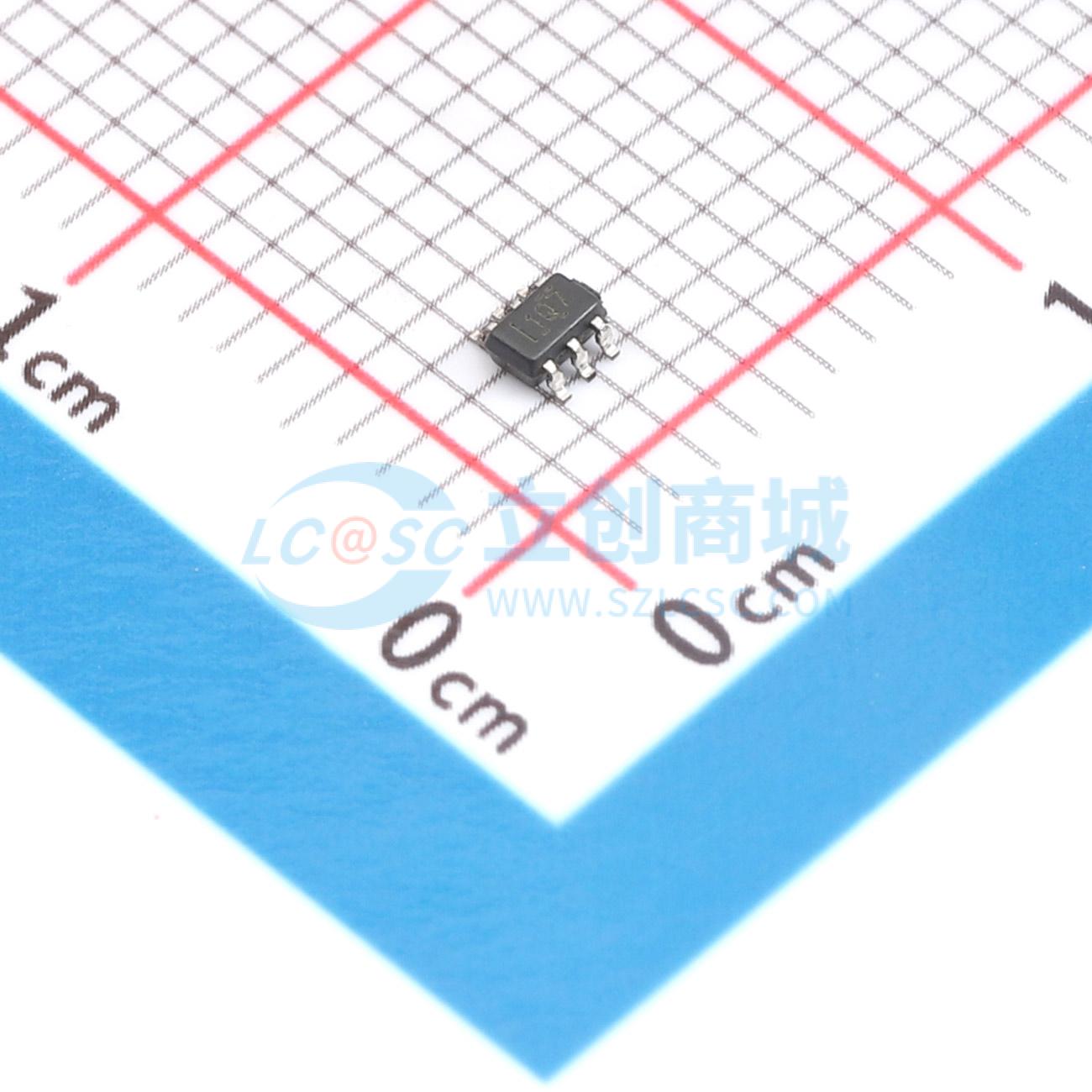

INA181A4QDCKRQ1
汽车双向低侧和高侧电压输出电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电流检测放大器专为经成本优化的应用而设计。这些器件是双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 -0.2V 至 26V 范围内的共模电压中感测电流检测电阻器上的压降。该系列器件在四个固定增益器件选项中集成了匹配的电阻器增益网络：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可更大限度地减少增益误差，并降低温漂
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA181A4QDCKRQ1
- 商品编号
- C36509001
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -200mV~26V | |
| 增益 | 200V/V | |
| 带宽(-3db) | 105kHz | |
| 输入偏置电流(Ib) | 6uA | |
| 输入失调电压(Vos) | 100uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±28V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~5.5V | |
| 静态电流(Iq) | 195uA | |
| 输出电流 | 8mA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 功能特性 | 模拟输出接口；双向检测；可编程输出基准电平 |
商品概述
INA181-Q1、INA2181-Q1 和 INA4181-Q1 (INAx181-Q1) 电流检测放大器专为经成本优化的应用而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 26V 范围内的共模电压中感测电流检测电阻器上的压降。INAx181-Q1 系列器件在四个固定增益器件选项中集成了匹配的电阻器增益网络:20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可更大限度地减少增益误差，并降低温漂。这些器件由 2.7V 至 5.5V 单电源供电。单通道INA181-Q1 消耗的最大电源电流为 260μA；而双通道INA2181-Q1 消耗的最大电源电流为 500μA，四通道INA4181-Q1 消耗的最大电源电流为 900μA。INA181-Q1 提供 6 引脚 SOT-23 封装和 SC70 封装。INA2181-Q1 提供 10 引脚 VSSOP 封装。INA4181-Q1 可提供 20 引脚 TSSOP 封装。所有器件选项的额定扩展工作温度范围均为 –40℃ 至 125℃。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1:–40℃ ≤ TA ≤ 125℃
- HBM ESD 分类等级 2
- CDM ESD 分类等级 C6
- 属于功能安全型产品，可提供用于功能安全系统设计的文档
- 共模范围 (VCM):-0.2V 至 26V
- 高带宽:350kHz（A1 器件）
- 输出压摆率:2V/μs
- 双向电流检测功能
- 增益选项:20V/V（A1 器件）、50V/V（A2 器件）、100V/V（A3 器件）、200V/V（A4 器件）
- INA181-Q1 最大静态电流为 260μA
应用领域
- 电机控制
- 电池监测器和平衡器
- 电源管理
- 光控制
