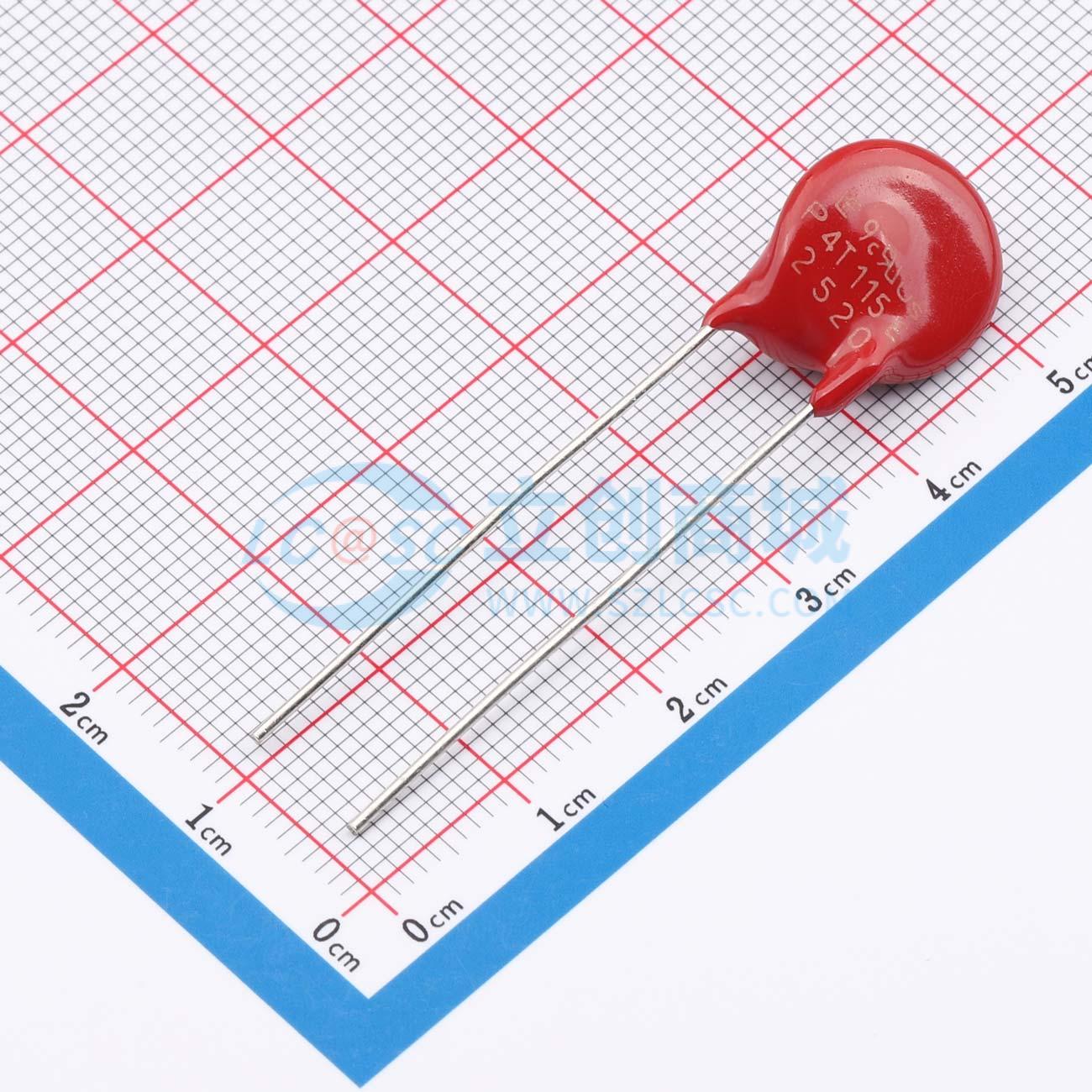

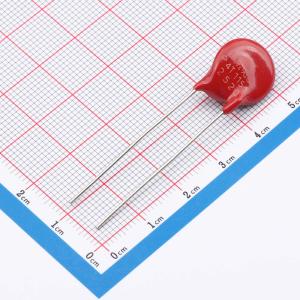

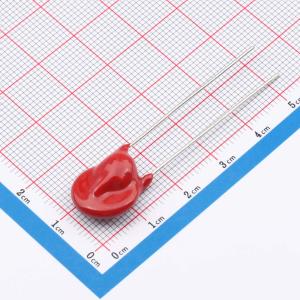

温馨提醒：图片仅供参考，商品以实物为准
TMOV14RP115E
35焦耳 压敏电阻
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TMOV14RP115E
- 商品编号
- C3259904
- 包装方式
- 袋装
- 商品毛重
- 0.387克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 180V | |
| 工作电压(DC) | 150V | |
| 工作电压(AC) | 115V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值浪涌电流 | 6kA | |
| 能量 | 35J | |
| 静态电容 | 1.1nF@1MHz |
商品概述
Littelfuse TMOV 和 iTMOV 热保护压敏电阻代表了集成电路保护领域的新发展。两种版本均由带集成热激活元件的径向引线金属氧化物压敏电阻组成，该元件设计用于在因UL1449中概述的异常过压、限流条件导致过热时断开。TMOV和iTMOV压敏电阻的集成热元件，结合适当的外壳设计，有助于促进浪涌保护器模块符合UL1449标准，适用于线缆连接和永久连接的应用。TMOV和iTMOV压敏电阻由于集成热元件紧邻压敏电阻本体，提供了快速的热响应。集成配置也比大多数分立解决方案具有更低的电感，从而改善了对快速过压瞬变的钳位性能。iTMOV压敏电阻与TMOV压敏电阻的不同之处在于包含第三根引线，用于指示压敏电阻已从电路中断开。该引线便于连接到监控电路。此外，TMOV和iTMOV压敏电阻可进行波峰焊接，从而简化最终产品的组装，并减少与手工焊接操作相关的费用和返工。
商品特性
- 符合RoHS标准，提供无卤素和无铅选项
- 设计旨在促进浪涌保护器产品符合UL1449标准
- 高峰值浪涌电流额定值高达10kA
- 可进行波峰焊接
- 提供标准引线形式和间距选项
- 工作温度范围-55°C至+85°C
- 提供三引线版本用于指示目的
应用领域
- 浪涌保护器产品
- 交流线路电源
- 不间断电源
- 家电
- 逆变器
