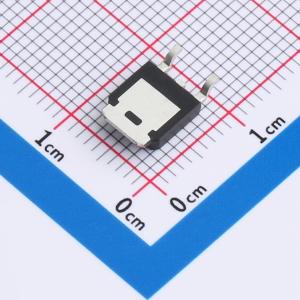

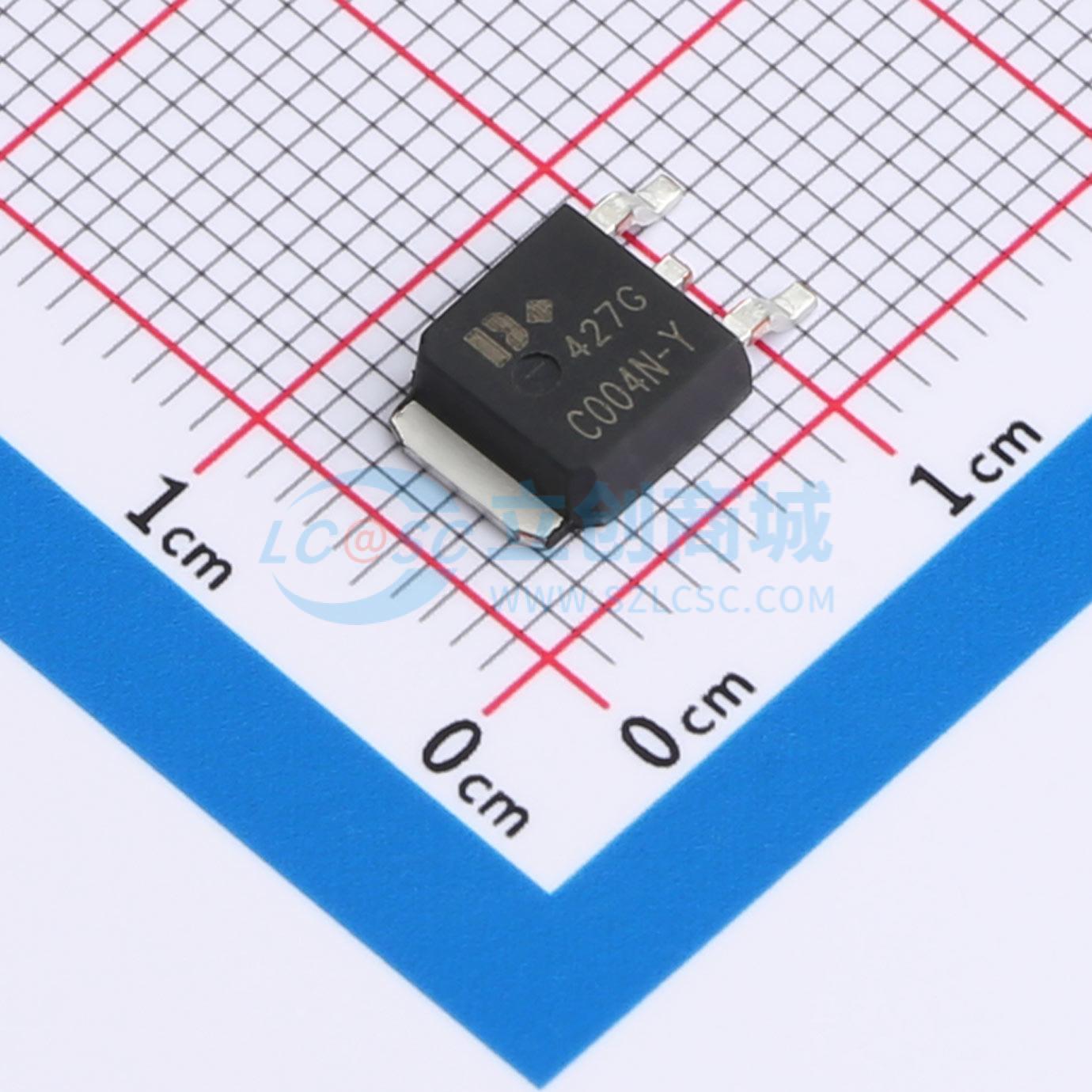

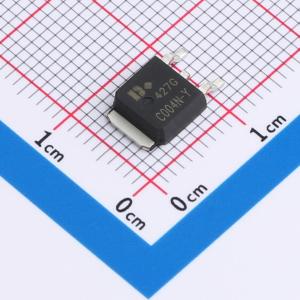

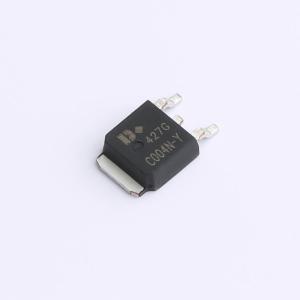

DC004NG-Y
1个N沟道 耐压:30V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管/30V/120A/4mΩ(典型3mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DC004NG-Y
- 商品编号
- C36499186
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.44616克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 4mΩ@10V | |
| 耗散功率(Pd) | 100W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 31.6nC@10V | |
| 输入电容(Ciss) | 4nF | |
| 反向传输电容(Crss) | 530pF@15V | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 530pF |
商品概述
AO4409采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，且栅极电压低至4.5V时仍可正常工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -30 V，ID = -15 A
- 当VGS = 10V时，RDS(ON) < 8.7mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
