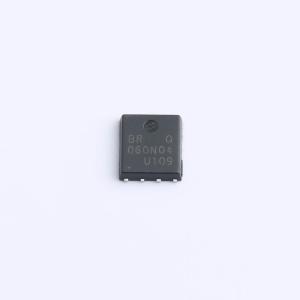

BRCS060N04YMQ
2个N沟道 耐压:40V 电流:60.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AEC-Q101车规场效应晶体管 N沟道
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS060N04YMQ
- 商品编号
- C36499033
- 商品封装
- PDFN5x6-8A
- 包装方式
- 编带
- 商品毛重
- 0.16096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 60.2A | |
| 导通电阻(RDS(on)) | 6.5mΩ@10V | |
| 耗散功率(Pd) | 36W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 27.3nC@10V | |
| 输入电容(Ciss) | 2.3nF | |
| 反向传输电容(Crss) | 130pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 170pF |
商品概述
SOT23-3 塑封封装的 N 沟道 MOS 场效应管。
商品特性
- 漏源电压（V） = 30V
- 漏极电流 = 5.5A（栅源电压 = 20V）
- 导通电阻 < 31mΩ（栅源电压 = 10V）
- 导通电阻 < 43mΩ（栅源电压 = 4.5V）
- 符合 AEC-Q101 标准的高可靠性要求，无卤产品。
应用领域
- 适用于作为负载开关或用于脉宽调制应用，满足汽车应用的严格要求。
