温馨提醒：图片仅供参考，商品以实物为准

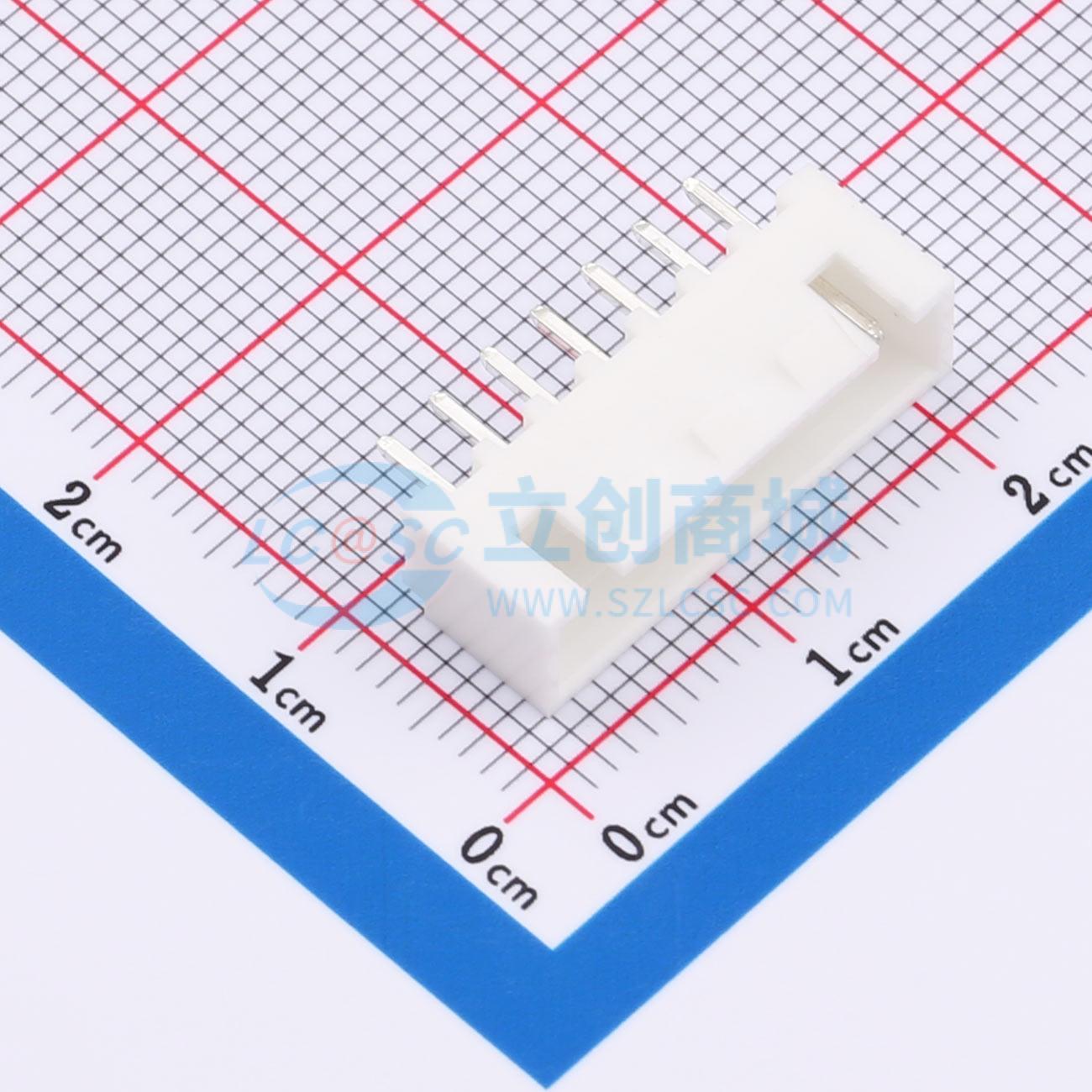

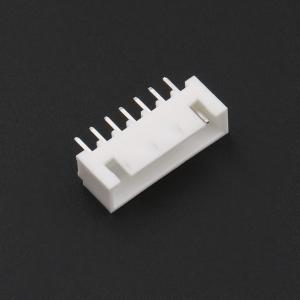

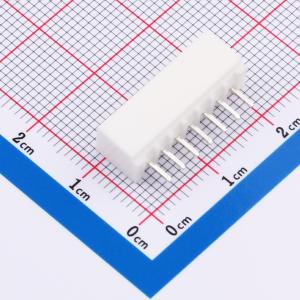

HX XHB2.54-7A
1x7P 间距:2.5mm 直插 系列:XHB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本规范内容适用于普通系列型条形连接器(针座)产品的生产与检验。该产品可在 -40°C 至 +85°C 的环境温度下使用,适用线规为 AWG#28~#22,适用 PC 板厚度为 1.2~1.6mm。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤;接触件无锈蚀、镀层氧化、脱落等现象,相同规格应能互换。
- 品牌名称
- hanxia(韩下)
- 商品型号
- HX XHB2.54-7A
- 商品编号
- C36498951
- 商品封装
- 插件,P=2.5mm
- 包装方式
- 袋装
- 商品毛重
- 0.627克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x7P | |
| 间距 | 2.5mm | |
| 安装方式 | 直插 | |
| 参考系列 | XHB | |
| 总PIN数 | 7P | |
| 排数 | 1 | |
| 每排PIN数 | 7 | |
| 行距 | - | |
| 额定电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | - | |
| X轴-板上底边长度(间距线) | - | |
| Y轴-板上底边宽度 | - |
