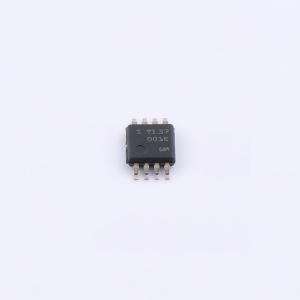

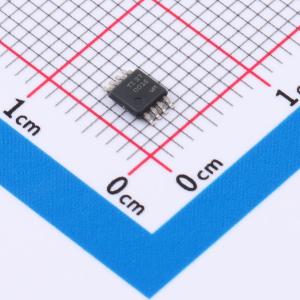

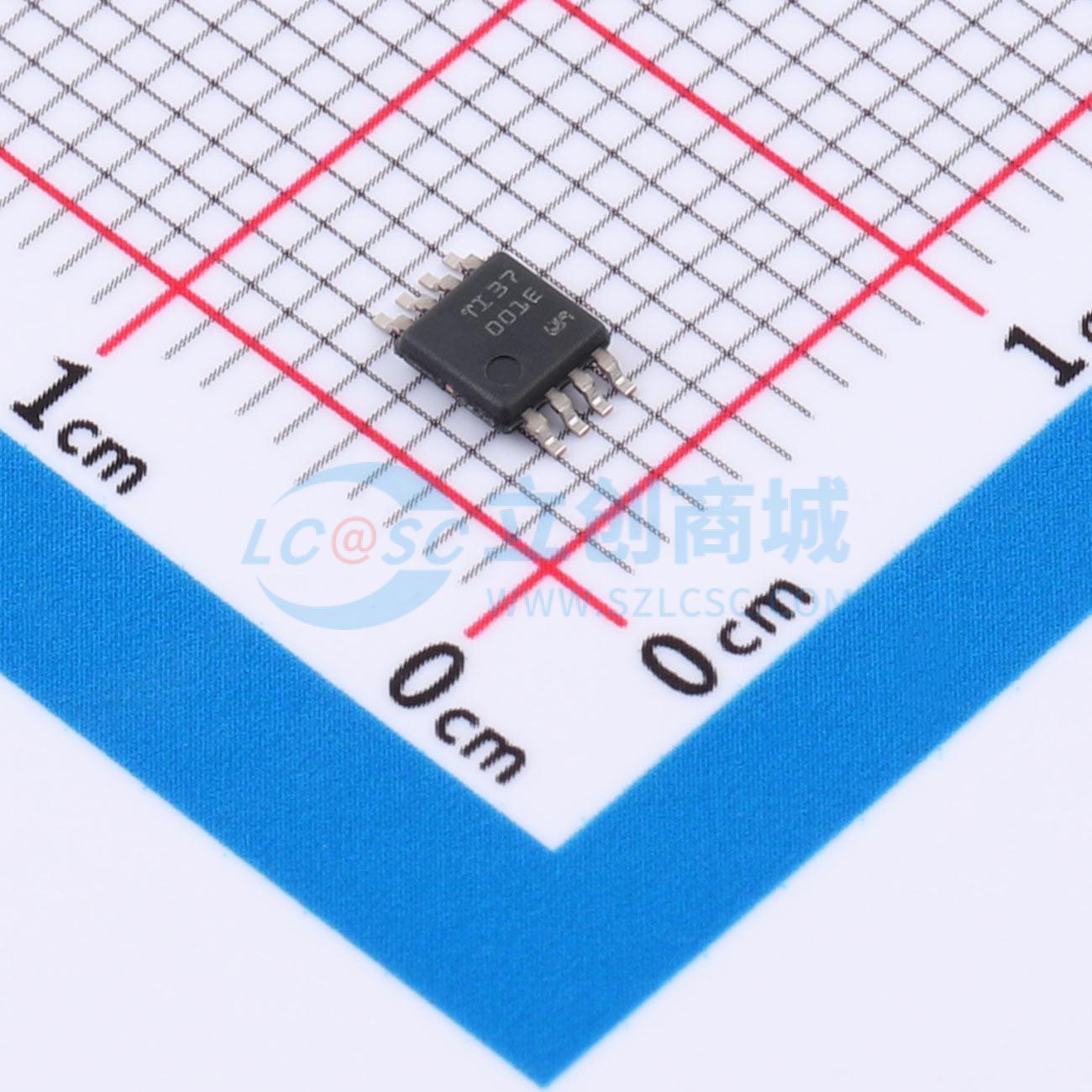

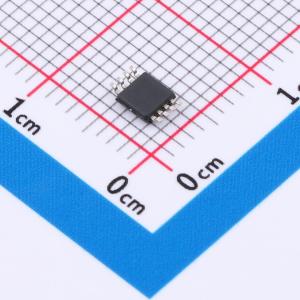

TPS2001EDGKR
限流配电开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于可能遇到大电容负载和短路的应用，如 USB。为需要 1.5A 或 2A 负载的应用提供固定电流限制阈值，在不同封装中提供高或低使能极性选项。当输出负载超过电流限制阈值时，通过恒流模式将输出电流限制在安全水平，在所有条件下提供可预测的故障电流。快速过载响应时间减轻了 2.7V-5.5V 电源在输出短路时提供稳压电源的负担。控制电源开关的上升和下降时间，以最大限度地减少开启和关闭期间的电流浪涌。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2001EDGKR
- 商品编号
- C36388350
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.138776克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2A | |
| 导通电阻 | 70mΩ | |
| 功能特性 | 集成电荷泵；短路保护；反向电流阻断；输出放电功能；软启动；过温保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS20xxE 配电开关系列产品用于诸如 USB 等有可能遇到高容性负载和短路的应用。此系列为需要 1.5A 或 2A 负载的应用提供固定限流阈值，并在不同封装中提供高电平或低电平使能极化选项。当输出负载超过电流限制阈值时，TPS20xxE 系列通过运行在恒定电流模式下来将输出电流限制在安全的水平。这就在所有条件下提供了可预测的故障电流。发生输出短路后，快速过载响应时间有利于缓解 2.7V-5.5V 电源的压力以提供稳定电源。通过控制电源开关的上升时间和下降时间，可最大程度地降低开通和关断期间的电流浪涌。
商品特性
- 单一电源开关系列
- 与现有 TI 开关组合引脚对引脚兼容
- 1.5A 和 2A 额定电流
- 支持 3.3V 和至 5V 电源轨
- ±20% 精确的固定恒定电流限制
- 快速过流响应:2μs
- 抗尖峰脉冲故障报告
- 输出放电
- 反向电流阻断
- 内置软启动
- 环境温度范围:-40℃ 至 85℃
- UL 认证，CB 文件号 E169910
应用领域
- PC 和笔记本电脑
- 游戏
- 电视
- 联网外设和打印机
- 数据中心和企业级计算
- 短路保护
