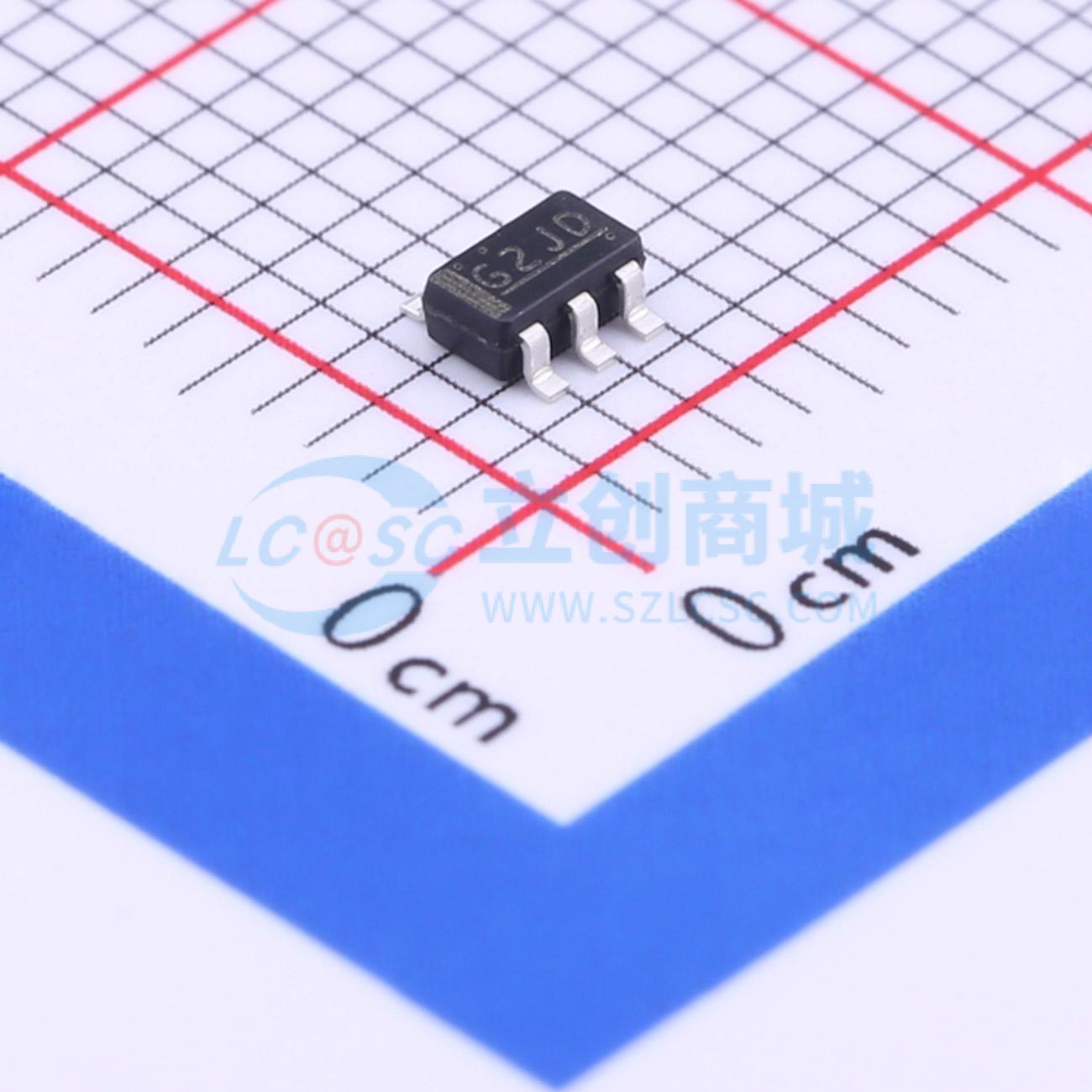

S-8261AAJMD-G2JT2S

S-8261系列内置高精度电压检测电路和延迟电路，是用于锂离子/锂聚合物可充电电池的保护IC。本IC最适合于对1节锂离子/锂聚合物可充电电池组的过充电、过放电和过电流的保护。

• 内置高精度电压检测电路
• 过充电检测电压3.900 V ~ 4.500 V（进阶单位为5 mV，精度±25 mV(25°C)，±30 mV(-5°C ~ +55°C)）
• 过充电滞后电压0.1 V ~ 0.4 V，精度±25 mV，过充电滞后电压可以在0.1 V ~ 0.4 V的范围内，以50 mV为进阶单位进行选择
• 过放电检测电压2.000 V ~ 3.000 V（进阶单位为10 mV，精度±50 mV）
• 过放电滞后电压0.0 V ~ 0.7 V，精度±50 mV，过放电滞后电压可以在0.0 V ~ 0.7 V的范围内，以100 mV为进阶单位进行选择
• 过电流1检测电压0.050 V ~ 0.300 V（进阶单位为10 mV，精度±15 mV）
• 过电流2检测电压0.500 V(固定)，精度±100 mV
• 高耐压(VM端子、CO端子：绝对最大额定值 = 28 V)
• 各种延迟时间只需由内置电路来实现(过充电：tCU、过放电：tDL、过电流1：tiov1、过电流2：tov)（不需外接电容），精度±20%
• 内置三段过电流检测电路(过电流1、过电流2、负载短路)
• 可以选择“允许”／“禁止”向0 V电池充电的功能
• 可以选择休眠功能的“有”／“无”
• 可充电器检测功能、异常充电电流检测功能
• 根据检测VM端子的负电压(典型值 -0.7 V)而解除过放电滞后(充电器检测功能)
• 当DO端子电压处于高电位(High)，VM端子电压低于充电器检测电压(典型值 -0.7 V)时，CO端子的输出将被设置于低电位(Low)(异常充电电流检测功能)
• 低消耗电流
• 工作状态时，典型值3.5 μA，最大值7.0 μA
• 休眠状态时，最大值0.1 μA
• 宽工作温度范围 -40°C ~ +85°C
• 无铅、Sn 100%、无卤素

• 锂离子可充电电池组
• 锂聚合物可充电电池组
