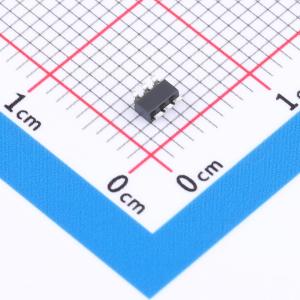

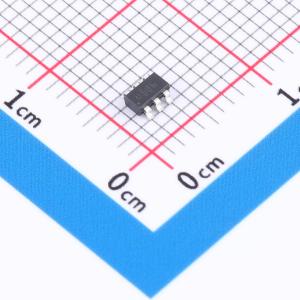

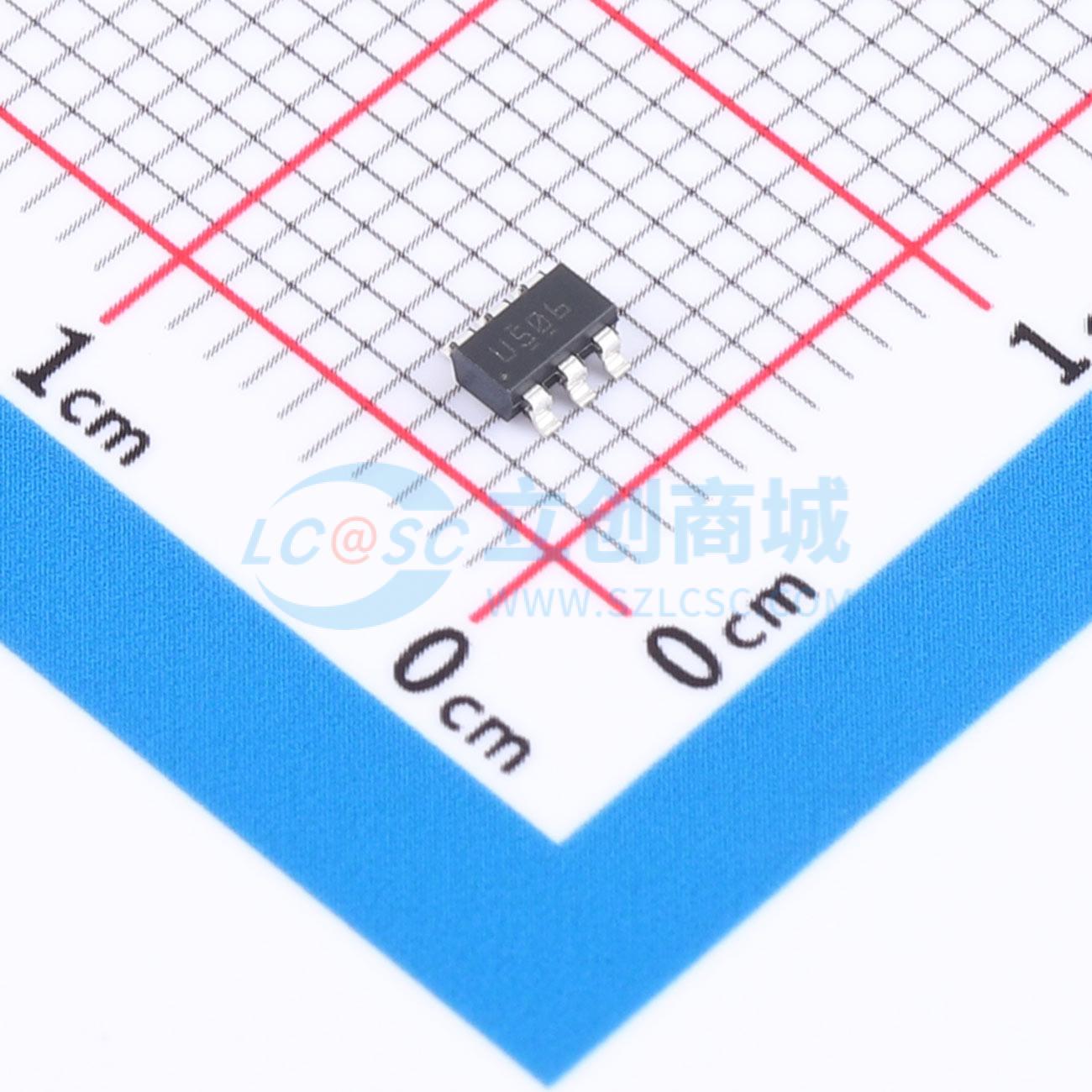

UCC287506DBVR

具有次级侧调节（SSR）功能、适用于离线应用的电流模式反激式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC28750 是一款高度集成且具有连续导通能力的电流模式 PWM 控制器，针对使用光耦合器的高性能、低待机功耗和具有成本效益的离线反激式转换器应用进行了优化。在轻负载条件下，该器件会进入频率折返和突发模式，从而提高轻负载效率。UCC28750 中使用的突发模式算法控制最低有效开关频率，以防在轻负载条件下出现可闻噪声。
品牌名称: TI(德州仪器)
商品型号: UCC287506DBVR
商品编号: C36369874
商品封装: SOT-23-6
包装方式: 袋装
商品毛重: 0.057克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)；过热保护(OPT)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	CCM
	反馈方式	副边反馈

商品概述

UCC28750 是一款高度集成且具有连续导通能力的电流模式 PWM 控制器，针对使用光耦合器的高性能、低待机功耗和具有成本效益的离线反激式转换器应用进行了优化。在轻负载条件下，该器件会进入频率折返和突发模式，从而提高轻负载效率。UCC28750 中使用的突发模式算法控制最低有效开关频率，以防在轻负载条件下出现可闻噪声。频率抖动可提高 EMI 性能，并在正常、频率折返和功率提升运行中有效。 UCC28750 提供多种保护功能，只需极少外部元件即可实现稳定的转换器设计。输出过功率保护 (OPP) 和逐周期过流限制可保护负载和功率级元件免受电应力的影响。过压和欠压锁定（OVLO 和 UVLO）可防止在不必要的输入条件下进行开关。FLT 引脚提供线路欠压检测和保护，或者外部过热和过压保护，具体取决于器件型号。无论何种器件型号，FLT 引脚还用于通过外部控制（下拉至地）禁用器件。 UCC28750 是一款反激式控制器，采用来自次级侧的光耦合器反馈来提供高性能电压调节。控制律可在整个负载范围内实现高效率，从而支持不连续导通模式 (DCM) 和连续导通模式 (CCM) 设计。频率抖动可降低 EMI 能量，并有助于轻松满足 EMI 标准。可编程 FLT 引脚使得控制器能够适应各种保护要求，例如欠压、过压、过热和外部禁用控制。

商品特性

具有内部斜率补偿的稳定连续导通模式 (CCM) 运行
65kHz 或 100kHz 固定频率运行
通过光耦合器进行次级侧调节 (SSR)
频率折返和突发模式，可提高轻载效率
频率抖动，可改善 EMI 性能
栅极拉电流/灌电流能力：300mA/500mA
内部 4ms 软启动
过压和欠压锁定
输出过功率保护 (OPP)
输出短路 (OSC) 保护
输出过压保护 (OVP)
逐周期峰值过流限制
FLT 引脚上的外部过热、过压保护（OTP、OVP）和欠压检测
内部热关断

应用领域

隔离式离线交流/直流电源
电池包和充电器
小型家用电器
大型家电
电网基础设施
电表
串式逆变器
微型逆变器
电力输送
具有 12V 输出的服务器 PSU

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~26V
	开关频率	87kHz~113kHz
	输出电流	2.5A
	最大占空比	80%
