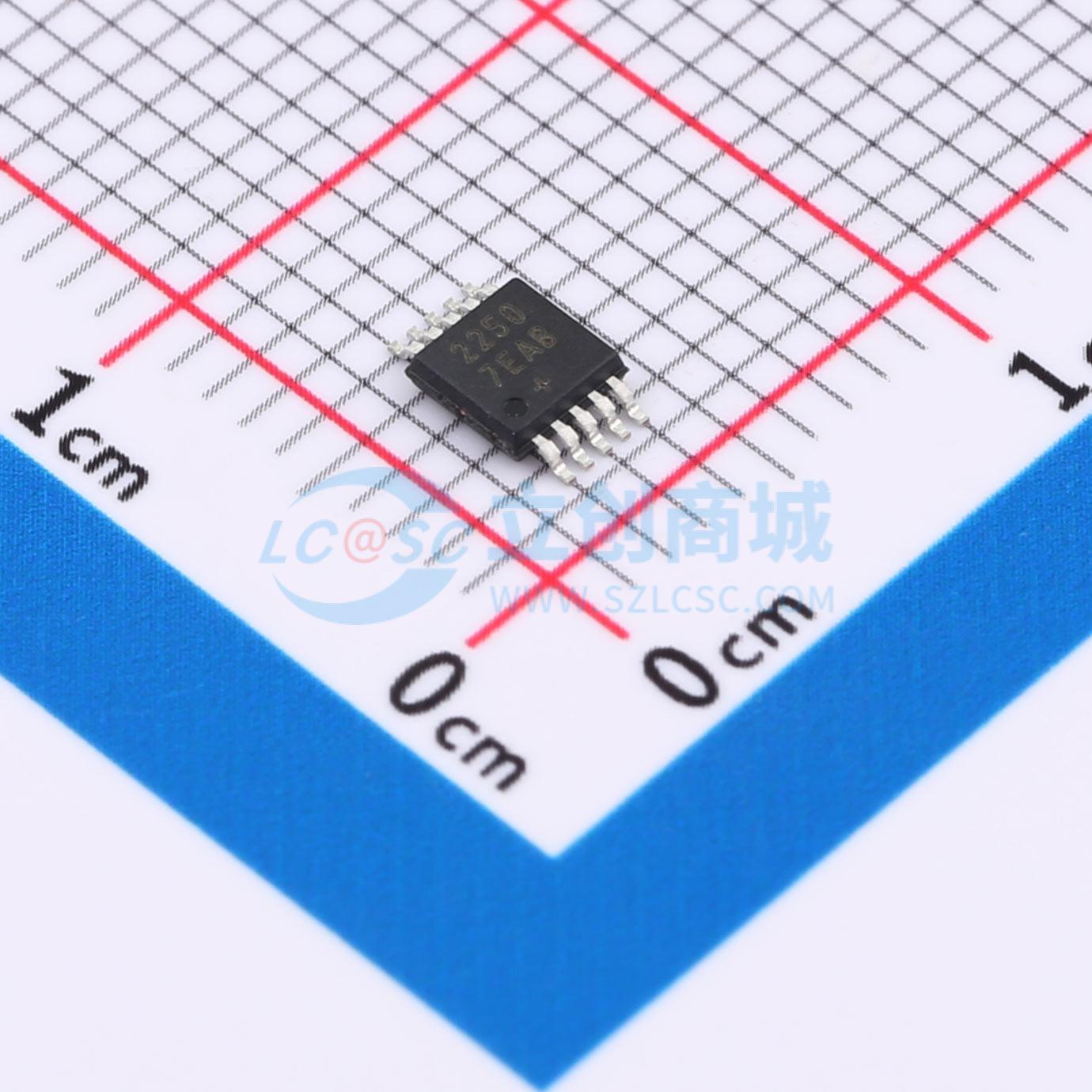

温馨提醒：图片仅供参考，商品以实物为准

MAX22507EAUB+

50Mbps全双工RS-485/RS-422收发器，具有高EFT抗扰性

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 50Mbps全双工RS-485/RS-422收发器，具有高EFT抗扰性，集成热插拔保护和故障安全接收器。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX22507EAUB+
商品编号: C3245865
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.066克(g)

商品参数

商品概述

具备静电放电（ESD）保护功能的RS - 485/RS - 422全双工收发器针对高达50Mbps的高速通信进行了优化。这些收发器集成了热插拔保护和故障安全接收器，当输入信号短路或开路时间超过10μs（典型值）时，可确保接收器输出为逻辑高电平。此外，较大的接收器迟滞特性可提高抗噪能力和信号完整性。它们专为在恶劣的工业环境中运行而设计，针对存在高电磁干扰（EMI）的环境进行了稳健通信优化。 MAX22507E采用10引脚μMAX封装，MAX22508E采用8引脚SOIC封装。μMAX是美信（Maxim）对标行业标准MSOP封装的商标封装。两款收发器的工作温度范围均为 - 40℃至 + 125℃。

商品特性

长距离高速运行
高达50Mbps的数据速率
高接收器灵敏度
宽接收器带宽
对称的接收器阈值
集成保护增强稳健性
-15V至 + 15V共模范围
±15kV静电放电保护（人体模型）
±7kV IEC 61000 - 4 - 2气隙静电放电保护
±6kV IEC 61000 - 4 - 2接触放电静电放电保护
承受 ± 4kV以上的电快速瞬变脉冲群（EFT）
驱动器输出具备短路保护
适用于多种不同应用
3V至5.5V电源范围
低至5μA（最大值）的关断电流（MAX22507E）
总线最多允许连接200个收发器
提供10引脚μMAX封装（MAX22507E）和8引脚SOIC封装（MAX22508E）
-40℃至 + 125℃工作温度范围

应用领域

运动控制
编码器接口
现场总线网络
工业控制系统
背板总线

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	3V~5.5V
	数据速率	50Mbps
	静电保护	±15kV
	工作温度	-40℃~+125℃
