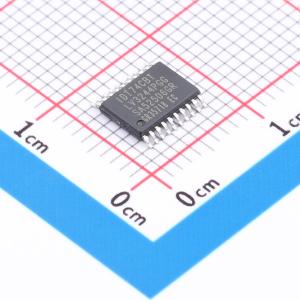

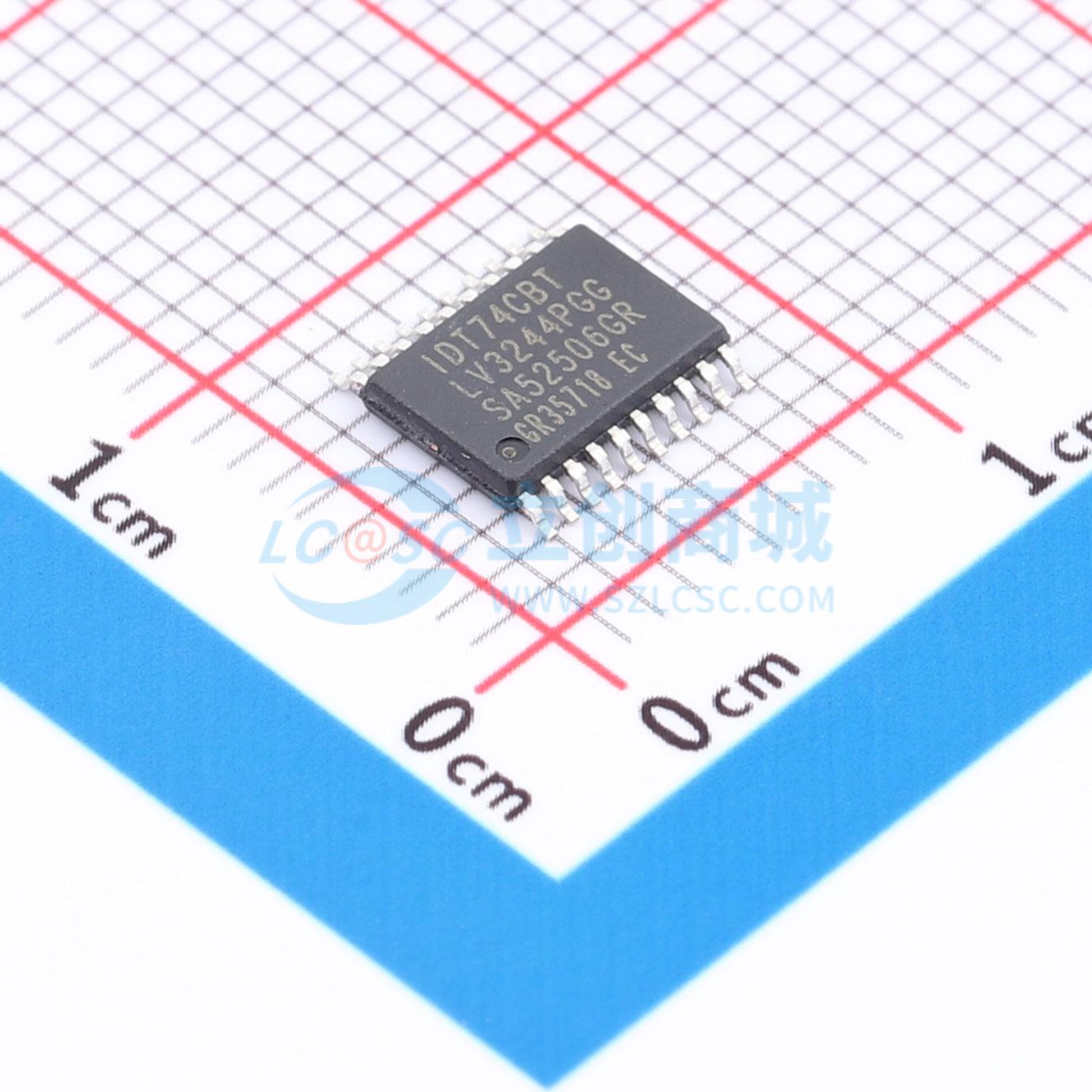

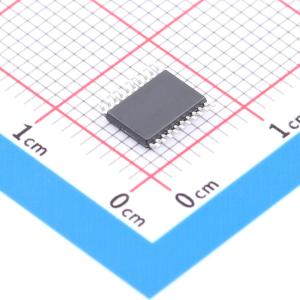

74CBTLV3244PGG

低电压八进制总线开关，适用于数据总线异步通信，具备断电隔离、过压耐受等特性

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: RENESAS(瑞萨)/IDT
商品型号: 74CBTLV3244PGG
商品编号: C3241675
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.246克(g)

商品参数

	属性	参数值
	传播延迟(tpd)	0.25ns@3.3V,50pF
	静态电流(Iq)	10uA
	功能特性	断电保护；输出使能高阻

商品概述

八进制总线开关具有标准 244 引脚排列。CBTLV3244 专为数据总线之间的异步通信而设计。每四个开关一组，由一个输出使能 (OE) 控制。当 OE 为低电平时，这四个总线开关导通，端口 A 连接到端口 B。当 OE 为高电平时，这四个总线开关关断，端口 A 和端口 B 之间呈现高阻抗。为确保在上电或断电期间处于高阻抗状态，两个 OE 都应通过上拉电阻连接到 VCC。

商品特性

引脚排列与标准 '244 逻辑产品兼容
5Ω A/B 双向开关
断电条件下实现隔离
过压容限
闩锁性能超过 100mA
VCC = 2.3V - 3.6V，正常范围
静电放电 (ESD) 性能：符合 MIL-STD-883 方法 3015 标准，大于 2000V；采用机器模型 (C = 200pF, R = 0) 测试时大于 200V
提供 QSOP 和 TSSOP 封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	工作电压	2.3V~3.6V
	输入数/输出数	8/8
	工作温度	-40℃~+85℃
