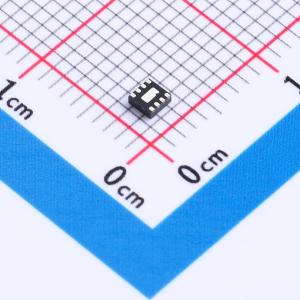

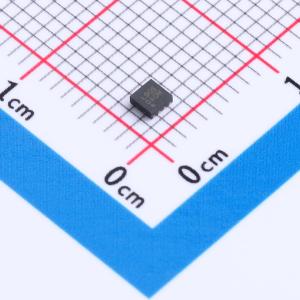

温馨提醒：图片仅供参考，商品以实物为准
TPL9053AD-DF4R-S
600mV~5.3V 500mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是500-mA高PSRR、超低噪声和低压差线性稳压器，具有高输出精度。支持通过外部电阻分压器调节0.6V至5.3V的输出电压，并使用4.7 μF或更大的陶瓷输出电容时保持稳定。具有高PSRR，在1 kHz时为89 dB，超低噪声为5.7 μVRMS，适用于前级电源噪声较大的对噪声敏感的应用，如高性能模拟设备或高清成像设备。输出短路保护和热过载保护电路提高了重载条件下的可靠性。提供DFN2X2-8封装，保证工作结温范围 (TJ) 为 -40℃ 至 +125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL9053AD-DF4R-S
- 商品编号
- C36301542
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 600mV~5.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 89dB@(1kHz) | |
| 压差 | 150mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 130uA | |
| 噪声 | 5.7uVrms | |
| 功能特性 | 反极性电流保护；使能控制；工作状态指示；过流保护；短路保护；噪声旁路端子；热关断；内置软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPL9053-S系列产品是具备高输出精度、500mA高电源抑制比、超低噪声和低压差的线性稳压器。该系列产品支持通过外部电阻分压器在0.6V至5.3V范围内调节输出电压，并能与4.7μF或更大的陶瓷输出电容稳定工作。TPL9053-S系列产品具有高电源抑制比，在1kHz下为89dB，同时具备5.7μVRMS的超低噪声。这些特性使其非常适合对噪声敏感且前级电源噪声较大的应用，例如高性能模拟器件或高清晰度成像设备。输出短路保护和热过载保护电路提高了重负载条件下的可靠性。TPL9053-S系列产品提供DFN2X2-8封装，保证工作结温范围为-40℃至+125℃。
商品特性
- 输入电压范围：1.7 V 至 5.5 V
- 输出电压范围：0.6 V 至 5.3 V
- 在线路调整率、负载调整率和工作温度范围内，输出精度为 ±1.5%
- 最大输出电流：500 mA
- 低压差电压：在500 mA时典型值为150 mV
- 高电源抑制比：在1 kHz时为89 dB， 在100 kHz时为63 dB， 在1 MHz时为55 dB
- 输出电压噪声：5.7 μVRMS
- 优异的瞬态响应
- 与4.7 μF或更大的陶瓷输出电容保持稳定
- 过流和过热保护
- 输出反向电流保护
- 结温范围：-40℃ 至 +125℃
- 封装选项：DFN2X2-8
应用领域
- 便携式和电池供电设备
- 手机和平板电脑
- 数码相机和音频设备电源
- 视频监控
