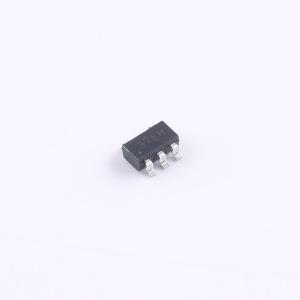

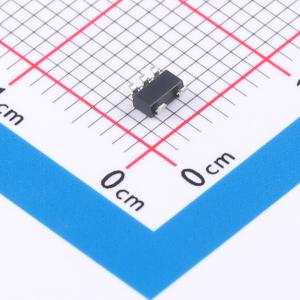

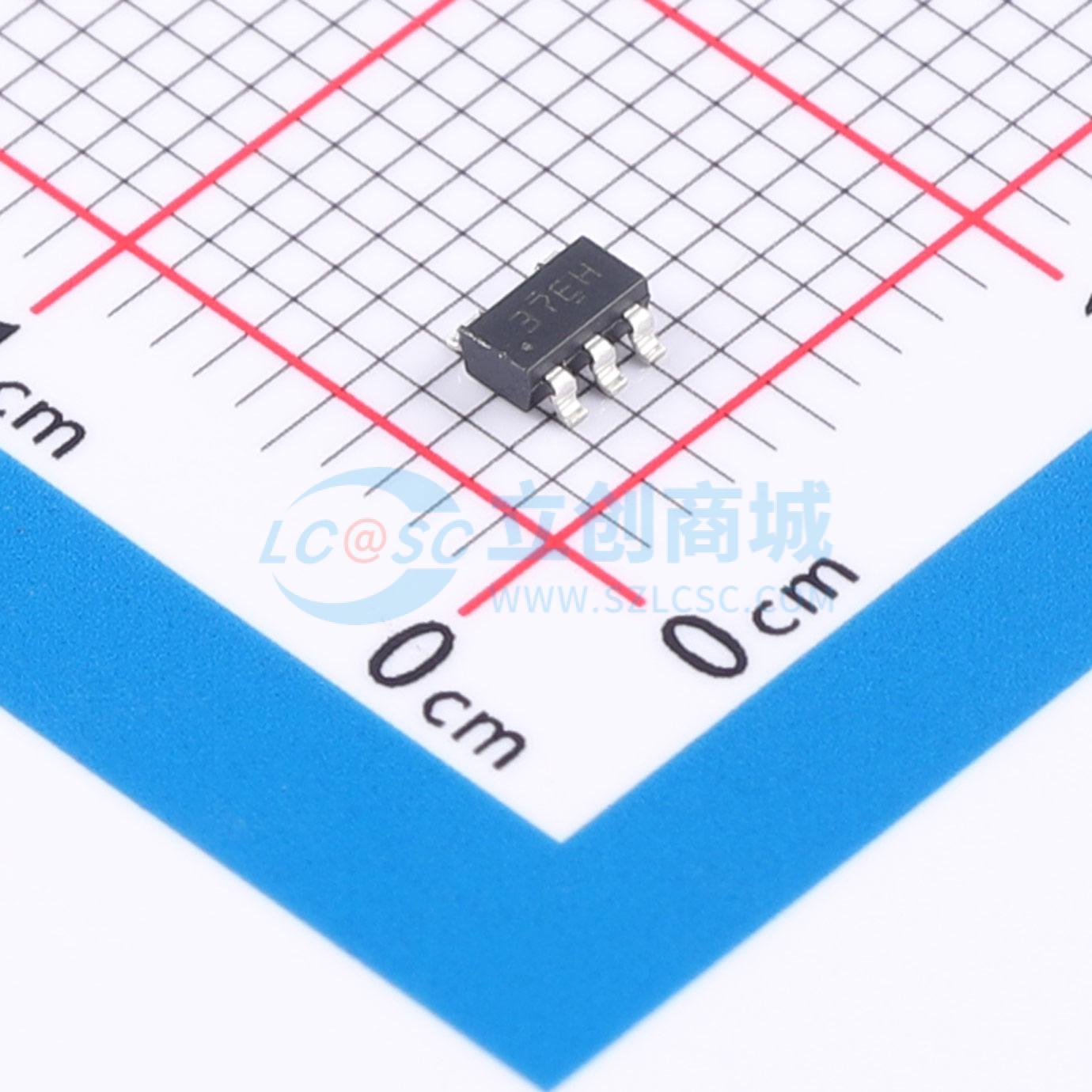

TPS7B92018DBVR

1.8V 300mA 40V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7B92 低压降 (LDO) 线性稳压器是一款低静态电流器件。TPS7B92 在小型化封装中提供宽输入电压范围（高达 40V）、宽输出范围和低功耗运行。对于可调配置，宽输出范围高达 VIN-VDO；对于固定配置，宽输出范围高达 12V。
品牌名称: TI(德州仪器)
商品型号: TPS7B92018DBVR
商品编号: C36290071
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS7B92 低压降 (LDO) 线性稳压器是一款低静态电流器件。TPS7B92 在小型化封装中提供宽输入电压范围（高达 40V）、宽输出范围和低功耗运行。对于可调配置，宽输出范围高达 VIN - VDO；对于固定配置，宽输出范围高达 12V。 TPS7B92 经过优化，可为电池供电应用的微控制器和其他低功耗负载供电。TPS7B92 在输出电容范围介于 1.0 μF 至 47 μF 之间时可保持稳定。 TPS7B92 具有低静态电流（通常为 1.8 μA），非常适合由电池供电且要求极低空闲功率耗散的常开系统。 TPS7B92 LDO 在 150 mA 负载电流下支持典型值为 900 mV 的低压降。TPS7B92 还具有内部软启动功能，可在启动期间降低浪涌电流。内置折返过流限制保护和热关断有助于在发生负载短路或故障条件时保护稳压器。 TPS7B92 采用 2.9 mm × 2.8 mm、5 引脚 SOT - 23(DBV) 封装（对于固定和可调输出）。

商品特性

输入电压范围：2.5V 至 40V
可配置的输出电压选项：
- 固定：1.2V 至 12V
- 可调节：1.205V 至 VIN - VDO
输出电流：300 mA
超低静态电流：Iout = 0mA 时为 1.8 μA
输出电容器 ≥ 1.0 μF 时保持稳定
高电源抑制比 (PSRR)：
- 1kHz 时为 70dB
- 100kHz 时为 43dB
折返电流限制
过热保护
封装：5 引脚 SOT - 23 (DBV)
工作结温： - 40℃ 至 + 125℃

应用领域

家庭和楼宇自动化
零售自动化和支付
电网基础设施
医疗应用
照明应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB；43dB@(100kHz)
	压差	3.7V@(300mA)

	属性	参数值
	静态电流(Iq)	1.8uA
	噪声	525uVrms
	特性	软启动；过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
