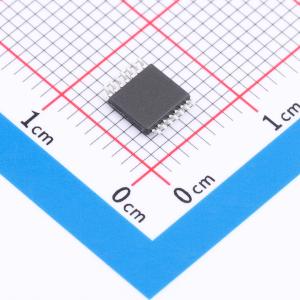

LX3302AQPW-TR-EASY

智能传感器接口产品

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 设计用于处理基于线性可变差动变压器 (LVDT) 原理的电感式传感器，该产品集成了两个完整的模拟通道、振荡器/激励器、32 位 RISC 处理器、非易失性配置存储器和四个可编程 I/O，支持多种接口选项。此外，该产品在电源、接地和系统接口引脚上提供内部 8kV (HBM) ESD 保护，无需外部保护组件。在典型操作中，来自电感式传感器的输入经过调理、解调并转换为 13 位值。MCU 处理这些值，以产生具有 12 位精度（模拟、PSI5 或 SENT 输出）或 13 位精度（PWM 输出）的线性化测量值。内部非易失性存储器允许用户配置 IC 内的各种参数，包括八个校准点、起点/终点以及低和高平台电平。内部非易失性存储器通过 VIN 电源引脚进行配置，这使得传感器组件无需额外的编程引脚即可进行配置
品牌名称: MICROCHIP(美国微芯)
商品型号: LX3302AQPW-TR-EASY
商品编号: C3237416
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.203032克(g)

商品参数

商品概述

LX3302是Microsemi新型智能传感器接口产品系列的第二代成员。该器件专为处理基于线性可变差动变压器原理的感应式传感器而设计，集成了两个完整的模拟通道、振荡器/激励器、32位RISC处理器、非易失性配置存储器以及四个可编程I/O，支持多种接口选项。此外，LX3302在电源、地和系统接口引脚上提供内部8kV人体模型静电放电保护，无需外部保护元件。在典型操作中，来自感应式传感器的输入经过调理、解调并转换为13位数值。微控制器处理这些数值以产生线性化的测量值，精度可达12位或13位。内部非易失性存储器允许用户配置集成电路内的各种参数。除了传统的模拟和脉宽调制输出外，LX3302还包括完全兼容的单边半字节传输接口和外围串行接口，以支持新一代汽车控制器。LX3302包含集成的诊断功能，可定期监控集成电路内的各项功能，并报告超出规定参数的情况。该器件符合ISO26262标准，适用于汽车安全完整性等级C的应用。该器件采用14引脚TSSOP封装，设计用于恶劣环境，支持在-40°C至150°C范围内工作，并保持全功能至175°C。LX3302通过了AEC-Q100 0级认证。

商品特性

嵌入式32位处理引擎，具有12 KB程序存储器
两个带集成解调器的传感器输入通道
内部振荡器，频率范围为1至5 MHz
双13位模数转换器，采样速率高达2kHz
用户可编程的32 x 16位非易失性配置存储器
线性化算法，具有八个用户定义的线性化点、可编程的起点和终点、可编程的低和高平台电平
多种诊断功能
主机接口：模拟、脉宽调制、外围串行接口和单边半字节传输
电源、地和多路复用引脚上具有8kV人体模型静电放电保护
4.5V至5.6V输入电压；10mA典型工作电流
工作温度范围为-40°C至150°C，通过AEC-Q100 0级认证

应用领域

汽车应用
工业应用
商业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	PIC
	CPU最大主频	32MHz
	CPU位数	8 Bit
	程序存储容量	12KB
	程序存储器类型	ROM

	属性	参数值
	RAM容量	512Byte
	I/O数量	4
	工作电压	4V~6V
	工作温度	-40℃~+150℃
	功能特性	内置通用定时器
