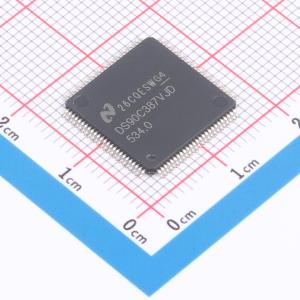

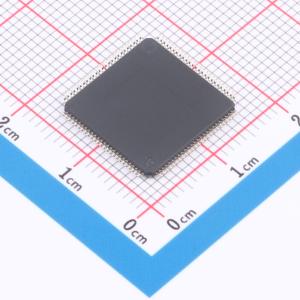

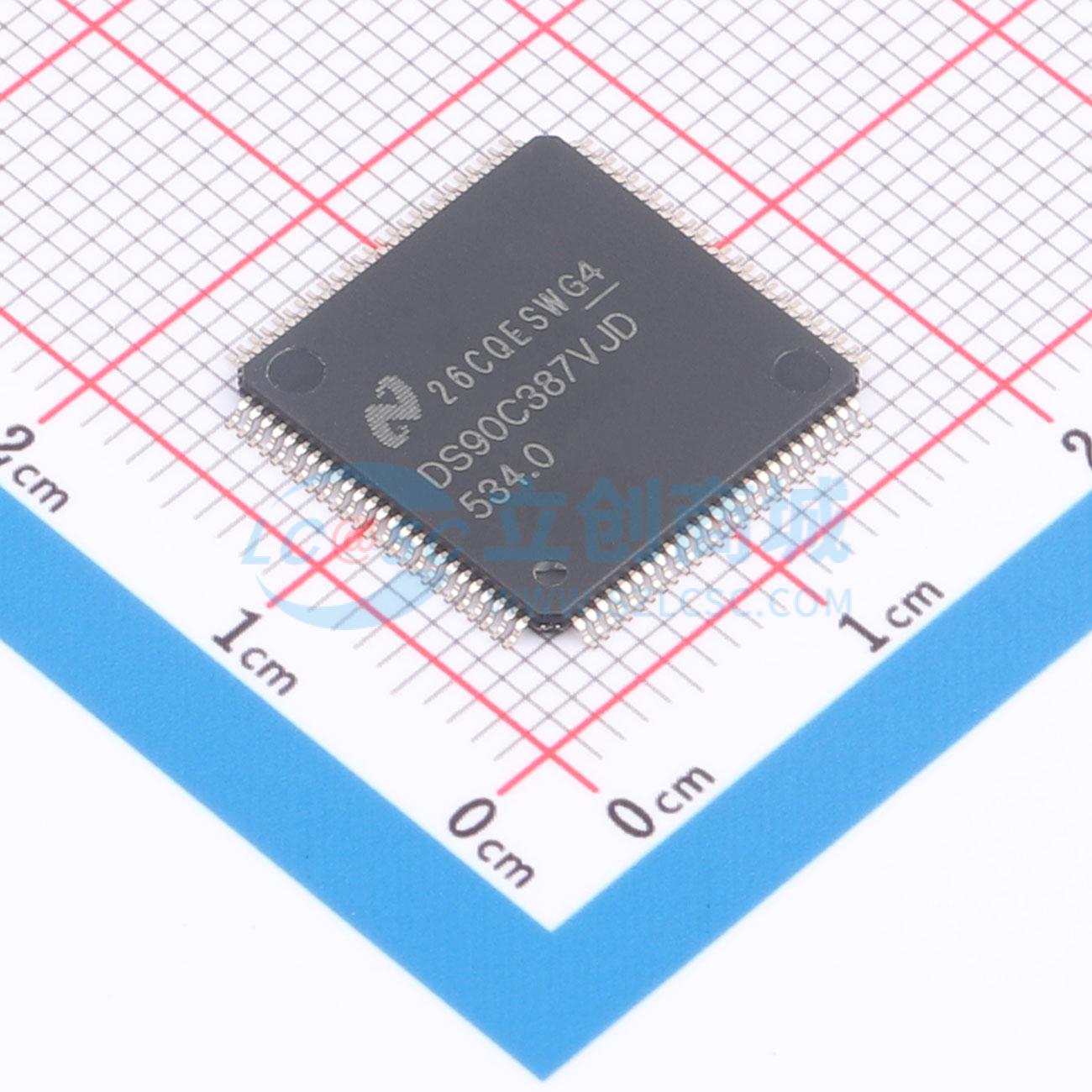

DS90C387VJD/NOPB

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS90C387 +3.3V 双像素 LVDS 显示接口 (LDI)-SVGA/QXGA 变送器
品牌名称: TI(德州仪器)
商品型号: DS90C387VJD/NOPB
商品编号: C3235914
商品封装: TQFP-100(14x14)
包装方式: 托盘
商品毛重: 15.62克(g)

商品概述

DS90C387、DS90CF388是双像素LVDS显示接口，对应的发送器/接收器对设计用于支持主机与平板显示器之间最高达QXGA分辨率的双像素数据传输。发送器将48位双像素24位颜色的CMOS/TTL数据转换为8路LVDS低压差分信号数据流，控制信号在消隐间隔发送。在最大112MHz双像素速率下，LVDS数据线速率为672Mbps，总吞吐量可达5.38Gbps。该产品支持另外两种工作模式：24位颜色单像素数据最高可按170MHz速率输入发送器，该模式下发送器提供单像素转双像素转换，输出LVDS时钟速率最高为85MHz；第三种模式支持与FPD-Link设备互操作。该芯片组相比前代产品提升了带宽支持能力，可驱动更长线缆，通过多项改进实现性能提升：提升带宽，最高像素时钟速率提升至112(170)MHz，提供8路串行LVDS输出；通过用户可选预增强功能增强线缆驱动能力，预增强可在信号跳变时提供额外输出电流，抵消线缆负载效应；提供周期间直流平衡，减少码间干扰ISI。结合预增强与直流平衡，可在线缆的接收器端提供低失真眼图；新增线缆去偏移能力，可对线对对偏移进行处理，范围为±1个LVDS数据位时间，最高支持80MHz时钟速率，性能改进使产品可驱动长度5米以上的线缆。该芯片组可解决高分辨率平板应用的EMI和线缆尺寸问题，基于LVDS技术提供可靠接口，可满足高分辨率面板所需带宽，同时延长位时间，保持较低时钟速率以降低EMI和屏蔽要求。器件内置有限的ESD保护，存储或操作过程中应将引脚短接或将器件放置在导电泡沫中，防止MOS门极发生静电损坏。

商品特性

符合数字显示接口OpenLDI规范
DS90C387支持32.5~112/170MHz时钟，DS90CF388支持40~112MHz时钟
支持SVGA至QXGA范围的面板分辨率
可驱动长距离低成本线缆
最高带宽可达5.38Gbps
预增强功能可降低线缆负载效应
发送器提供直流平衡数据传输，减少ISI失真
接收器输入端可对线对间偏移进行去偏移处理，范围为±1个LVDS数据位时间，最高支持80MHz时钟速率；线对内偏移容限为300ps
双像素架构支持对接图形用户接口与时序控制器，可选单像素发送器输入支持单像素图形用户接口
发送器可抑制周期间抖动
数据与控制输入引脚支持5V容限
可编程发送器数据与控制选通选择，支持上升沿或下降沿选通
支持向后兼容配置选择FPD-Link
可选第二路LVDS时钟，向后兼容FPD-Link
直流平衡模式下支持两路额外的用户自定义控制信号
符合ANSI/TIA/EIA-644-1995 LVDS标准
内置有限ESD保护

应用领域

高分辨率平板显示领域
数字显示接口数据传输

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	8
	接收器数	0

	属性	参数值
	工作电压	3V~3.6V
	数据速率	4.76Gbps
	功能特性	直流平衡
