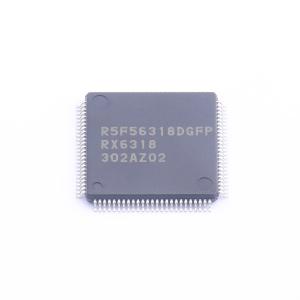

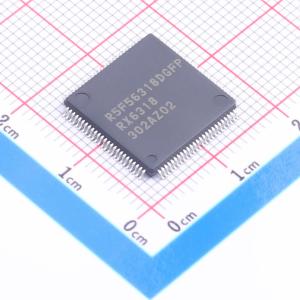

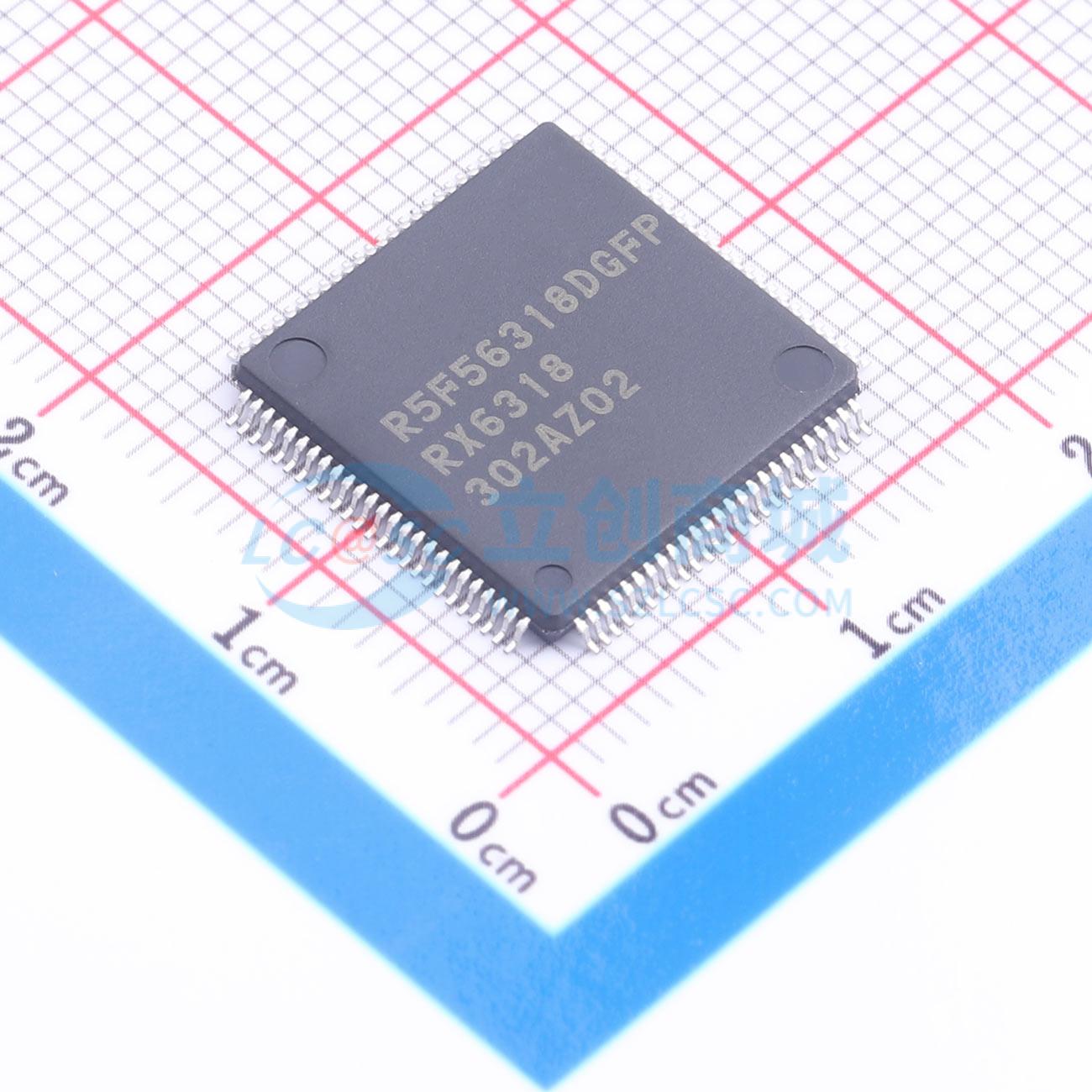

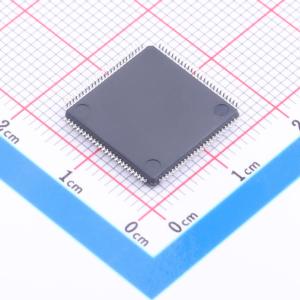

R5F56318DGFP#V0

100 MHz 32位RX微控制器，片上浮点单元，165 DMIPS，高达2 MB闪存，多种通信接口，包括以太网MAC、全速USB 2.0主机/功能/OTG接口、CAN、10位和12位A/D转换器、实时时钟。

• RX63N组产品包含以太网控制器，而RX631组产品不包含。
• 32位RX CPU内核：最大操作频率100 MHz，在100 MHz下可达165 DMIPS，支持单精度32位IEEE-754浮点，具有两种乘积累加单元，32位乘法器（最快指令执行周期为1个CPU时钟周期），除法器（最快指令执行周期为2个CPU时钟周期），快速中断，采用5级流水线的CISC哈佛架构，可变长度指令实现超紧凑代码，支持内存保护单元（MPU），提供JTAG和FINE（两线）调试接口。
• 低功耗设计与架构：单电源供电（2.7 V至3.6 V），低功耗：支持所有外设功能的产品仅消耗500 μA/MHz，RTC可从专用电源供电（最小操作电压2.3 V），提供四种低功耗模式。
• 片上主闪存，无等待状态：支持无ROM版本和高达2 MB的ROM版本（仅RX631组支持无ROM/256 KB/384 KB/512 KB），100 MHz操作，10 ns读取周期（无等待状态），容量从768 KB到2 MB，用户代码可通过板上或板外编程。
• 片上数据闪存：无ROM或32 KB ROM（可重复编程高达100,000次），编程/擦除作为后台操作（BGO）。
• 片上SRAM，无等待状态：64 KB/128 KB/192 KB/256 KB SRAM，用于指令和操作数，可在深度软件待机时提供备份。
• DMA：DMAAC：四个通道；DTC-EXDMAC：两个通道；以太网控制器专用DMAC：单通道。
• 复位和电源管理：上电复位（POR），带电压设置的低电压检测（LVD）。
• 时钟功能：外部晶体振荡器或内部PL1，操作频率4至16 MHz；内部125 kHz LOCO和50 MHz HOCO；用于IWDT的125 kHz时钟。
• 实时时钟：调整功能（30秒、闰年和误差），时间捕获功能（响应外部引脚事件信号输入捕获时间）。
• 独立看门狗定时器：125 kHz LOCO时钟操作。
• 用于符合IEC60730的有用功能：振荡停止检测、频率测量、CRC、IWDT、A/D转换器自诊断功能等。
• 各种通信接口：以太网MAC（1）（RX631组产品中无）；主机/功能或OTG控制器（1）和功能控制器（1）支持全速USB 2.0传输；CAN（符合ISO11898-1），包含32个邮箱（最多3个模块）；具有多种功能的SCI（最多13个）；可选择异步模式、时钟同步模式、智能卡接口模式、简化SPI、简化I2C和扩展串行模式；I2C总线接口，传输速率高达1 Mbps（最多4个）；用于高速传输的RSPI（最多3个）；并行数据捕获单元（PDC）（1）（适用于512 KB/384 KB/256 KB闪存，带177引脚、176引脚、145引脚和144引脚）。
• 外部地址空间：用于高速数据传输的总线（最大操作频率50 MHz）；8个CS区域（8 × 16 MB）；每个区域可选择多路复用总线或独立总线；每个区域可选择8位、16位或32位总线空间；独立SDRAM区域（128 MB）。
• 最多20个扩展功能定时器：16位MTU2：输入捕获、输出比较、PWM波形输出、相位计数模式（6通道）；16位TPU2：输入捕获、输出比较、相位计数模式（12通道）；8位TMR（4通道）；16位比较匹配定时器（4通道）。
• 用于1 MHz操作的A/D转换器：最多21×12位通道，包含1个采样保持电路；最多8×10位通道，包含1个采样保持电路；A/D转换结果相加（12位转换器）；自诊断（10位转换器）。
• 10位D/A转换器：2通道。
• 用于测量芯片内部温度的温度传感器。
• DEU：AES加密和解密功能；128/192/256位密钥长度；ECB/CBC模式。
• 寄存器写保护可保护重要寄存器中的值不被覆盖。
• 最多134个通用I/O引脚：5 V容差、开漏输入上拉、可切换驱动能力。
• ID：每个芯片提供16字节ID代码（仅G版本）。
• 操作温度范围：D版本：-40至+85°C；G版本：-40至+105°C。
