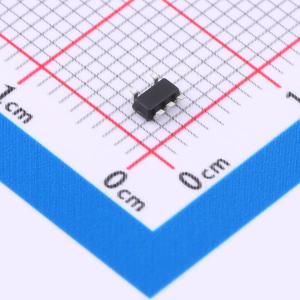

温馨提醒：图片仅供参考，商品以实物为准
ZXCT1081E5TA
高压高侧电流监测器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ZXCT1081是一款增益为10的高端电流检测监视器，具备电压输出功能。使用该器件在检测负载电流时无需中断接地层。其输入电压范围宽，从40V低至3V，适用于多种应用场景，包括采用24V至28V工业电源轨的系统以及电源
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXCT1081E5TA
- 商品编号
- C397969
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | 3V~40V | |
| 增益 | 10V/V | |
| 带宽 | 75kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 35mV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | 0.15V | |
| 最大电源宽度(Vdd-Vss) | - |
| 属性 | 参数值 | |
|---|---|---|
| 单电源 | 4.5V~12V | |
| 双电源(Vee ~ Vcc) | - | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 1mA | |
| 输入失调电压温漂(Vos TC) | - | |
| 输入失调电流(Ios) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | 75dB | |
| 噪声密度(eN) | - |
