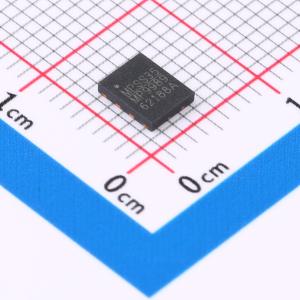

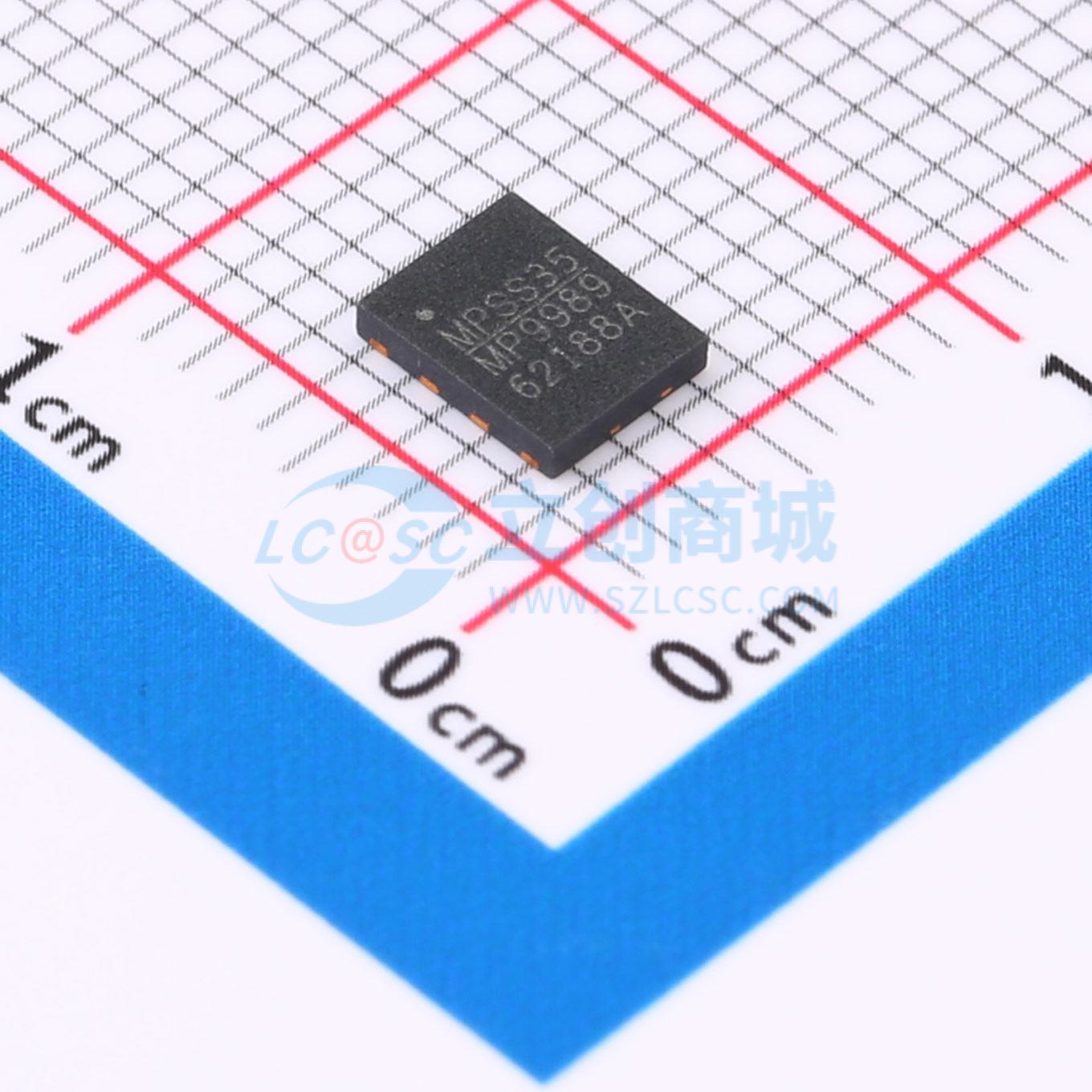

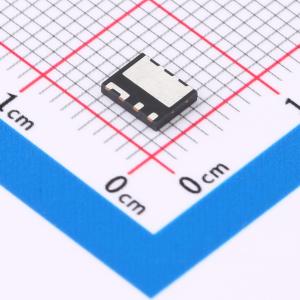

MP9989GV-Z
集成100V MOSFET且无需辅助绕组的CCM/DCM反激式理想二极管
SMT扩展库PCB免费打样
- 描述
- MP9989 是一款用于反激式转换器的快速关断智能整流器，集成了一个 100V 的 MOSFET。它可以替代二极管整流器，以提高效率和功率密度。该芯片将内部功率开关的正向压降调节至 40mV，并在漏源电压反转之前关断
- 品牌名称
- MPS(芯源)
- 商品型号
- MP9989GV-Z
- 商品编号
- C3233157
- 商品封装
- QFN-8(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 理想二极管 | |
| 通道数 | 1 | |
| 最大连续电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~13V | |
| 导通电阻 | 10Ω | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP9989 是一款用于反激式转换器的快速关断智能整流器，集成了一个 100V MOSFET。它可以替代二极管整流器，以实现更高的效率和功率密度。该芯片将内部功率开关的正向压降调节至 40mV，并在漏源电压反转之前关断。 MP9989 无需辅助绕组即可自行产生电源电压，这使其适用于对输出电压要求较低的充电器应用或任何其他采用高端配置的适配器应用。内部振铃检测电路可防止 MP9989 在不连续导通模式 (DCM) 或准谐振操作期间误开启。 MP9989 提供 SOIC - 8 和 QFN4x5 - 8 封装。
商品特性
- 集成 100V/10mΩ MOSFET
- 宽输出范围，低至 0V
- 高端或低端整流无需辅助绕组
- 振铃检测可防止 DCM 操作期间误开启
- 符合能源之星标准
- 静态电流 110μA
- 支持 DCM、CCM 和准谐振操作
- 提供 SOIC - 8 和 QFN4x5 - 8 封装
应用领域
- 笔记本电脑适配器
- QC 和 USB PD 充电器
- 高效反激式转换器
