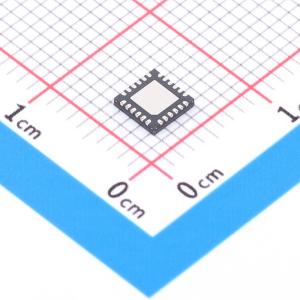

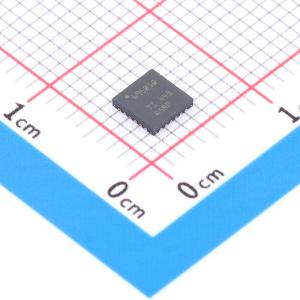

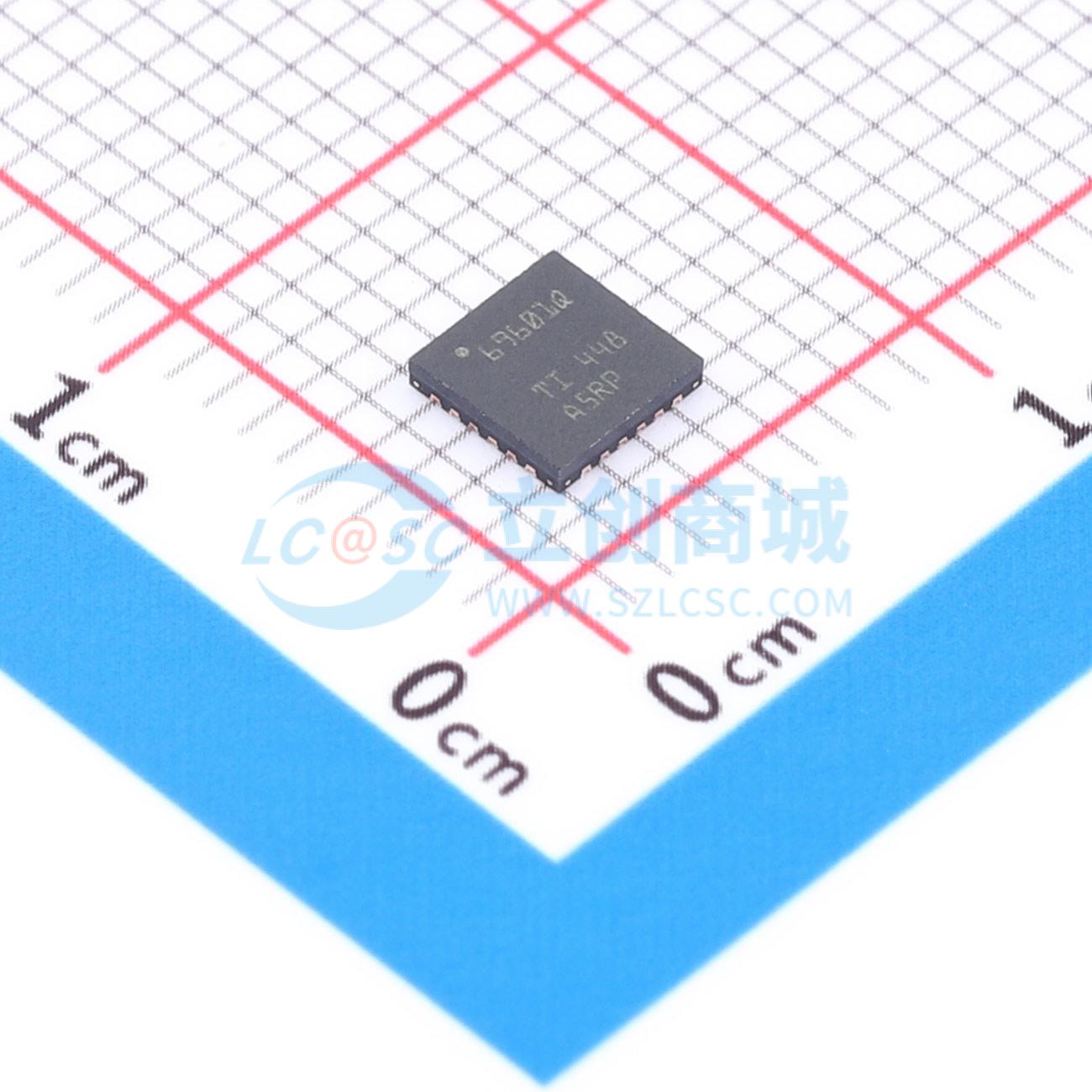

TLC69601QRTWRQ1
16通道汽车局部调光背光LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC69601QRTWRQ1
- 商品编号
- C36231763
- 商品封装
- WQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 输出电压 | 20V | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | LED开路保护；过温保护(OTP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
TLC696x1-Q1 是一款16通道恒流灌流驱动器。每个器件集成16个恒流灌流通道，附带用于存储亮度数据的SRAM。器件通过双线串行接口以菊花链拓扑结构互相连接，最多支持1024个器件，可实现16000个局部调光分区。为优化系统效率，器件配备自适应顶电压控制方案，可直接控制DC/DC。仅需将串行链最后一个器件的FB引脚连接至DC/DC，即可实现简化的系统布局。器件还集成了最小亮度更新延迟、黑插入和VRR功能，用于提升显示质量。TLC696x1-Q1 配备三个错误标志:LED开路检测(LOD)、LED短路检测(LSD)和热关断检测(TSD)，用于诊断功能。器件提供两种回读选项，包括UART/INT和SOUT/CLK_O，可通过寄存器进行编程配置。
商品特性
- 符合AEC-Q100认证，适用于汽车应用
- 器件温度等级1:TA范围为-40℃ 至 +125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 支持功能安全
- 可提供文档助力功能安全系统设计
- 工作电压VCC范围为3V 至 5.5V
- 16通道高精度恒流灌流
- 不同型号最大输出电流/电压:
- TLC69601-Q1:30mA / 20V
- TLC69611-Q1:60mA / 20V
- TLC69651-Q1:30mA / 50V
- TLC69661-Q1:60mA / 50V
- 器件间误差:±2%（典型值）
- 通道间误差:±2%（典型值）
- 灵活调光控制
- 全局8位最大电流(MC)设置
- 亮度分辨率最高可达15位
- 支持PWM / 混合控制模式
- 高速菊花链接口
- I/O电压兼容1.8V / 3.3V
- 数据传输速率最高可达20MHz
- 高系统效率
- 自适应顶电压控制(AHVC)
- 器件功耗极低
- 待机模式:ICC ≤ 200μA
- 正常模式:ICC ≤ 3.5mA
- EMI性能增强
- 可编程接口驱动能力
- 集成4种相移方案
- 集成诊断功能
- 每个分区支持LED开路/短路检测
- 器件热关断检测
- 提供多种报告接口选项
- 支持UART和中断引脚(INT)
- 双路输出:CLK_O 和 SOUT
应用领域
- LCD局部调光背光
- 汽车中央信息显示屏
- 汽车仪表盘显示屏
- 汽车抬头显示屏
