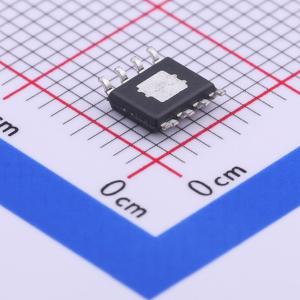

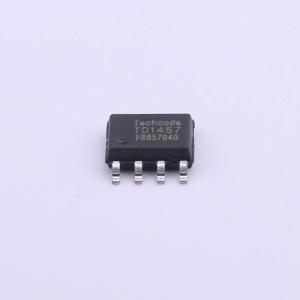

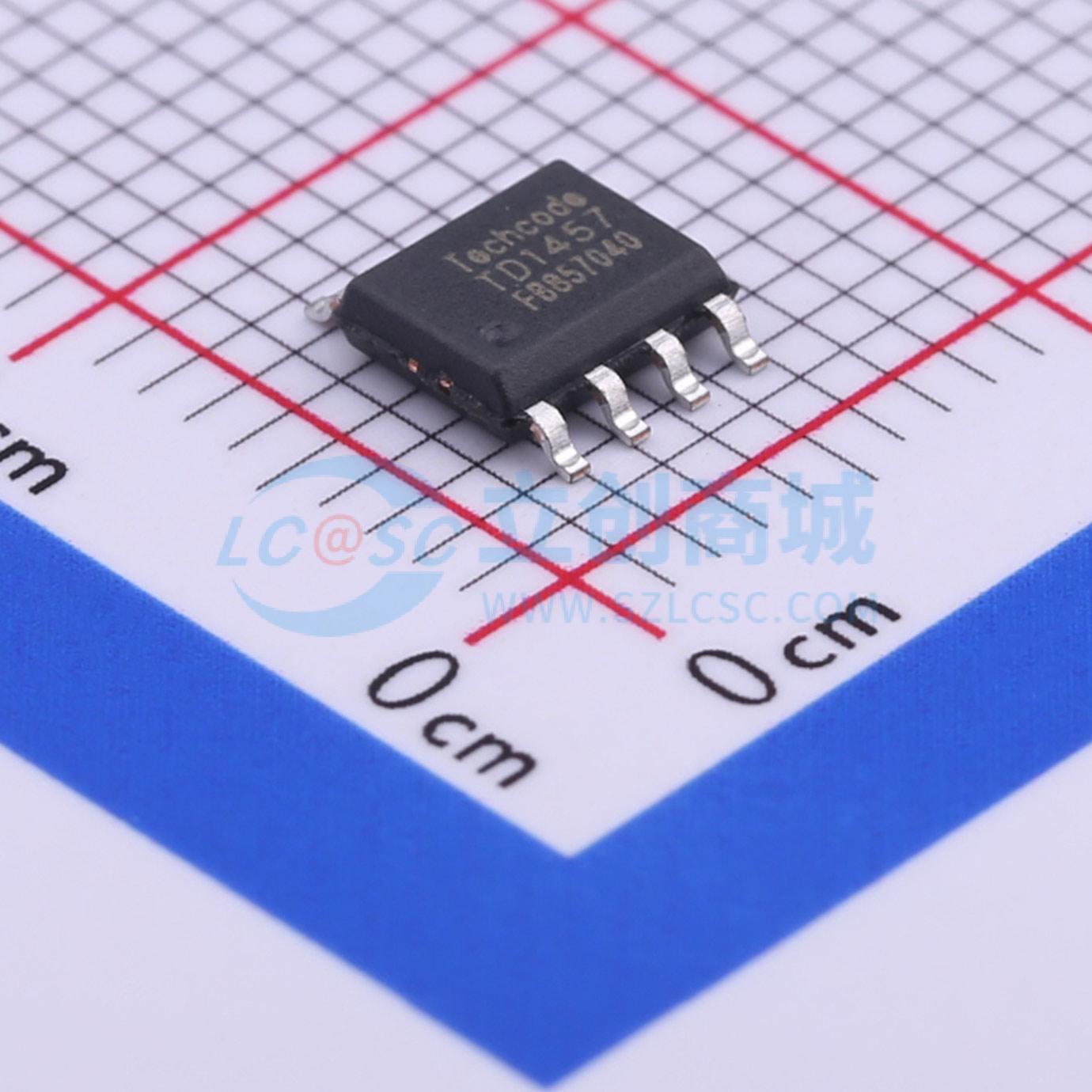

温馨提醒：图片仅供参考，商品以实物为准
TD1457
40V 3A 异步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD1457是一款电流模式单片降压开关调节器,工作输入范围为4.5V至40V,可提供3A连续输出电流,内置高侧N-通道MOSFET。轻载时,TD1457以低频工作以保持高效率和低输出电压纹波。电流模式控制提供紧密的负载瞬态响应和逐周期电流限制。该器件还具有输入欠压锁定、启动电流失控保护、输出短路保护、反馈短路保护和热保护功能。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD1457
- 商品编号
- C397881
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电流 | - | |
| 开关频率 | 100kHz~900kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
TD1457是一款电流模式单片降压开关稳压器。TD1457的输入电压范围为4.5 - 40V，通过集成高端N沟道MOSFET可提供3A的连续输出电流。在轻载情况下，TD1457以低频运行，以保持高效率和低输出电压纹波。电流模式控制可实现出色的负载瞬态响应和逐周期电流限制。 TD1457具备输入欠压锁定、启动电流失控保护、输出短路保护、反馈短路保护和热保护功能，确保了其可靠性。 TD1457采用8引脚ESOP封装。
商品特性
- 4.5V至40V的工作输入范围
- 3A输出电流
- 高达94%的效率
- 轻载时高效率（>78%）
- 内部软启动
- 开关频率可在100kHz至900kHz之间调节
- 输入欠压锁定
- 启动电流失控保护
- 输出短路保护
- 反馈短路保护
- 热保护
- 采用ESOP8封装
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC电源
- 绿色电子产品/电器
- 笔记本电脑
