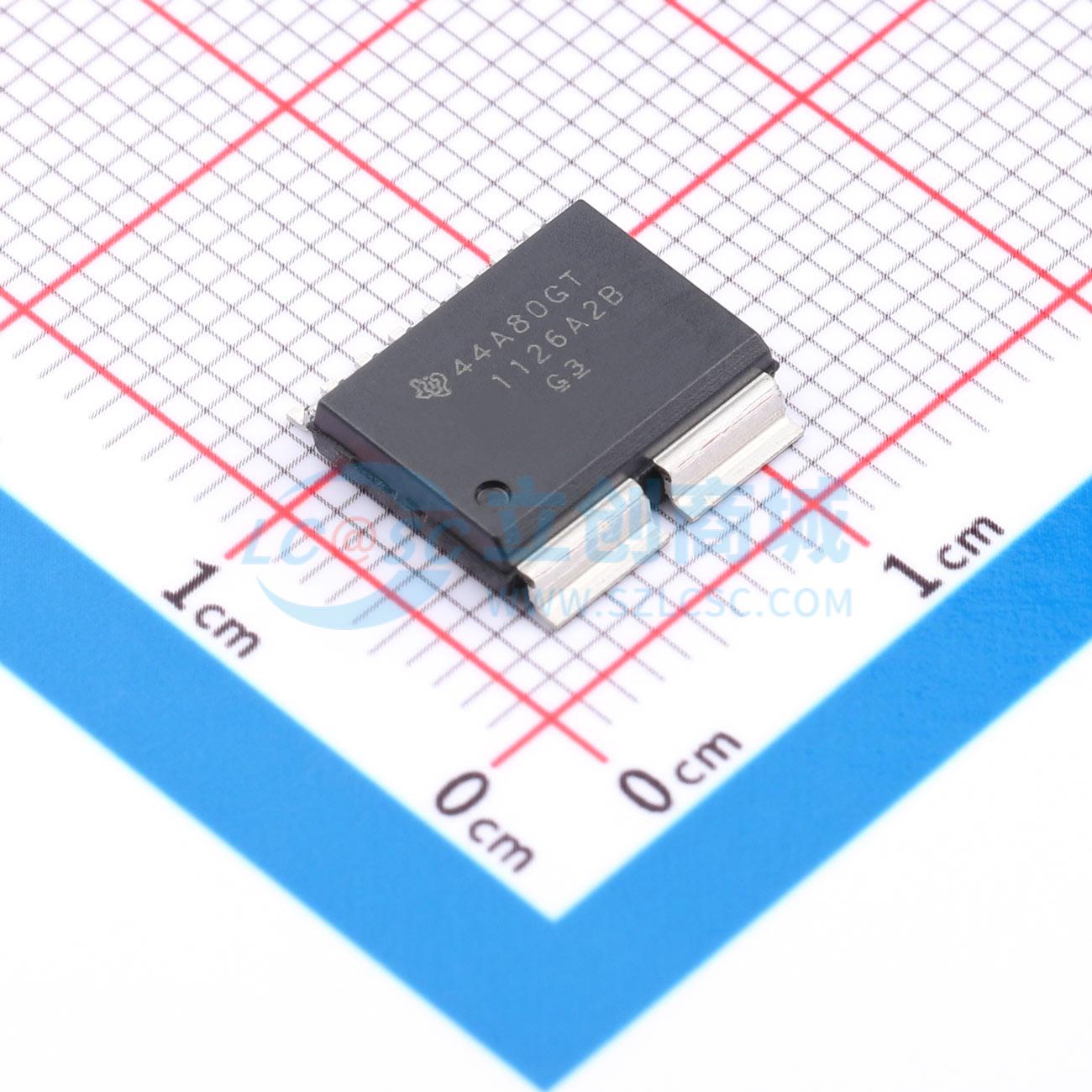

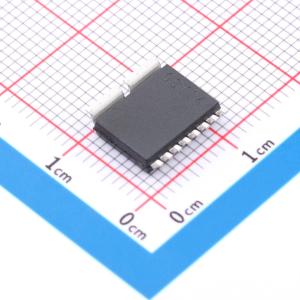

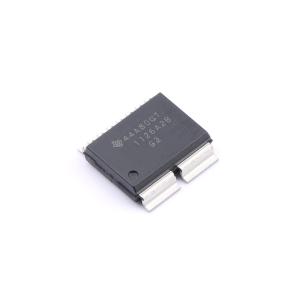

温馨提醒：图片仅供参考，商品以实物为准

TMCS1126A2BQDVGR

500kHz霍尔效应电流传感器，带加强隔离工作电压、过流检测和外界磁场抑制

品牌名称: TI(德州仪器)
商品型号: TMCS1126A2BQDVGR
商品编号: C36220506
商品封装: SOIC-10
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

TMCS1126是一款电隔离霍尔效应电流传感器，具备稳定的隔离性能和精度。该器件可提供与输入电流成比例的输出电压，在所有灵敏度选项下均具有出色的线性度和低漂移。带有内置漂移补偿的精密信号调理电路，无需系统级校准即可在全温度范围和全生命周期内实现低于1.4%的最大灵敏度误差；若在室温下进行一次校准，包含生命周期漂移和温度漂移在内的最大灵敏度误差可低于0.9%。交流或直流输入电流流经内部导体产生磁场，由片上集成的霍尔效应传感器测量。无铁芯结构无需使用磁集中器。差分霍尔传感器可抑制杂散外部磁场的干扰。低导体电阻可将可测量电流范围提升至±120A，同时将功耗降至最低并降低散热要求。绝缘层可承受5 kVRMS电压，配合至少8mm的爬电距离和电气间隙，可提供高等级可靠的长期增强型工作电压。集成屏蔽可实现出色的共模抑制和瞬态抗扰度。固定灵敏度允许器件采用3V至5.5V单电源供电，消除比例误差并提高电源噪声抑制。提供低成本的B等级选项。

商品特性

高连续电流能力:80 ARMS
坚固的增强型隔离
A级高精度
灵敏度误差:±0.1%
灵敏度温漂:±20 ppm/℃
灵敏度生命周期漂移:±0.2%
失调误差:±0.2mV
失调温漂:±2 μV/℃
失调生命周期漂移:±0.2mV
非线性:±0.1%
B级标准精度
对外部磁场具有高抗扰度
精密零电流基准输出
快速响应
信号带宽:500 kHz
响应时间:250ns
传播延迟:60ns
过流检测响应:100ns
工作电源范围:3V 至 5.5V
支持双向和单向电流检测
多种灵敏度可选
灵敏度范围:15 mV/A 至 150 mV/A
拥有安全相关认证
符合UL 1577组件认证计划
符合IEC/CB 62368-1

应用领域

太阳能
电动汽车充电
电源
工业交直流

	属性	参数值
	商品目录	电流传感器
	电流测量范围	48A
	工作电压	3V~5.5V
	隔离电压(Vrms)	5000Vrms
	灵敏度	50mV/A
	待机电流	11mA

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	500kHz
	响应时间(tr)	250ns
	双向电流检测	支持
	功能特性	过流保护；双向检测
