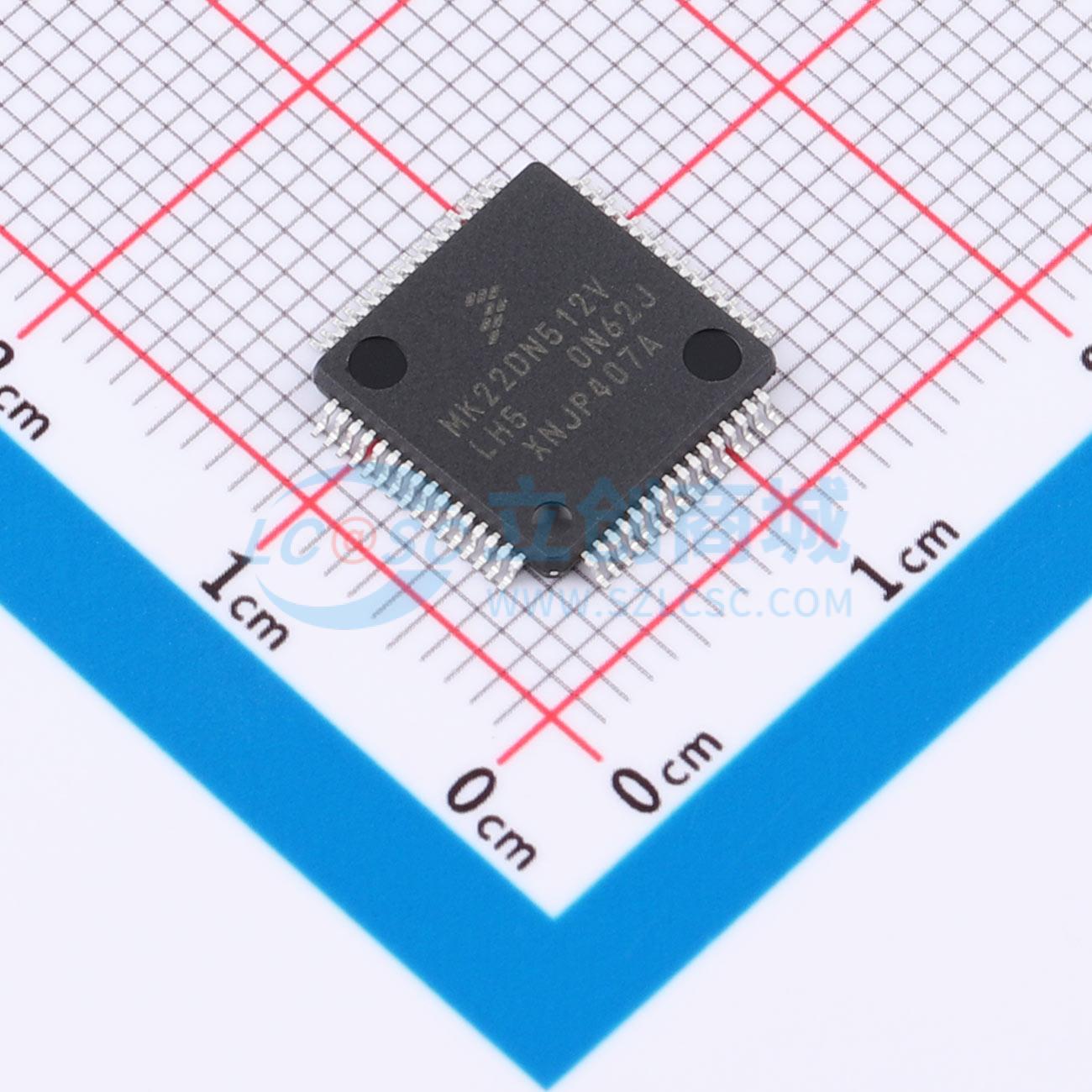

MK22DN512VLH5实物图

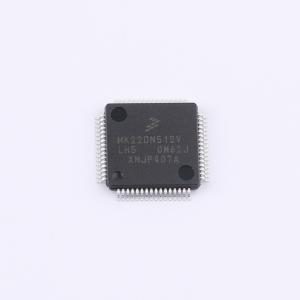

  • MK22DN512VLH5商品缩略图
  • MK22DN512VLH5商品缩略图
  • MK22DN512VLH5商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

MK22DN512VLH5

ARM Cortex-M4 微控制器，支持 DSP 指令、多种通信接口和低功耗模式

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
NXP(恩智浦)
商品型号
MK22DN512VLH5
商品编号
C3231083
商品封装
LQFP-64(10x10)​
包装方式
托盘
商品毛重
10.516667克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM Cortex-M4
CPU最大主频50MHz
CPU位数32 Bit
程序存储容量512KB
程序存储器类型FLASH
RAM容量64KB
EEPROM容量-
属性参数值
I/O数量40
ADC(位数)16bit
DAC(位数)12bit
振荡器类型内置
工作电压1.71V~3.6V
工作温度-40℃~+105℃
功能特性欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；看门狗复位；内置通用定时器；硬件CRC；软件复位；掉电复位(PDR)

商品概述

K22子系列芯片，支持型号包括MK22DX128VLF5、MK22DX256VLF5

商品特性

  • 工作电压范围1.71 V 至 3.6 V，Flash写入电压范围1.71 V 至 3.6 V
  • 环境工作温度范围为 -40℃ 至 105℃
  • 最高50 MHz ARM Cortex-M4内核，带DSP指令，每MHz可提供1.25 Dhrystone MIPS性能
  • 带FlexNVM的器件最高配置256 KB程序闪存
  • FlexMemory器件配置64 KB FlexNVM
  • FlexMemory器件配置4 KB FlexRAM
  • 最高配置64 KB RAM
  • 支持串行编程接口（EzPort）
  • 支持3 MHz 至 32 MHz晶体振荡器
  • 支持32 kHz晶体振荡器
  • 内置多用途时钟发生器
  • 提供多种低功耗模式，可根据应用要求进行功耗优化
  • 内置16通道DMA控制器，最多支持63个请求源
  • 支持外部看门狗监视器
  • 支持软件看门狗
  • 内置低漏电流唤醒单元
  • 内置硬件CRC模块，支持快速循环冗余校验
  • 每个芯片内置128位识别（ID）号
  • 支持通用输入输出
  • 内置16位SAR ADC
  • 内置两个包含6位DAC和可编程参考输入的模拟比较器（CMP）
  • 内置电压参考
  • 内置可编程延迟块
  • 内置八通道电机控制/通用/PWM定时器
  • 内置两个2通道通用定时器，其中一个带有正交解码器功能
  • 支持周期性中断定时器
  • 内置16位低功耗定时器
  • 支持载波调制发射器
  • 内置实时时钟
  • 支持USB 全速/低速 带片上收发器的OTG控制器
  • 支持USB设备充电检测
  • 内置SPI模块
  • 内置I2C模块
  • 内置四个UART模块
  • 内置I2S模块
