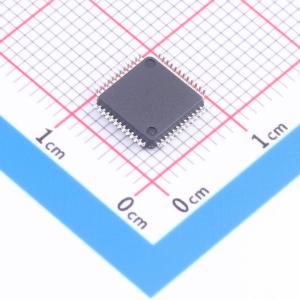

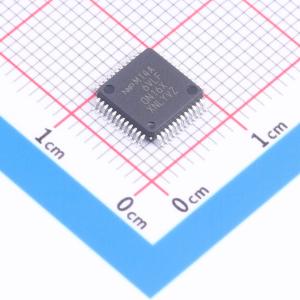

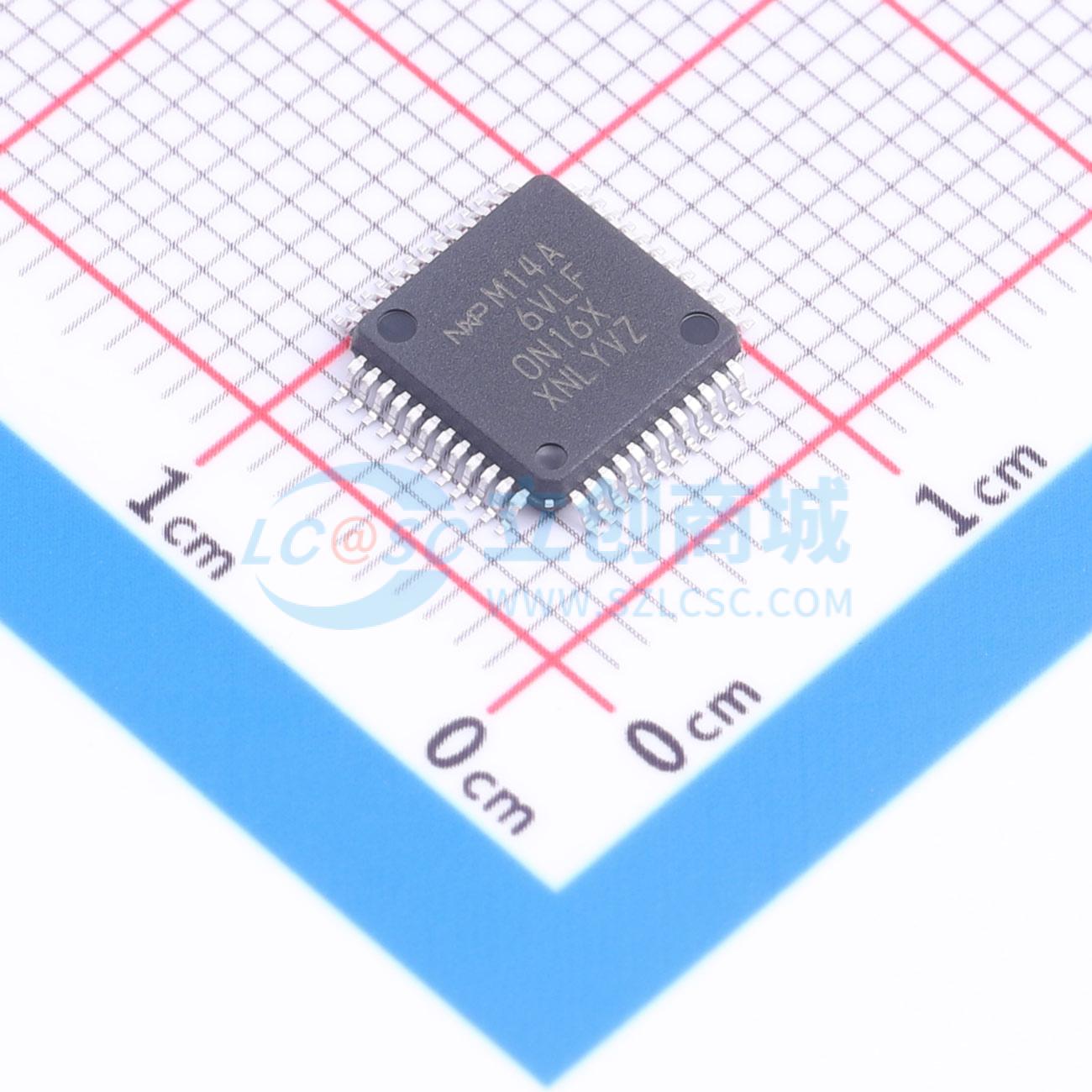

MKE14Z64VLF4R

Kinetis KE1xZ256 MCU 是基于ARM Cortex M0+ 内核的KE1xZ 系列的主要器件。KE1xZ 提供最高256 KB 的Flash、最高32 KB 的RAM 和一整套模拟/数字功能，将Kinetis E 系列提升到更高的性能和更广泛的可扩展性。稳健的TSI 为客户的HMI 系统提供高水平的稳定性和准确度。1 Msps ADC 和FlexTimer 有助于为BLDC 电机控制系统构建出色的解决方案。

• ARM Cortex M0+ 内核，最高支持72 MHz 频率
• 基于ARMv6 架构和Thumb-2 ISA 的ARM 内核
• 可配置嵌套向量中断控制器(NVIC)
• 存储器映射除法和平方根模块(MMDVSQ)
• 8 通道DMA 控制器通过DMAMUX 扩展至63 个通道
• Flash 访问控制(FAC)
• 循环冗余校验(CRC)发生器模块
• 128 位唯一标识(ID)号
• 具有独立时钟源的内部看门狗(WDOG)
• 外部看门狗监测器(EWM)模块
• ADC 自校准功能
• 片上时钟丢失监控
• 支持最多32 个中断请求(IRQ)源
• 最多89 个具有中断功能的GPIO 引脚
• 触摸感应输入(TSI)模块
• 最高256 KB 的程序Flash
• 最高32 KB SRAM
• 用于数据Flash 的32 KB FlexNVM，带EEPROM 模拟
• 用于EEPROM 模拟的2 KB FlexRAM
• 128 字节Flash 缓存
• 带有内置引导加载程序的启动ROM
• 2 个12 位模数转换器(ADC)，每个模块最多16 个通道模拟输入，最高1 Msps
• 2 个带内部8 位数模转换器(DAC)的高速模拟比较器(CMP)；CMP0 的8 位DAC 支持通过缓冲器输出到引脚的选项
• 3 个用于PWM 生成的Flex Timer (FTM)，提供最多8 个标准通道
• 1 个16 位低功耗定时器(LPTMR)，具有灵活的唤醒控制
• 1 个可编程延迟模块(PDB)，具有灵活的触发系统
• 1 个32 位低功耗周期性中断定时器(LPIT)，具有4 个通道
• 实时定时器时钟(RTC)
• 4 - 40 MHz 快速外部振荡器(OSC)
• 32 kHz 慢速外部振荡器(OSC32)
• 用于正常运行的48 - 60 MHz 高精度（最高±1%）快速内部参考时钟(FIRC)
• 用于低速运行的8 MHz / 2 MHz 高精度（最高±3%）慢速内部参考时钟(SIRC)
• 128 kHz 低功耗振荡器(LPO)
• 低功耗FLL (LPFLL)
• 最高60 MHz 的DC 外部方波输入时钟
• 系统时钟发生器(SCG)
• 实时计数器(RTC)
• 低功耗ARM Cortex-M0+ 内核，具有出色的能效
• 具有多种电源模式的电源管理控制器(PMC)：运行、等待、停止、VLPR、VLPW 和VLPS
• 支持未使用模块的时钟门控，特定外设仍可在低功耗模式下工作
• POR、LVD/LVR
• 3 个具有DMA 支持和低功耗可用性的低功耗通用异步接收器/发射器(LPUART)模块
• 2 个具有DMA 支持和低功耗可用性的低功耗串行外设接口(LPSPI)模块
• 2 个具有DMA 支持和低功耗可用性的低功耗内部集成电路(LPI2C)模块
• 用于灵活和高性能串行接口的FlexIO 模块
• 串行线调试(SWD)调试接口
• 调试观察点和跟踪(DWT)
• 微跟踪缓冲区(MTB)
• 电压范围：2.7 至5.5 V
• 环境温度范围：-40 至105 ℃
